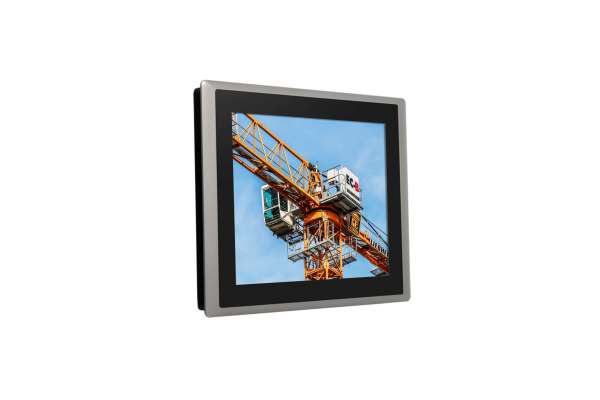

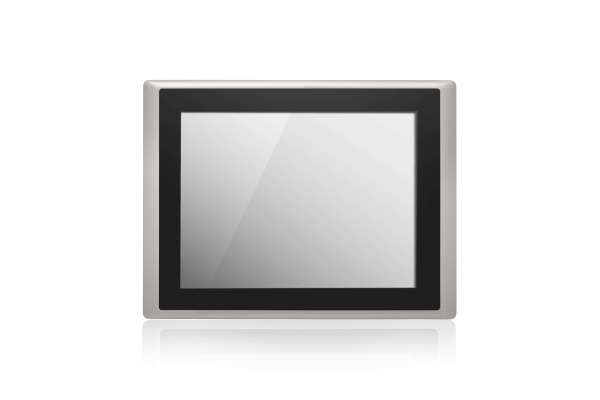

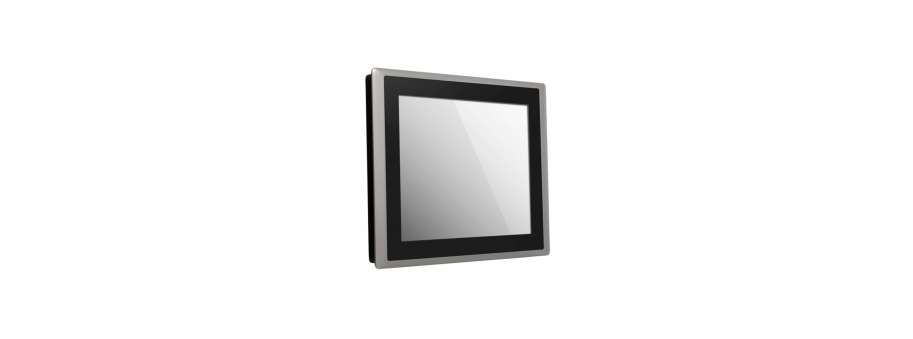

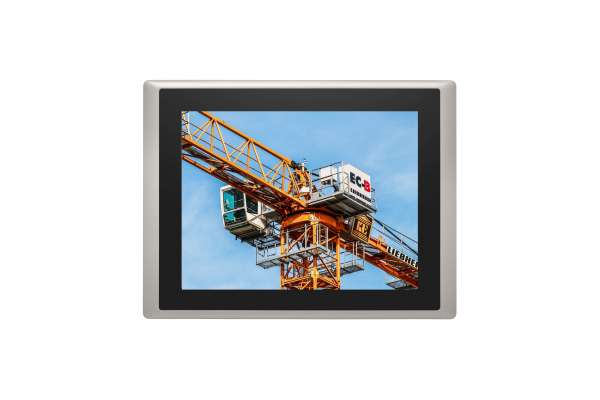

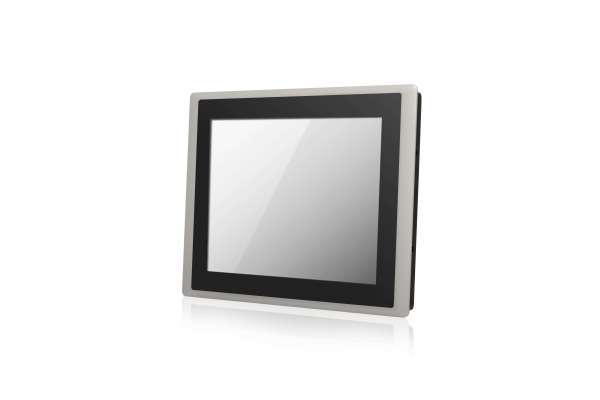

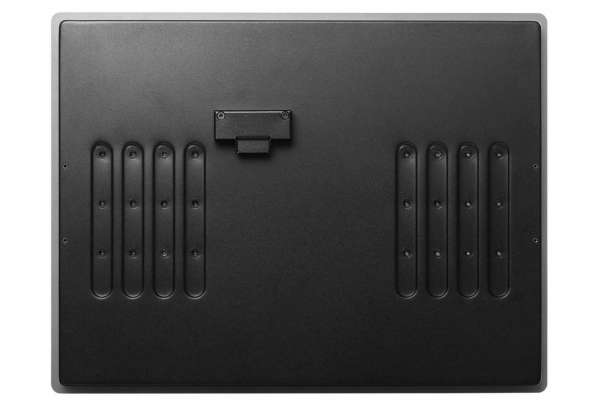

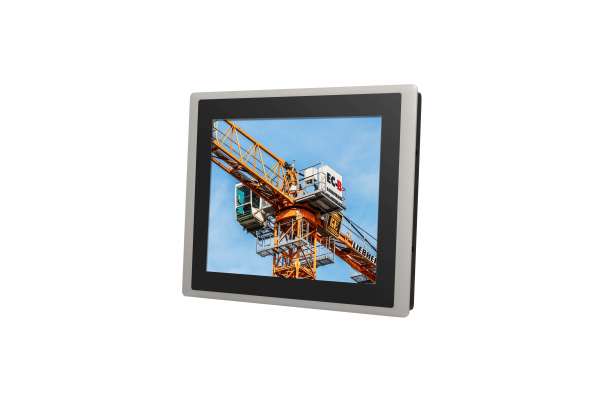

ПК з 12,1" РК-дисплеєм для наружного використання, на базі Intel® Core™ серії U 8-го покоління Cincoze CS-112H / P2102E

CS-112H / P2102E - це 12,1 "TFT-LCD-дисплей, який пропонує достатню яскравість екрану для кращої якості зображення при використанні поза приміщенням.

Панельний ПК оснащений процесором Intel® Core™ U серії 8-го покоління, який забезпечує відмінну продуктивність обчислень до 84% при TDP 15 Вт в порівнянні з серією Intel® Core™ U 6-го покоління. CS-112H / P2102E оснащений двома модулями пам'яті DDR4, щоб забезпечити більш швидку реакцію і легко справлятися з кількома завданнями.

2 роз'єми DDR4 2400 SODIMM дають можливість збільшити пам'ять до 64 ГБ.

Для потенційного розширення CS-112H / P2102E має 1x PCI / PCIe x4, 1x ключ M.2 2230 E і 2 повнорозмірних Mini-PCIe, які можуть бути встановлені додатково для збільшення числа бажаних функцій. Крім того, CS-112H / P2102E підтримує технологію керуючих функціональних модулів (CFM) для збільшення потужності по мережі Ethernet і функцій включення живлення відповідно до конкретними програмами користувача. Забезпечує серйозний промисловий захист, широкий діапазон робочої температури (від -20 ° C до 70 ° C) і вхідної напруги (від 9 до 48 В постійного струму), пило- / водонепроникну передню панель IP65, CS-112H / P2102E підходить для важких зовнішніх робіт під прямими сонячними променями. Крім того, CS-112H / P2102E підтримує запатентовану Cincoze технологію трансформованої системи відображення (CDS), що дозволяє користувачам легко замінювати модуль дисплея або комп'ютерний модуль на місці і тим самим знижувати витрати на обслуговування і час простою.

  • 12,1-дюймовий TFT-дисплей з надвисокою яскравістю до 1500 ніт і роздільною здатністю 1024 x 768 (XGA)
  • Вбудований процесор Intel® Core™ серії U 8-го покоління
  • 2x DDR4 SO-DIMM Socket, підтримує до 2400 МГц, 64 ГБ
  • Може підтримувати 3 незалежних дисплея
  • Вбудований USB 3.2 Gen 2 підтримує швидкість до 10 Гбіт / с
  • Роз'єм M.2 E Key для бездротового модуля або модуля Intel CRF
  • Підтримує функцію визначення включення (IGN) (з додатковим модулем CFM)
  • Підтримує 2x PoE + функцію (з додатковим модулем CFM)
  • 1x PCI або 1x PCIe слот для розширення карти розширення: макс. довжина 180 мм, включаючи кронштейн (з додатковою перехідною платою)
  • Широкий діапазон робочих температур від -20 ° C до 70 ° C
  • Розроблено з міцною лиою лицьовою панеллю з алюмінію
  • Захист передньої панелі True Flat IP65
  • Підтримує монтаж на панель / VESA / стойку

Додаткова інформація

Specifications

Display

LCD Size: 12.1" (4:3)
Max. Resolution: 1024 x 768
Brightness (cd/m2): 1500
Contrast Ratio: 700 : 1
LCD Color: 16.2M
Pixel Pitch (mm): 0.24 (H) x 0.24 (V)
Viewing Angle (H-V): 160 / 160
Backlight MTBF: 30000 hrs (LED Backlight)

Touch

Projected Capacitive Touch

Processor System

Onboard 8th Intel® Core™ U Processors (Whiskey Lake)

- Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)

- Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz)

- TDP: 15 W

Memory

- 2x DDR4 2400 MHz 260-Pin SO-DIMM Socket

- Supports up to 64 GB (un-buffered and non-ECC)

Graphics

- Integrated Intel® UHD Graphics 620

- Supports Triple Independent Display (via VGA and DisplayPort Outputs)

Audio Codec

Realtek ALC888-GR

External I/O Interface

- 1x VGA (1920 x 1200 @60Hz)

- 1x DisplayPort (4096 x 2304 @ 60Hz)

- 2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45 - GbE1: Intel® I219-LM - GbE2: Intel® I210-IT • 3x USB 3.2 Gen2 (Type A)

- 2x USB 2.0 (Type A)

- 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9

- 1x Speaker-out & 1x Mic-in, Phone Jack 3.5mm

- 1x ATX Power On/Off Button

- 1x Reset Button

- 1x AT/ATX Mode Switch

- 1x Clear CMOS Switch

- 1x Remote Power On/Off Connector, 2-pin Terminal Block

- 16x Isolated DIO (8x DI/8x DO), 20-Pin Terminal Block

- 1x Ignition DIP Switch (12V/24V, need to work with CFM module)

Storage

2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion

- 2x Full-size Mini-PCIe Socket

- 1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module

- 2x Control Function Module (CFM) Interface

- 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)

- 2x Universal I/O Bracket

- 1x Front Accessible SIM Socket

- 4x Antenna Hole

Other Functions

- Watchdog Timer: Software Programmable Supports 256 Levels System Reset

- Internal Speaker AMP 2W + 2W

- OSD Function: LCD On/Off, Brightness Up, Brightness Down

- SuperCap Integrated for CMOS Battery Maintenance-free Operation

- Supports Instant Reboot Technology (0.2 sec)

Power Requirement

- Supports AT/ATX Power Type

- Power Input Voltage 9~48VDC

- 1x 3-pin Terminal Block

- Power Adapter (Optional): AC/DC 24V/5A 120W or AC/DC 24V/9.2A 220W

Physical

Dimension (WxDxH, mm): 345 x 265.3 x 89 mm
Weight: 5.9 kg
Construction: Rugged Aluminum Die-casting Front Bezel and Heavy Duty Metal Chassis
Mounting: Panel / VESA / *Rack Mounting (*with optional mounting kit)
Fanless Design
Jumper-less Design

Environment

Operating Temperature: -20°C to 70°C (with Extended Temperature Peripherals; Ambient with Air Flow)
Storage Temperature: -20°C to 70°C
Relative Humidity: 80% RH @ 40˚C (Non-condensing)
Shock: Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration: Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
IP Level: IP65 Compliant Front Panel
EMC: CE, FCC Class A

Protection

Reverse Power Input Protection
Over Voltage Protection

Protection Range: 51~58V

Protection Type: shut down operating voltage, re-power on at the preset level to recover

Over Current Protection: 15A
ESD Protection: +/-8kV (air), +/-4kV (contact)
Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50μs waveform)

Operating System

- Windows® 10

- Linux: Supports by project
