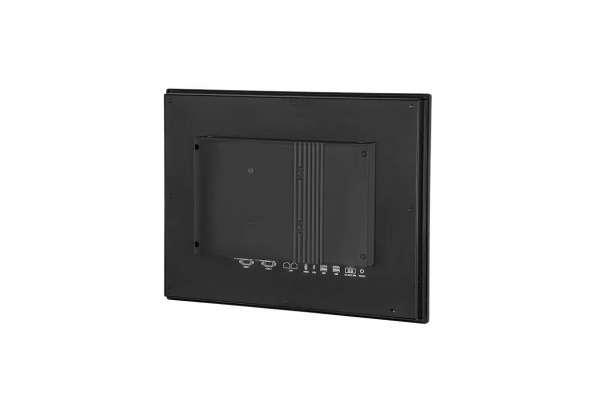

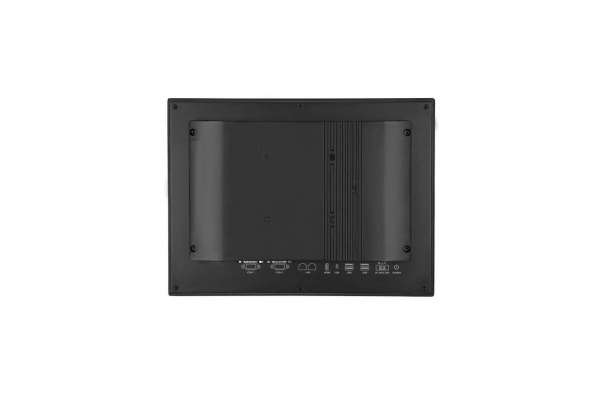

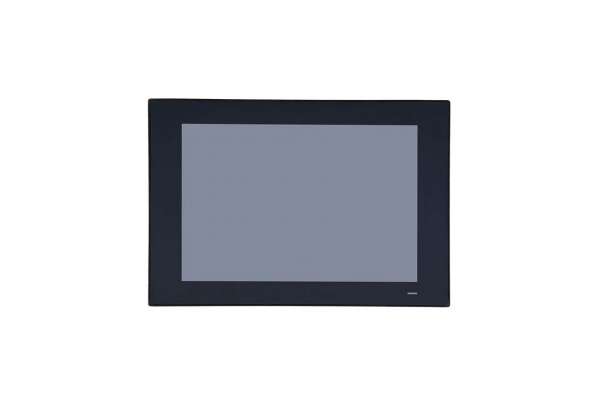

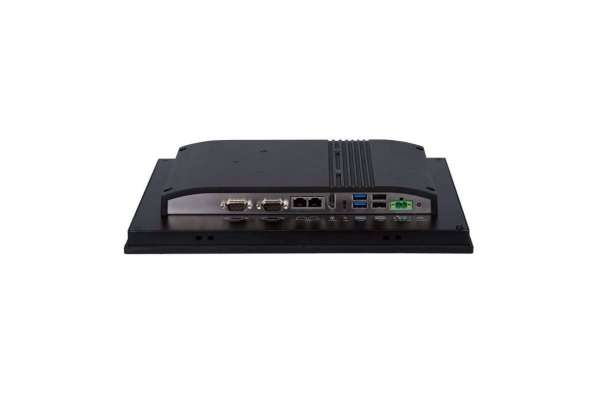

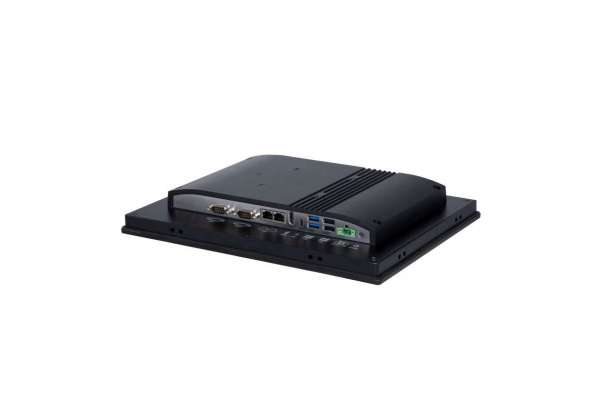

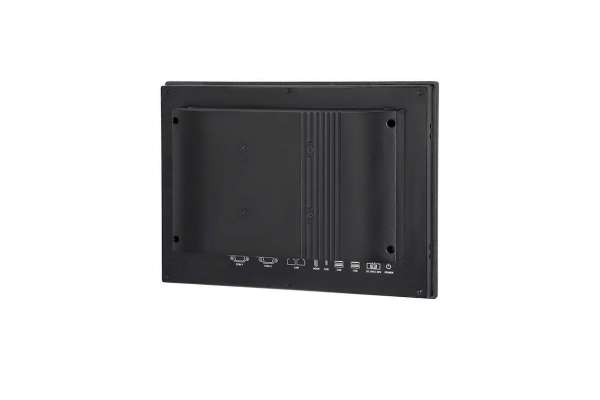

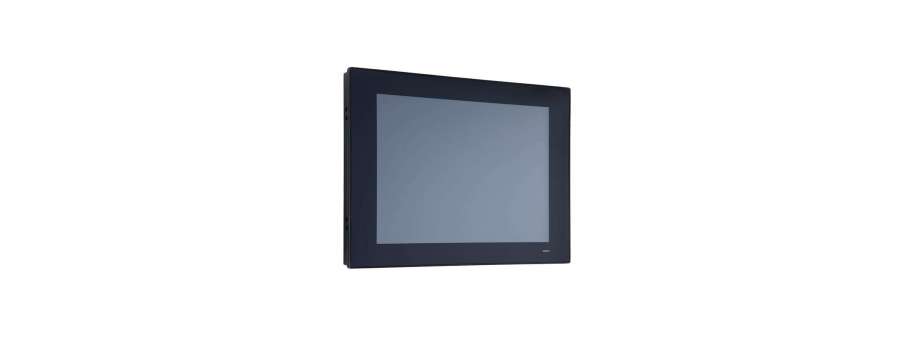

12" (или 15") промышленный безвентиляторный панельный ПК Advantech на Intel® Celeron® J6412 PPC-312 EHL, PPC-315 EHL

PPC-312 EHL (PPC-315 EHL) — это промышленный панельный ПК, оснащенный 12" (15") ЖК-дисплеем XGA TFT со светодиодной подсветкой, оснащенный процессором Intel J6412с низким энергопотреблением, но высокопроизводительной вычислительной системой. Корпус выполнен из цельного алюминиевого сплава, задняя крышка собрана для легкого обслуживания, вся конструкция сверхтонкая, компактная, собранная в одном корпусе.

Несмотря на наличие портов USB 2.0 и 3.0, PPC-312 EHL (PPC-315 EHL) также поддерживает тип C, который обеспечивает расширенную совместимость в различных промышленных приложениях. Кроме того, для обеспечения расширения функций, PPC-312 EHL со встроенными слотами M.2 M-Key и E-Key поддерживает расширение памяти и беспроводной модуль.

  • Промышленный 12" XGA TFT LCD со сроком службы подсветки 30 000 (PPC-312 EHL)
  • Промышленный 15" XGA TFT LCD со сроком службы подсветки 70 000 (PPC-315 EHL)
  • Прочный плоский сенсорный экран с 5-проводным резистивным/проекционно-емкостным сенсорным управлением
  • 4-х ядерный процессор Intel® Celeron® J6412, с тактовой частотой 2.0 GHz (PPC-312 EHL)
  • 4-х ядерный процессор Intel® Celeron® J6412, с тактовой частото 2.6 GHz (PPC-315 EHL)
  • До 32 ГБ DDR4 SDRAM
  • 1 x RS-232, 1 x RS-232/422/485, 2 x USB 2.0, и 2 x USB 3.0
  • Компактная безвентиляторная конструкция с прочным корпусом из алюминиевого сплава, передняя панель - IP66.
  • Поддерживает электронный ключ для беспроводного модуля
  • Поддерживает расширение через слот M.2
  • Поддерживает ОС Windows Embedded и Android
  • Поддерживает монтажные отверстия VESA 75 x 75.

Дополнительная информация

System

PPC-312-RJ60A PPC-312-PJ60A PPC-315-RJ60A PPC-315PJ60A
CPU Intel® Celeron® J6412 quad core Intel® Celeron® J6412 quad core Intel® Celeron® J6412 quad core Intel® Celeron® J6412 quad core
Frequency 2.0 GHz 2.0 GHz 2.6 GHz 2.6 GHz
L2 Cache 2 MB 2 MB 2 MB 2 MB
Memory 1 x SDRAM DDR4 3200 MHz (max. 32G) 1 x SDRAM DDR4 3200 MHz (max. 32G) 1 x SDRAM DDR4 3200 MHz (max. 32G) 1 x SDRAM DDR4 3200 MHz (max. 32G)
Storage 1 x 2.5" SATA bay (optional; requires a bracket module for installation) 1 x M.2 slot: M key for storage (SATA only, 2242 & 2280) 1 x 2.5" SATA bay (optional; requires a bracket module for installation) 1 x M.2 slot: M key for storage (SATA only, 2242 & 2280) 1 x 2.5" SATA bay (optional; requires a bracket module for installation) 1 x M.2 slot: M key for storage (SATA only, 2242 & 2280) 1 x 2.5" SATA bay (optional; requires a bracket module for installation) 1 x M.2 slot: M key for storage (SATA only, 2242 & 2280)
Network (LAN) 2 x 10/100/1000 Mbps Ethernet (Intel I225-LM) 2 x 10/100/1000 Mbps Ethernet (Intel I225-LM) 2 x 10/100/1000 Mbps Ethernet (Intel I225-LM) 2 x 10/100/1000 Mbps Ethernet (Intel I225-LM)
I/O
  • 2 x Serial ports: 1 x RS-232, 1x RS-232/422/485 (Adjustable through BIOS)
  • 2 x USB 2.0, 2 x USB 3.0
  • 1 x Type C
  • 1 x HDMI1.4
  • 2 x Serial ports: 1 x RS-232, 1x RS-232/422/485 (Adjustable through BIOS)
  • 2 x USB 2.0, 2 x USB 3.0
  • 1 x Type C
  • 1 x HDMI1.4
  • 2 x Serial ports: 1 x RS-232, 1x RS-232/422/485 (Adjustable through BIOS)
  • 2 x USB 2.0, 2 x USB 3.0
  • 1 x Type C
  • 1 x HDMI1.4
  • 2 x Serial ports: 1 x RS-232, 1x RS-232/422/485 (Adjustable through BIOS)
  • 2 x USB 2.0, 2 x USB 3.0
  • 1 x Type C
  • 1 x HDMI1.4
Expansion 1 x M.2 slot: E key for wireless module (Type: 2230) 1 x M.2 slot: E key for wireless module (Type: 2230) 1 x M.2 slot: E key for wireless module (Type: 2230) 1 x M.2 slot: E key for wireless module (Type: 2230)
Watchdog Timer 255 timer levels, set up by software 255 timer levels, set up by software 255 timer levels, set up by software 255 timer levels, set up by software

Physical Characteristics

Dimensions 317 x 246 x 52.7 mm 317 x 246 x 52.7 mm 392 x 314 x 55 mm 392 x 314 x 55 mm
Weight 3.16 kg 3.16 kg 5 kg 5 kg

OS Support

Microsoft® Windows 10(64-bit), Linux, Android 10 Microsoft® Windows 10(64-bit), Linux, Android 10 Microsoft® Windows 10(64-bit), Linux, Android 10 Microsoft® Windows 10(64-bit), Linux, Android 10

Power Consumption

Input Voltage 12 ~ 30 VDC 12 ~ 30 VDC 12 ~ 30 VDC 12 ~ 30 VDC
Power Consumption 33W (Burn-in test 8.1 in Windows 10, 64-bit) 33W (Burn-in test 8.1 in Windows 10, 64-bit) 36.5W (Burn-in test 8.1 in Windows 10, 64-bit) 36.5W (Burn-in test 8.1 in Windows 10, 64-bit)

LCD

Display Type 12" TFT LCD (LED backlight) 12" TFT LCD (LED backlight) 15" TFT LCD (LED backlight) 15" TFT LCD (LED backlight)
Resolution 1024 x 768 1024 x 768 1024 x 768 1024 x 768
Viewing Angle 85 (left), 85 (right), 89 (up), 89 (down) 85 (left), 85 (right), 89 (up), 89 (down) 80 (left), 80 (right), 88 (up), 88 (down) 80 (left), 80 (right), 88 (up), 88 (down)
Luminance (cd/m2 ) 500 500 300 300
Contrast Ratio 1000 1000 2000 2000
Backlight Lifetime 30,000 hr (min.) 30,000 hr (min.) 70,000 hr (min.) 70,000 hr (min.)

Touchscreen

Touch Type ELO 5-wire resistive touch Projected Capacitive Multi-touch ELO 5-wire resistive touch Projected Capacitive Multi-touch
Light Transmission 80±5% at 550 nm wavelength 88±2% 80±5% at 550 nm wavelength 88±2%
Controller USB interface USB interface USB interface USB interface
Durability (Touches) Greater than 35 million touches in one location without failure Cover glass > 7H Greater than 35 million touches in one location without failure Cover glass > 7H

Environment

Operating Temperature 0 ~ 50 °C (32 ~ 122 °F) 0 ~ 50 °C (32 ~ 122 °F) 0 ~ 50 °C (32 ~ 122 °F) 0 ~ 50 °C (32 ~ 122 °F)
Storage Temperature -20 ~ 60 °C (-4 ~ 140 °F) -20 ~ 60 °C (-4 ~ 140 °F) -20 ~ 60 °C (-4 ~ 140 °F) -20 ~ 60 °C (-4 ~ 140 °F)
Relative Humidity 10 ~ 95% @ 40 °C (non-condensing) 10 ~ 95% @ 40 °C (non-condensing) 10 ~ 95% @ 40 °C (non-condensing) 10 ~ 95% @ 40 °C (non-condensing)
Shock Operating 10 G peak acceleration (11 ms duration), follow IEC 60068-2-27 Operating 10 G peak acceleration (11 ms duration), follow IEC 60068-2-27 Operating 10 G peak acceleration (11 ms duration), follow IEC 60068-2-27 Operating 10 G peak acceleration (11 ms duration), follow IEC 60068-2-27
Vibration Operating Random Vibration Test 5 ~ 500Hz, 2Grms @with SSD, follow IEC 60068-2-64 Operating Random Vibration Test 5 ~ 500Hz, 2Grms @with SSD, follow IEC 60068-2-64 Operating Random Vibration Test 5 ~ 500Hz, 1Grms @with HDD; 2Grms @with SSD, follow IEC 60068-2-64 Operating Random Vibration Test 5 ~ 500Hz, 1Grms @with HDD; 2Grms @with SSD, follow IEC 60068-2-64
EMC CE, FCC Class B, BSMI, UKCA CE, FCC Class B, BSMI, UKCA CE, FCC Class B, BSMI, UKCA CE, FCC Class B, BSMI, UKCA
Safety CB, CCC, BSMI, UL CB, CCC, BSMI, UL CB, CCC, BSMI, UL CB, CCC, BSMI, UL
Front Panel Protection IP66 compliant IP66 compliant IP65 compliant IP65 compliant
