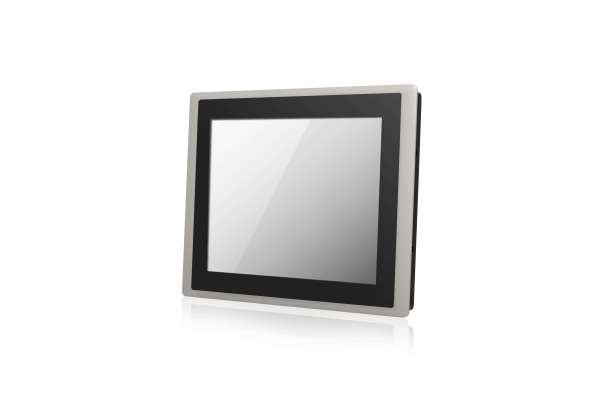

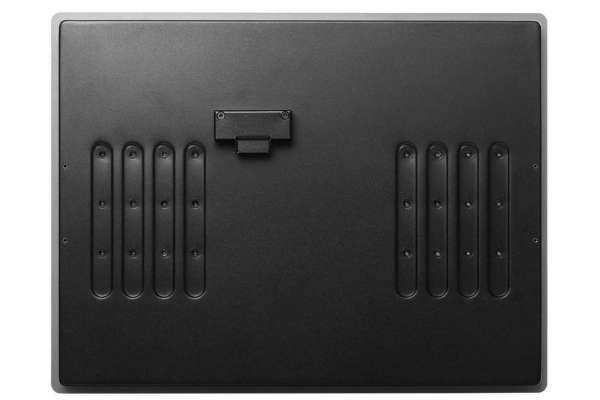

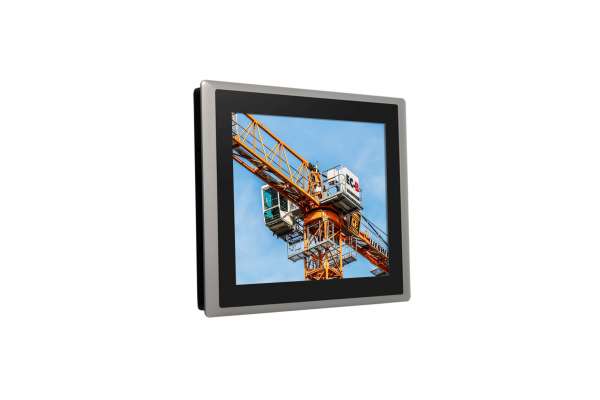

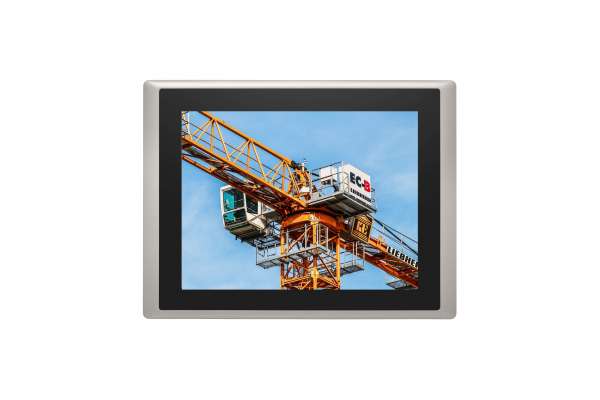

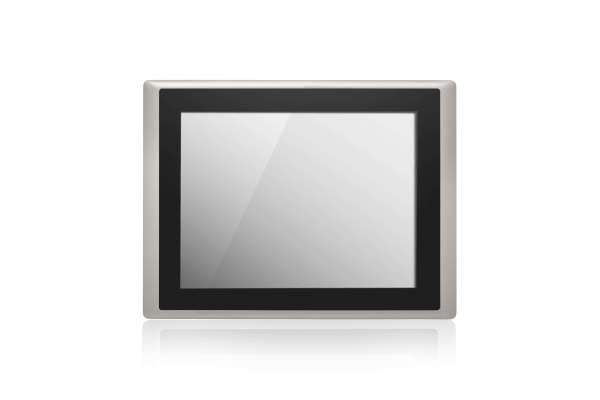

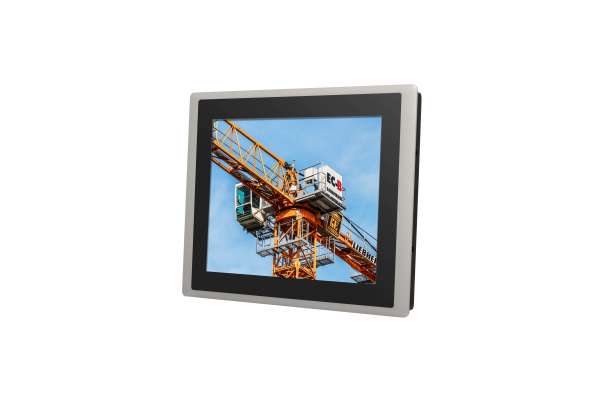

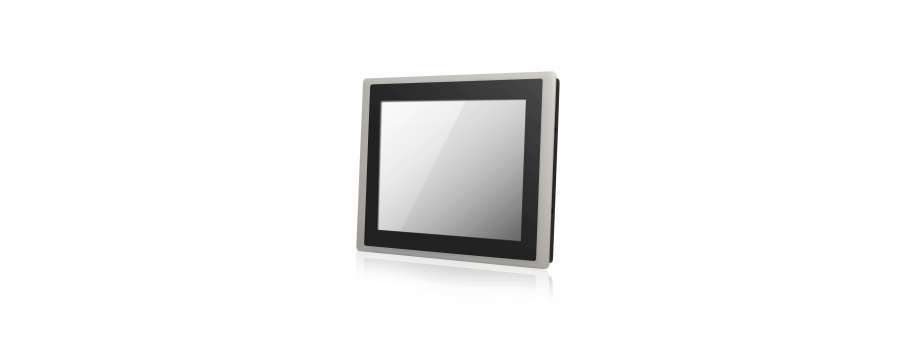

15" модульный TFT-LCD ПК CS-115/P2102E

15" модульный и расширяемый ПК на базе процессора Intel® Core™ серии U 8-го поколения Cincoze CS-115 / P2102E

Промышленные компьютеры >> Панельные промышленные компьютеры

Производитель: Cincoze

CS-115/P2102E - это 15" TFT-ЖК-дисплей, который предлагает достаточную яркость экрана для лучшего качества изображения при использовании вне помещения.

Панельный ПК оснащен процессором Intel® Core™ U серии 8-го поколения, который обеспечивает отличную производительность вычислений до 84% при TDP 15 Вт по сравнению с серией Intel® Core™ U 6-го поколения. CS-115/P2102E оснащен двумя модулями памяти DDR4, чтобы обеспечить более быструю реакцию и легко справляться с несколькими задачами.

2 разъема DDR4 2400 SODIMM дают возможность увеличить память до 64 ГБ.

Для потенциального расширения CS-115/P2102E имеет 1x PCI / PCIe x4, 1x ключ M.2 2230 E и 2 полноразмерных Mini-PCIe, которые могут быть установлены дополнительно для увеличения числа желаемых функций. Кроме того, CS-115/P2102E поддерживает технологию управляющих функциональных модулей (CFM) для увеличения мощности по сети Ethernet и функций включения питания в соответствии с конкретными приложениями пользователя. Обеспечивает серьезную промышленную защиту, широкий диапазон рабочей температуры (от -20 ° C до 70 ° C) и входного напряжения (от 9 до 48 В постоянного тока), пыле- / водонепроницаемую переднюю панель IP65 , CS-115/P2102E подходит для тяжелых наружных работ под прямыми солнечными лучами. Кроме того, CS-115/P2102E поддерживает запатентованную Cincoze технологию трансформируемой системы отображения (CDS), позволяющую пользователям легко заменять модуль дисплея или компьютерный модуль на месте и тем самым снижать затраты на обслуживание и время простоя.

  • 15" TFT-дисплей со сверхвысокой яркостью до 1600 нит и разрешением 1024 x 768 (XGA)
  • Встроен процессор Intel® Core™ серии U 8-го поколения
  • 2x DDR4 SO-DIMM Socket, поддерживает до 2400 МГц, 64 ГБ
  • Поддерживает три независимых дисплея
  • Встроенный USB 3.2 Gen 2 поддерживает скорость до 10 Гбит / с
  • Разъем M.2 E Key для беспроводного модуля или модуля Intel CRF
  • Поддерживает функцию определения включения (IGN) (с дополнительным модулем CFM)
  • Поддерживает 2x PoE + функцию (с дополнительным модулем CFM)
  • 1x PCI или 1x PCIe слот для расширения карты расширения: макс. Длина 180 мм, включая кронштейн (с дополнительной переходной платой)
  • Широкий диапазон рабочих температур от -20 ° C до 70 ° C
  • Оснащен прочной литой лицевой панелью из алюминия
  • Защита передней панели True Flat IP65
  • Поддерживает монтаж на панель / VESA / стойку

Дополнительная информация

Specifications

Display


LCD Size 15" (4:3)
Max. Resolution 1024 x 768
Brightness (cd/m2) 1600
Contrast Ratio 800 : 1
LCD Color 16.2M
Pixel Pitch (mm) 0.297 (H) x 0.297 (V)
Viewing Angle (H-V) 160 / 150
Backlight MTBF 50000 hrs (LED Backlight)

Touch

Projected Capacitive Touch

Processor System


Onboard 8th Intel® Core™ U Processors (Whiskey Lake)
  •  Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)
  •  Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz)
  •  TDP: 15 W

Memory

  • 2x DDR4 2400 MHz 260-Pin SO-DIMM Socket
  •  Supports up to 64 GB (un-buered and non-ECC)

Graphics

  •  Integrated Intel® UHD Graphics 620
  •  Supports Triple Independent Display (via VGA and DisplayPort Outputs)

Audio Codec

Realtek ALC888-GR

External I/O Interface

  • 1x VGA (1920 x 1200 @60Hz)
  •  1x DisplayPort (4096 x 2304 @ 60Hz)
  •  2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45 ( - GbE1: Intel® I219-LM/  - GbE2: Intel® I210-IT)
  •  3x USB 3.2 Gen2 (Type A)
  •  2x USB 2.0 (Type A)
  •  4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
  •  1x Speaker-out & 1x Mic-in, Phone Jack 3.5mm
  •  1x ATX Power On/Off Button
  •  1x Reset Button
  •  1x AT/ATX Mode Switch
  •  1x Clear CMOS Switch
  •  1x Remote Power On/Off Connector, 2-pin Terminal Block
  •  16x Isolated DIO (8x DI/8x DO), 20-Pin Terminal Block
  •  1x Ignition DIP Switch (12V/24V, need to work with CFM module)

Storage

2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion

  •  2x Full-size Mini-PCIe Socket
  •  1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module
  •  2x Control Function Module (CFM) Interface
  •  1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)
  •  2x Universal I/O Bracket
  •  1x Front Accessible SIM Socket
  •  4x Antenna Hole

Other Functions

  •  Watchdog Timer: Software Programmable Supports 256 Levels System Reset
  •  Internal Speaker AMP 2W + 2W
  •  OSD Function: LCD On/Off, Brightness Up, Brightness Down
  •  SuperCap Integrated for CMOS Battery Maintenance-free Operation
  •  Supports Instant Reboot Technology (0.2 sec)

Power Requirement

  • Supports AT/ATX Power Type
  •  Power Input Voltage 9~48VDC
  •  1x 3-pin Terminal Block
  •  Power Adapter (Optional): AC/DC 24V/5A 120W or AC/DC 24V/9.2A 220W

Physical

  • Dimension (WxDxH, mm): 408 x 312.4 x 91.5 mm
  •  Weight: 7.1 kg
  •  Construction: Rugged Aluminum Die-casting Front Bezel and Heavy Duty Metal Chassis
  •  Mounting: Panel / VESA / *Rack Mounting (*with optional mounting kit)
  •  Fanless Design
  •  Jumper-less Design

Environment

  • Operating Temperature: -20°C to 70°C (with Extended Temperature Peripherals; Ambient with Air Flow)
  •  Storage Temperature: -20°C to 70°C
  •  Relative Humidity: 80% RH @ 40˚C (Non-condensing)
  • Shock: Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
  •  Vibration: Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
  •  IP Level: IP65 Compliant Front Panel
  •  EMC: CE, FCC Class A

Protection

  • Reverse Power Input Protection
  • Over Voltage Protection: Protection Range: 51~58V Protection Type: shut down operating voltage, re-power on at the preset level to recover
  • Over Current Protection: 15A
  • ESD Protection: +/-8kV (air), +/-4kV (contact)
  • Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50μs waveform)

Operating System

  •  Windows® 10
  • Linux: Supports by project
