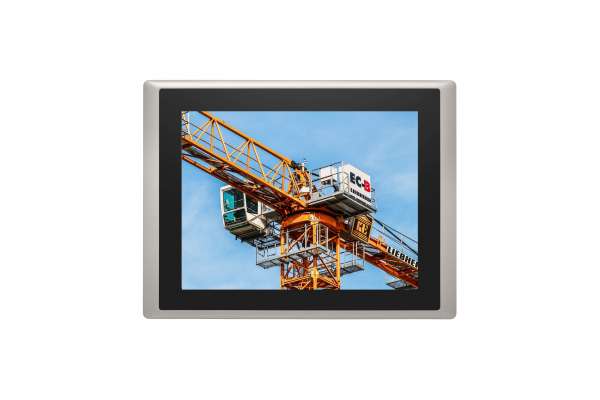

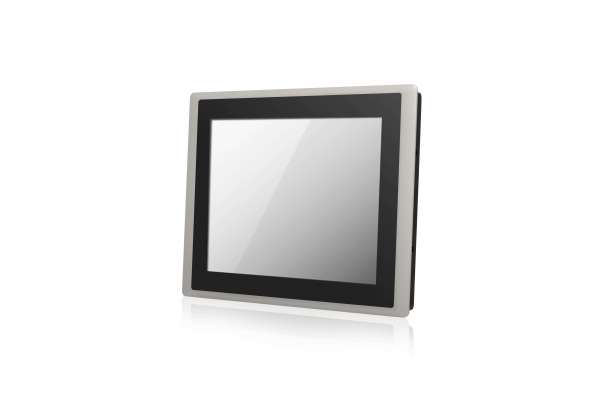

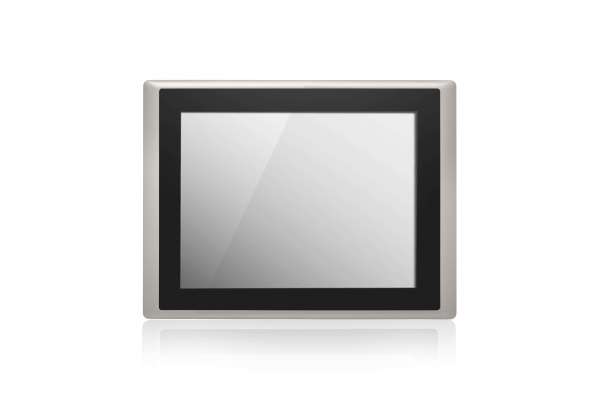

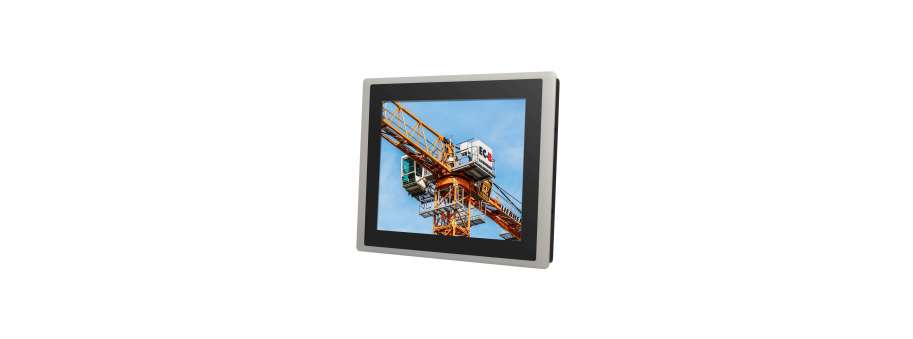

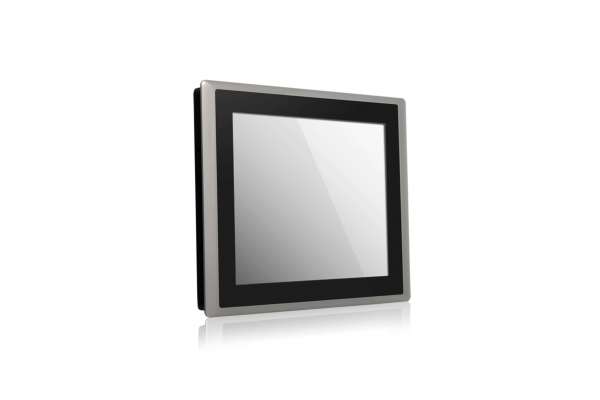

15" модульний ПК з TFT-дисплеєм на процесорі Intel® Core™ серії U 8-го покоління Cincoze CS-115 / P2102E

Виробник: Cincoze
Facebook Twitter Linkedin Mail

CS-115/P2102E - це 15" TFT-РК-дисплей, який пропонує високу яскравість екрану для відмінної якості зображення під час використання поза приміщеннями.

Панельний ПК оснащений процесором Intel® Core™ U серії 8-го покоління, який забезпечує відмінну продуктивність обчислень до 84% при TDP 15 Вт в порівнянні з серією Intel® Core ™ U 6-го покоління. CS-115 / P2102E оснащений 2-ма модулями пам'яті DDR4, щоб забезпечити більш швидку реакцію і легко справлятися з кількома завданнями.

2 роз'єми DDR4 2400 SODIMM дають можливість збільшити пам'ять до 64 ГБ.

Для потенційного розширення CS-115 / P2102E має 1x PCI / PCIe x4, 1x ключ M.2 2230 E і 2 повнорозмірних Mini-PCIe, які можуть бути встановлені додатково для збільшення числа бажаних функцій. Крім того, CS-115 / P2102E підтримує технологію керуючих функціональних модулів (CFM) для збільшення потужності мережею Ethernet і функцій включення живлення відповідно до конкретних програмам користувача. Забезпечує серйозний промисловий захист, широкий діапазон робочої температури (від -20 ° C до 70 ° C) і вхідної напруги (від 9 до 48 В постійного струму), пило- / водонепроникну передню панель IP65, CS-115 / P2102E підходить для важких зовнішніх робіт під прямими сонячними променями. Крім того, CS-115 / P2102E підтримує запатентовану Cincoze технологію трансформованої системи відображення (CDS), що дозволяє користувачам легко замінювати модуль дисплея або комп'ютерний модуль на місці і тим самим знижувати витрати на обслуговування і час простою.

  • 15 "TFT-дисплей з надвисокою яскравістю до 1600 ніт і роздільною здатністю 1024 x 768 (XGA)
  • Вбудований процесор Intel® Core™ серії U 8-го покоління
  • 2x DDR4 SO-DIMM Socket, підтримує до 2400 МГц, 64 ГБ
  • Підтримує три незалежних дисплея
  • Вбудований USB 3.2 Gen 2 підтримує швидкість до 10 Гбіт / с
  • Роз'єм M.2 E Key для бездротового модуля або модуля Intel CRF
  • Підтримує функцію визначення включення (IGN) (з додатковим модулем CFM)
  • Підтримує 2x PoE + функцію (з додатковим модулем CFM)
  • 1x PCI або 1x PCIe слот для розширення карти розширення: макс. Довжина 180 мм, включаючи кронштейн (з додатковою перехідною платою)
  • Широкий діапазон робочих температур від -20 ° C до 70 ° C
  • Оснащений міцною литою лицьовою панеллю з алюмінію
  • Захист передньої панелі True Flat IP65
  • Підтримує монтаж на панель / VESA / стійку

Додаткова інформація

Specifications

Display
LCD Size 15" (4:3)
Max. Resolution 1024 x 768
Brightness (cd/m2) 1600
Contrast Ratio 800 : 1
LCD Color 16.2M
Pixel Pitch (mm) 0.297 (H) x 0.297 (V)
Viewing Angle (H-V) 160 / 150
Backlight MTBF 50000 hrs (LED Backlight)

Touch

 Projected Capacitive Touch

Processor System
Onboard 8th Intel® Core™ U Processors (Whiskey Lake)
  • Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)
  • Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz)
  • TDP: 15 W

Memory
  • 2x DDR4 2400 MHz 260-Pin SO-DIMM Socket
  • Supports up to 64 GB (un-buered and non-ECC)

Graphics
  • Integrated Intel® UHD Graphics 620
  • Supports Triple Independent Display (via VGA and DisplayPort Outputs)

Audio Codec

 Realtek ALC888-GR

External I/O Interface
  • 1x VGA (1920 x 1200 @60Hz)
  • 1x DisplayPort (4096 x 2304 @ 60Hz)
  • 2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45 ( - GbE1: Intel® I219-LM/ - GbE2: Intel® I210-IT)
  • 3x USB 3.2 Gen2 (Type A)
  • 2x USB 2.0 (Type A)
  • 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
  • 1x Speaker-out & 1x Mic-in, Phone Jack 3.5mm
  • 1x ATX Power On/Off Button
  • 1x Reset Button
  • 1x AT/ATX Mode Switch
  • 1x Clear CMOS Switch
  • 1x Remote Power On/Off Connector, 2-pin Terminal Block
  • 16x Isolated DIO (8x DI/8x DO), 20-Pin Terminal Block
  • 1x Ignition DIP Switch (12V/24V, need to work with CFM module)

Storage

 2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion
  • 2x Full-size Mini-PCIe Socket
  • 1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module
  • 2x Control Function Module (CFM) Interface
  • 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)
  • 2x Universal I/O Bracket
  • 1x Front Accessible SIM Socket
  • 4x Antenna Hole

Other Functions
  • Watchdog Timer: Software Programmable Supports 256 Levels System Reset
  • Internal Speaker AMP 2W + 2W
  • OSD Function: LCD On/Off, Brightness Up, Brightness Down
  • SuperCap Integrated for CMOS Battery Maintenance-free Operation
  • Supports Instant Reboot Technology (0.2 sec)

Power Requirement
  • Supports AT/ATX Power Type
  • Power Input Voltage 9~48VDC
  • 1x 3-pin Terminal Block
  • Power Adapter (Optional): AC/DC 24V/5A 120W or AC/DC 24V/9.2A 220W

Physical
  • Dimension (WxDxH, mm): 408 x 312.4 x 91.5 mm
  • Weight: 7.1 kg
  • Construction: Rugged Aluminum Die-casting Front Bezel and Heavy Duty Metal Chassis
  • Mounting: Panel / VESA / *Rack Mounting (*with optional mounting kit)
  • Fanless Design
  • Jumper-less Design

Environment
  • Operating Temperature: -20°C to 70°C (with Extended Temperature Peripherals; Ambient with Air Flow)
  • Storage Temperature: -20°C to 70°C
  • Relative Humidity: 80% RH @ 40˚C (Non-condensing)
  • Shock: Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
  • Vibration: Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
  • IP Level: IP65 Compliant Front Panel
  • EMC: CE, FCC Class A

Protection
  • Reverse Power Input Protection
  • Over Voltage Protection: Protection Range: 51~58V Protection Type: shut down operating voltage, re-power on at the preset level to recover
  • Over Current Protection: 15A
  • ESD Protection: +/-8kV (air), +/-4kV (contact)
  • Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50μs waveform)

Operating System
  • Windows® 10
  • Linux: Supports by project
