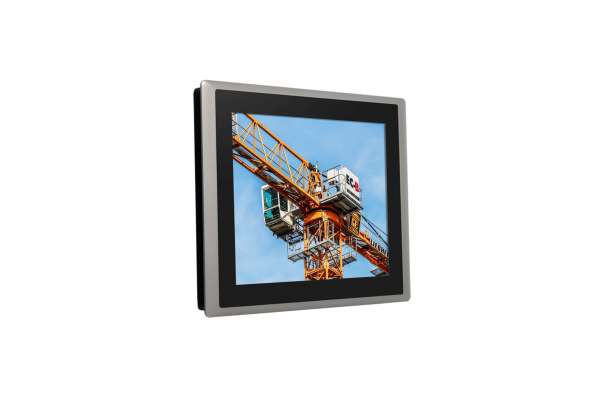

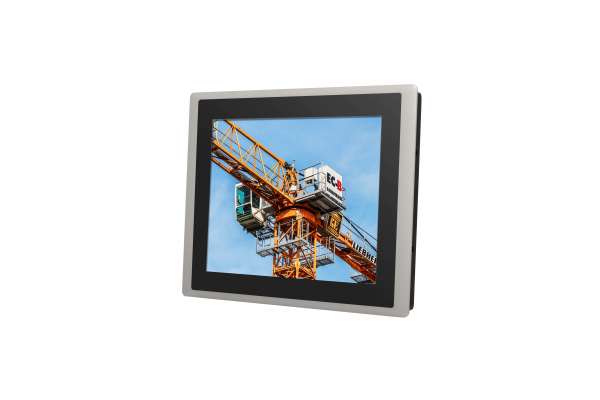

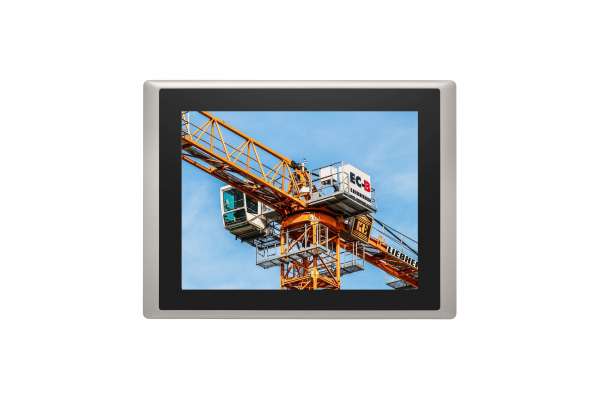

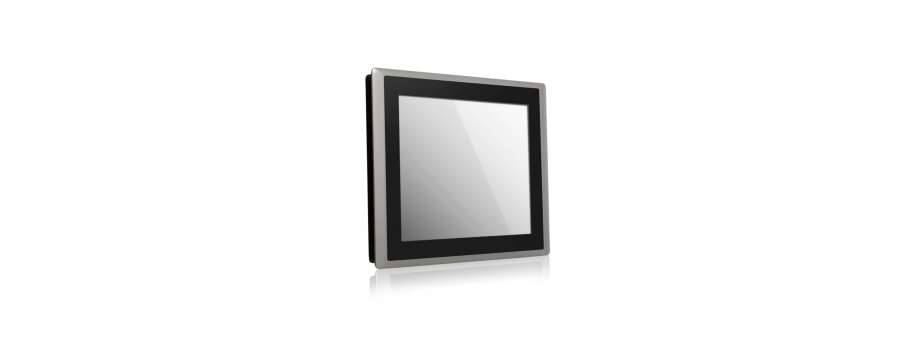

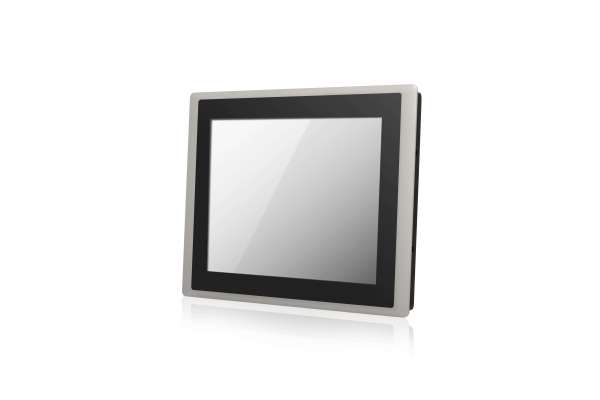

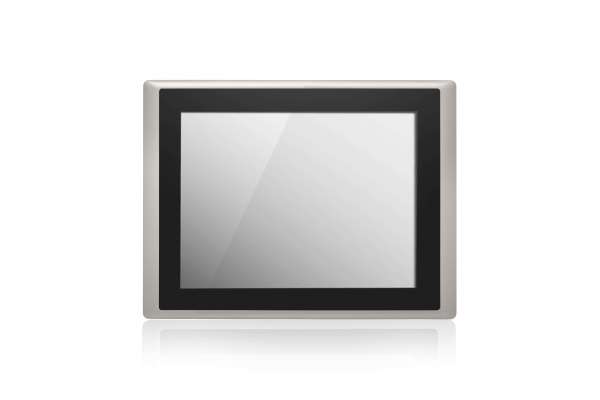

15" модульний панельний ПК CS-115/P2102

15" ПК з РК-дисплеєм TFT, зчитується під сонячним світлом, з процесором Intel® Core™ U 8-го покоління Cincoze CS-115 / P2102

Промислові комп'ютери >> Панельні промислові комп'ютери

Виробник: Cincoze

Модель CS-115 / P2102 - це 15" TFT РК-дисплей, що читається при сонячному світлі і забезпечує достатню яскравість екрану для кращої якості зображення при використанні поза приміщенням. Панельний ПК оснащений процесором Intel® Core™ U серії 8-го покоління, що забезпечує видатну обчислювальну продуктивність, до 84% в порівнянні з серією Intel® Core™ U 6-го покоління збільшена обчислювальна потужність при TDP 15 Вт.

Для забезпечення швидкості реакції і багатозадачності CS-115 / P2102 оснащений 2-ма роз'ємами DDR4 2400 SODIMM зі збільшенням пам'ять аж до 64 ГБ.

Завдяки тонкій конструкції CS-115 / P2102 пропонує розширені можливості вводу / виводу для різних підключень і може легко вписатися практично в будь-яке середовище з обмеженим простором. Для бездротового зв'язку CS-115 / P2102 має 1x M.2 ключ 2230 E і 2 повнорозмірних Mini-PCIe для забезпечення зв'язку Wi-Fi, 3G і LTE.

Крім того, CS-115 / P2102 підтримує технологію керуючих функціональних модулів (CFM) для установки опціональних CFM-модулів для збільшення потужності через Ethernet і функції подачі живлення відповідно до конкретних програм користувача.

Завдяки суворому промисловому захисту, широкому діапазону робочих температур (від -20 ° C до 70 ° C) і вхідної напруги (від 9 до 48 В пост. струму), пило- та водонепроникною передньою панеллю з класом захисту IP65, CS-115 / P2102 ідеально підходить для використання в жорстких умовах експлуатації на відкритому повітрі під прямими сонячними променями. Крім того, CS-115 / P2102 підтримує запатентовану компанією Cincoze систему конвертованих дисплеїв (CDS).

  • TFT-дисплей 15" з надвисокою яскравістю до 1600 ніт та роздільною здатністю 1024 x 768 (XGA)
  • Вбудований процесор Intel® Core™ серії U 8-го покоління
  • 2x DDR4 SO-DIMM Socket, підтримує до 2400 МГц, 64 ГБ
  • Підтримує до 3-х незалежних дисплеїв
  • Вбудований USB 3.2 Gen 2 зі швидкістю до 10 Гбіт / с
  • Роз'єм M.2 E Key для бездротового модуля чи модуля Intel CRF
  • Підтримує функцію визначення включення (IGN) (з додатковим модулем CFM)
  • Підтримує 2x PoE + функцію (з додатковим модулем CFM)
  • Широкий діапазон робочих температур від -20° C до 70° C
  • Міцна лита передня панель з алюмінію
  • Захист передньої панелі True Flat IP65

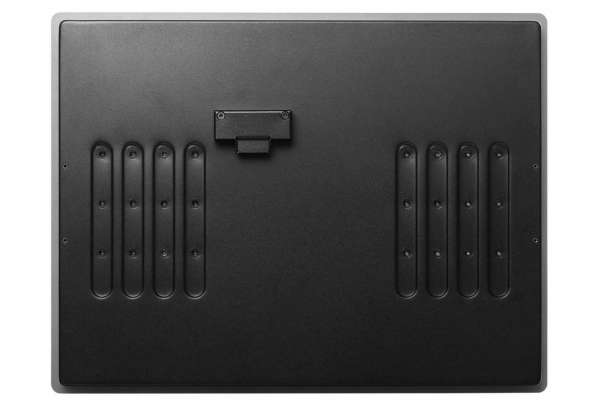

  • Підтримує монтаж на панель / VESA / стійку

Додаткова інформація

Specifications

Display


LCD Size 15" (4:3)
Max. Resolution 1024 x 768
Brightness (cd/m2) 1600
Contrast Ratio 800 : 1
LCD Color 16.2M
Pixel Pitch (mm)  0.297 (H) x 0.297 (V)
Viewing Angle (H-V) 160 / 150
Backlight MTBF 50000 hrs (LED Backlight)

Touch


Projected Capacitive Touch

Processor System


Onboard 8th Intel® Core™ U Processors (Whiskey Lake)

- Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)

- Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz)

- TDP: 15 W

Memory



2x DDR4 2400 MHz 260-Pin SO-DIMM Socket

Supports up to 64 GB (un-buffered and non-ECC)



Graphics



- Integrated Intel® UHD Graphics 620

- Supports Triple Independent Display (via VGA and DisplayPort Outputs)



Audio Codec

Realtek ALC888-GR

External I/O Interface


  •  1x VGA (1920 x 1200 @60Hz)
  •  1x DisplayPort (4096 x 2304 @ 60Hz)
  • 2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45 - GbE1: Intel® I219-LM - GbE2: Intel® I210-IT
  •  3x USB 3.2 Gen2 (Type A)
  •  2x USB 2.0 (Type A)
  •  4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
  •  1x Speaker-out & 1x Mic-in, Phone Jack 3.5mm
  •  1x ATX Power On/Off Button
  •  1x Reset Button
  •  1x AT/ATX Mode Switch
  •  1x Clear CMOS Switch
  •  1x Remote Power On/Off Connector, 2-pin Terminal Block
  • 16x Isolated DIO (8x DI/8x DO), 20-Pin Terminal Block
  •  1x Ignition DIP Switch (12V/24V, need to work with CFM module)


Storage

2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion


  •  2x Full-size Mini-PCIe Socket
  •  1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module
  •  2x Control Function Module (CFM) Interface
  •  1x Front Accessible SIM Socket
  •  4x Antenna Hole


Other Functions


  • Watchdog Timer: Software Programmable Supports 256 Levels System Reset
  • Internal Speaker AMP 2W + 2W
  • OSD Function: LCD On/Off, Brightness Up, Brightness Down
  • SuperCap Integrated for CMOS Battery Maintenance-free Operation
  • Supports Instant Reboot Technology (0.2 sec)


Power Requirement


  • Supports AT/ATX Power Type
  •  Power Input Voltage 9~48VDC
  •  1x 3-pin Terminal Block
  •  Power Adapter (Optional): AC/DC 24V/5A 120W


Physical



Dimension (WxDxH, mm):

408 x 312.4 x 72 mm
Weight 6.6 kg
Construction Rugged Aluminum Die-casting Front Bezel and Heavy Duty Metal Chassis
Mounting Panel / VESA / *Rack Mounting (*with optional mounting kit)
Fanless Design
Jumper-less Design

Environment


Operating Temperature -20°C to 70°C (with Extended Temperature Peripherals; Ambient with Air Flow)
Storage Temperature -20°C to 70°C
Relative Humidity 80% RH @ 40˚C (Non-condensing)
Shock Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
IP Level IP65 Compliant Front Panel
EMC CE, FCC Class A

Protection


  •  Reverse Power Input Protection
  •  Over Voltage Protection: Protection Range: 51~58V  /Protection Type: shut down operating voltage, re-power on at the preset level to recover
  •  Over Current Protection: 15A
  •  ESD Protection: +/-8kV (air), +/-4kV (contact)
  • Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50μs waveform)


Operating System

  • Windows® 10
  • Linux: Supports by project
