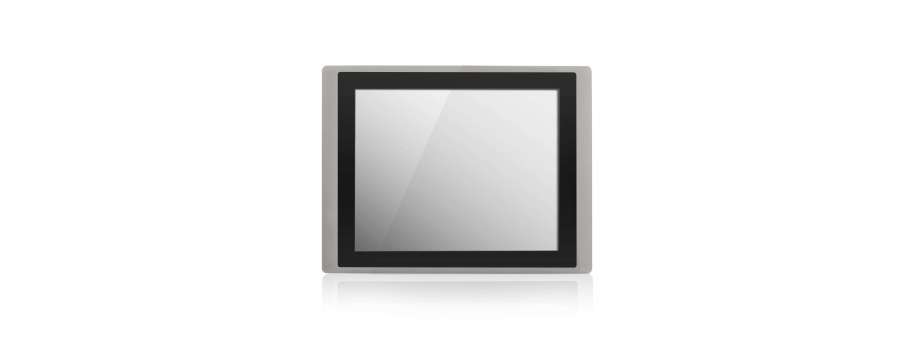

17" промисловий ПК CS-117/P2102

17" панельний ПК РК-дисплеєм підвищеної яскравості Cincoze CS-117 / P2102 на процесорі Intel® Core™ серії U 8-го покоління

Промислові комп'ютери >> Панельні промислові комп'ютери

Виробник: Cincoze

Модель CS-117 / P2102 - це ПК з 17 "TFT РК-дисплеєм, що читається при сонячному світлі і забезпечує достатню яскравість екрану для кращої якості зображення при використанні поза приміщенням. Панельний ПК оснащений процесором Intel® Core™ U серії 8-го покоління, забезпечує видатну обчислювальну продуктивність до 84% в порівнянні з серією Intel® Core™ U 6-го покоління збільшена обчислювальна потужність при TDP 15 Вт.

Для забезпечення швидкості і багатозадачності CS-117 / P2102 оснащений 2-ма роз'ємами DDR4 2400 SODIMM зі збільшенням пам'яті до 64 ГБ.

Завдяки тонкій конструкції CS-117 / P2102 пропонує розширені можливості введення / виведення для різних підключень і може легко вписатися практично в будь-яке середовище з обмеженим простором. Для бездротового зв'язку CS-117 / P2102 має 1x M.2 ключ 2230 E і 2 повнорозмірних Mini-PCIe для забезпечення зв'язку Wi-Fi, 3G і LTE.

Окрім цього, CS-117 / P2102 підтримує технологію керуючих функціональних модулів (CFM) для установки опціональних CFM-модулів для збільшення потужності через Ethernet і функції включення відповідно до конкретних користувацьких додатків.

Завдяки суворому промисловому захисту, широкому діапазону робочих температур (від -20 ° C до 70 ° C) і вхідної напруги (від 9 до 48 В пост. струму), пило- та водонепроникною передньою панеллю з класом захисту IP65, CS-117 / P2102 ідеально підходить для використання в жорстких умовах експлуатації на відкритому повітрі під прямими сонячними променями. Крім того, CS-117 / P2102 підтримує запатентовану компанією Cincoze систему конвертованих дисплеїв (CDS), а також дозволяє користувачам легко замінювати модуль дисплея або комп'ютерний модуль на місці і тим самим скорочувати витрати на обслуговування і час простою.

  • 17-дюймовий TFT-дисплей з надвисокою яскравістю до 1500 ніт і роздільною здатністю 1280 x 1 024 (SXGA)
  • Вбудований процесор Intel® Core™ серії U 8-го покоління
  • 2x DDR4 SO-DIMM Socket, підтримує до 2400 МГц, 64 ГБ
  • Підтримує три незалежних дисплея
  • Вбудований USB 3.2 Gen 2 підтримує швидкість до 10 Гбіт / с
  • Роз'єм M.2 E Key для бездротового модуля або модуля Intel CRF
  • Підтримує функцію визначення включення (IGN) (з додатковим модулем CFM)
  • Підтримує 2x PoE + функцію (з додатковим модулем CFM)
  • Широкий діапазон робочих температур від -20 ° C до 70 ° C
  • Розроблений з міцною литою лицьовою панеллю з алюмінію
  • Захист передньої панелі True Flat IP65
  • Підтримує монтаж на панель / VESA / стійку

Додаткова інформація

Specifications

Display


LCD Size 17" (5:4)
Max. Resolution 1280 x 1024
Brightness (cd/m2) 1500
Contrast Ratio 800 : 1
LCD Color 16.7M
Pixel Pitch (mm) 0.264 (H) x 0.264 (V)
Viewing Angle (H-V) 160 / 140
Backlight MTBF 50000 hrs (LED Backlight)

Touch

Projected Capacitive Touch

Processor System


Onboard 8th Intel® Core™ U Processors (Whiskey Lake)

- Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)

- Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz)

- TDP: 15 W

Memory

  •  2x DDR4 2400 MHz 260-Pin SO-DIMM Socket
  •  Supports up to 64 GB (un-buffered and non-ECC)

Graphics

  • Integrated Intel® UHD Graphics 620
  • Supports Triple Independent Display (via VGA and DisplayPort Outputs)

Audio Codec

Realtek ALC888-GR

External I/O Interface

  • 1x VGA (1920 x 1200 @60Hz)
  • 1x DisplayPort (4096 x 2304 @ 60Hz)
  •  2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45 - GbE1: Intel® I219-LM - GbE2: Intel® I210-IT  3x USB 3.2 Gen2 (Type A)
  • 2x USB 2.0 (Type A)
  • 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
  • 1x Speaker-out & 1x Mic-in, Phone Jack 3.5mm
  • 1x ATX Power On/Off Button
  • 1x Reset Button
  • 1x AT/ATX Mode Switch
  • 1x Clear CMOS Switch
  • 1x Remote Power On/Off Connector, 2-pin Terminal Block
  • 16x Isolated DIO (8x DI/8x DO), 20-Pin Terminal Block
  • 1x Ignition DIP Switch (12V/24V, need to work with CFM module)

Storage

2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion

  • 2x Full-size Mini-PCIe Socket
  • 1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module
  • 2x Control Function Module (CFM) Interface
  • 1x Front Accessible SIM Socket
  • 4x Antenna Hole

Other Functions

  • Watchdog Timer: Software Programmable Supports 256 Levels System Reset
  • Internal Speaker AMP 2W + 2W
  • OSD Function: LCD On/Off, Brightness Up, Brightness Down
  • SuperCap Integrated for CMOS Battery Maintenance-free Operation
  • Supports Instant Reboot Technology (0.2 sec)

Power Requirement

  • Supports AT/ATX Power Type
  • Power Input Voltage 9~48VDC
  • 1x 3-pin Terminal Block
  • Power Adapter (Optional): AC/DC 24V/5A 120W

Physical

  • Dimension (WxDxH, mm): 450 x 350 x 76 mm
  • Weight: 7.9 kg
  • Construction: Rugged Aluminum Die-casting Front Bezel and Heavy Duty Metal Chassis
  • Mounting: Panel / VESA / *Rack Mounting (*with optional mounting kit)
  • Fanless Design
  • Jumper-less Design

Environment

  • Operating Temperature: -20°C to 70°C (with Extended Temperature Peripherals; Ambient with Air Flow)
  • Storage Temperature: -20°C to 70°C
  • Relative Humidity: 80% RH @ 40˚C (Non-condensing)
  • Shock: Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
  • Vibration: Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
  • IP Level: IP65 Compliant Front Panel
  • EMC: CE, FCC Class A

Protection

  • Reverse Power Input Protection
  • Over Voltage Protection: Protection Range: 51~58V Protection Type: shut down operating voltage, re-power on at the preset level to recover
  • Over Current Protection: 15A
  • ESD Protection: +/-8kV (air), +/-4kV (contact)
  • Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50μs waveform

Operating System

  • Windows® 10
  • Linux: Supports by project
