IP67 Защищенный коммутатор EKI-9516

EN50155 16 портовый управляемый коммутатор Advantech EKI-9516 с портами POE, IP67 защитой и разъемами M12

Коммуникации >> EN50155 коммутаторы Ethernet для ЖД

 Цены и наличие

Производитель: Advantech Co., Ltd.

Соответствует требованиям EN50155.

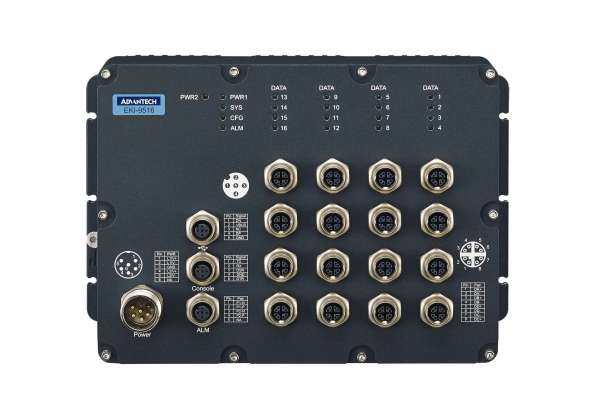

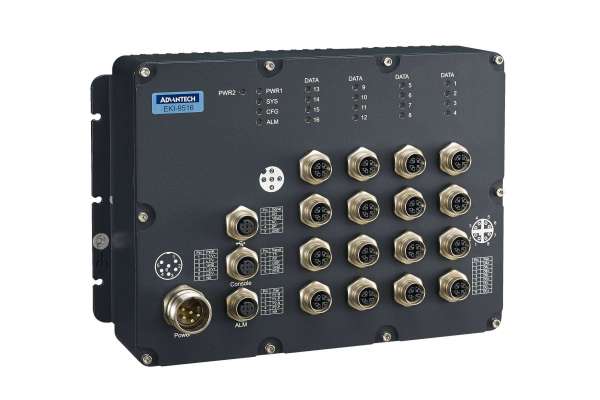

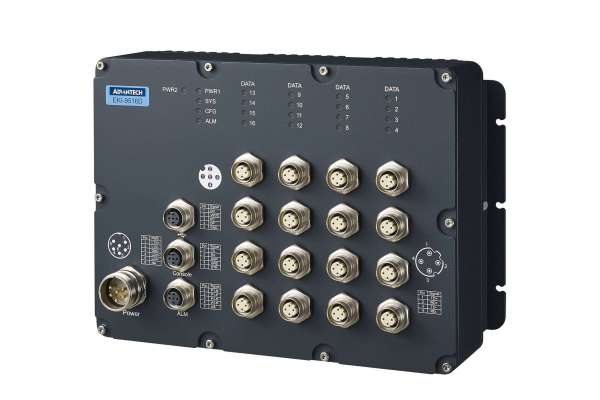

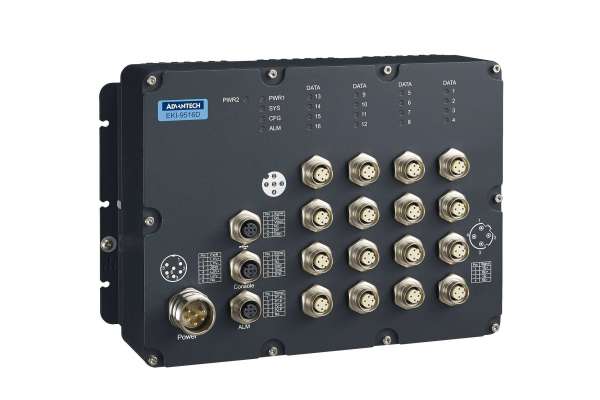

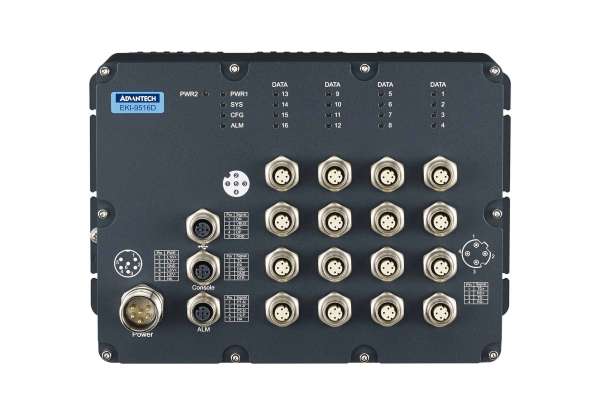

EKI-9516 управляемый Ethernet коммутатор с разъемами M12 создан для применения на железнодорожном транспорте, в том числе на подвижном составе.

Коммутаторы Advantech EKI-9516 используют разъемы M12, что бы обеспечить надежное и прочное соединение кабелей, гарантировать надежную работу в самых неблагоприятных условиях, в первую очередь при сильной тряске и ударах.

Все порты коммутаторов, Fast и Gigabit Ethernet, поддерживают работу с топологией двойного кольца и используют неблокирующую передачу данных. Фирменный протокол отказоустойчивой связи X-Ring Pro поддерживает быстрое восстановление передачи данных в случае повреждения части соединений.

Защищенные коммутаторы Advantech EKI-9516 имеют сдвоенный вход питания с широким диапазоном входных напряжений, изолированные встроенные преобразователи питания для повышения надежности коммуникационной системы. Широкий диапазон рабочих температур - от -40 до 70° C и герметичный водонепроницаемый корпус с исполнением IP67 позволяют применять коммутаторы в жестких условиях наружной установки. Коммутаторы EKI-9516 соответствуют всем важнейшим требованиям европейского стандарта для железнодорожного транспорта EN 50155 и EN50121-3-2. Эти стандарты описывают требования к рабочим температурам и характеристикам входных напряжений, устойчивость к электромагнитным выбросам и электростатическим разрядам, вибрации и ударам. Соответствие требованиям позволяет использовать коммутаторы Advantech EKI-9516 в различных промышленных приложениях.

В семействе коммутаторов Advantech EKI-9516 есть модели с разной скоростью портов, поддержкой стандарта POE и диапазоном входных напряжений питания:

Модель

Код товара

PoE, 10/100/1000 Mbps M12 X-Coded

10/100/1000 Mbps M12 X-Coded

PoE, 10/100 MbpsM12 D-Coded

10/100 Mbps M12 D-Coded

Входное напряжение питания

EKI-9516P-HV

EKI-9516-P0IDH10E

12

4

HV (72V/96V/110 VDC)

EKI-9516P-LV

EKI-9516-P0IDL10E

12

4

LV (24V/36V/48 VDC)

EKI-9516-WV

EKI-9516-C0IDW10E

16

WV (24/36/48/72V/96V/110 VDC)

EKI-9516DP-HV

EKI-9516-PFIDH10E

12

4

HV (72V/96V/110 VDC)

EKI-9516DP-LV

EKI-9516-PFIDL10E

12

4

LV (24V/36V/48 VDC)

EKI-9516D-WV

EKI-9516-CFIDW10E

16

WV (24/36/48/72V/96V/110 VDC)

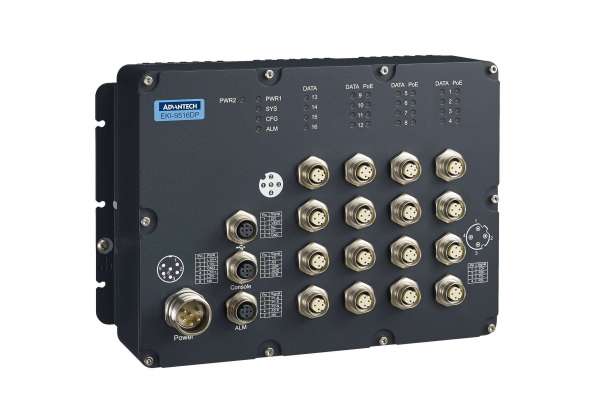

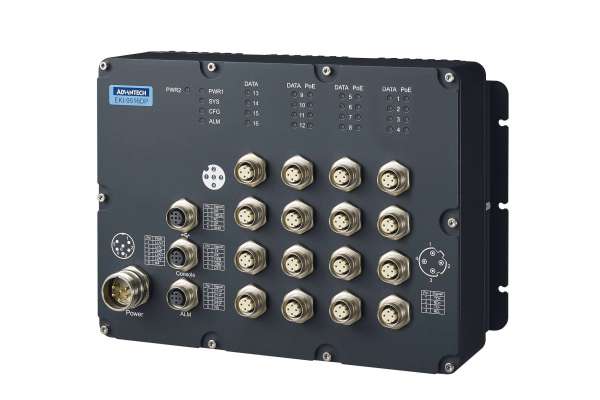

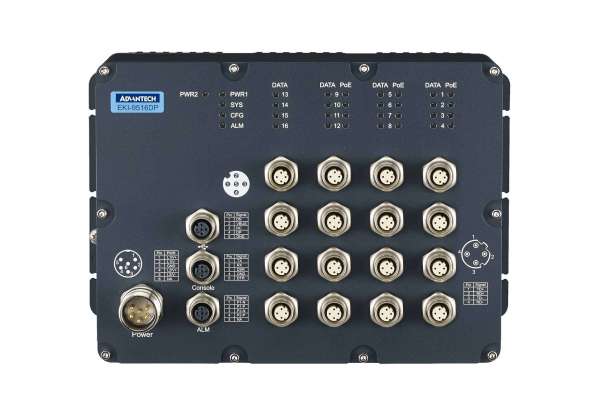

Управляемые коммутаторы Advantech EKI-9516P и EKI-9516DP с POE портами.

Модель Advantech EKI-9516P имеет 16 портов Gigabit Ethernet с разъемом M12, 12 из них поддерживают стандат IEEE 802.3at/af.

Модель Advantech EKI-9516DPимеет 16 Fast Ethernet с разъемом M12, 12 из них поддерживают стандат IEEE 802.3at/af.

Коммутаторы EKI-9516DP и EKI-9516P выпускаются со сдвоенными входами питания 24/36/48 VDC или 72/96/110 VDC постоянного тока;

Порты коммутаторов PoE+/PoE классифицируются как power source equipment (PSE) и обеспечивают до 30 или 15.4 Ватт на порт и могут использоваться устройствами в соответствии с IEEE 802.3at/af как powered devices (PDs), например видеокамеры, цифровые телефоны и беспроводные точки доступа.

  • IEEE 802.3at PoE+ макисмально выдает 30W мощности;
  • IEEE 802.3af PoE макисмально выдает 15.4W мощности;
  • IEEE 802.3af/802.3at позволяет управлять выдаваемой мощностью по каждому порту;
  • Все порты снабжены защищенными портами M12 с степенью защиты IP67.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
EKI-9516-C0IDW10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 X 1G Port WV  77 417,7
EKI-9516-CFIDW10E Управляемый промышленный коммутатор 16x M12 Managed Ethernet Switch, including 24/36/48/72/96/110 VDCdual power inputs  64 841,7
EKI-9516-P0IDH10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 X 1G Port w/ 12* PoE Port H  99 597,3
EKI-9516-P0IDL10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 X 1G Port w/ 12* PoE Port L  99 597,3
EKI-9516-PFIDH10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 FE Port w/ 12* PoE Port HV  86 923,2
EKI-9516-PFIDL10E Управляемый промышленный коммутатор Advantech Train Switch 16*M12 X FE Port w/ 12* PoE Port LV  86 923,2

Дополнительная информация

Конструкция



Размеры (W x H x D)

254 x 64.5 x 174 mm

Корпус

Металлический

Защита/исполнение

IP67

Крепление

Настенное



Эксплуатационные условия



Рабочая температура

-40 ~ 70°C (40~158°F)

Температура хранения

- 40 ~ 85° C (-40 ~185° F)

Относительная влажность

10 ~ 95%



Наработка на отказ, среднняя



Метод расчета

Telcordia(Relax), GB



Питание и потребляемая мощность



Диапазон входного питания

Сдвоенный вход постоянного тога 24~110 В

Потребляемая мощность

26.4W (system)

Типа разъема питания

M23 (power )

Защита от обратной полярности

Есть



Сертифакация и соответсвие



EMI

CE, FCC Class A

EMC

EN 61000-4-2 (Level 3), EN 61000-4-3 (Level 3), EN 61000-4-4 (Level 3), EN 61000-4-5 (Level 3), EN 61000-4-6 (Level 3), EN 61000-4-8 (Level 3)

Удары

IEC 60068-2-27

Падение

IEC 60068-2-32

Вибрация

IEC 60068-2-6

Требования ЖД

EN 50155; EN50121-3-2



Гарантия



Гарантийный срок

5 лет
