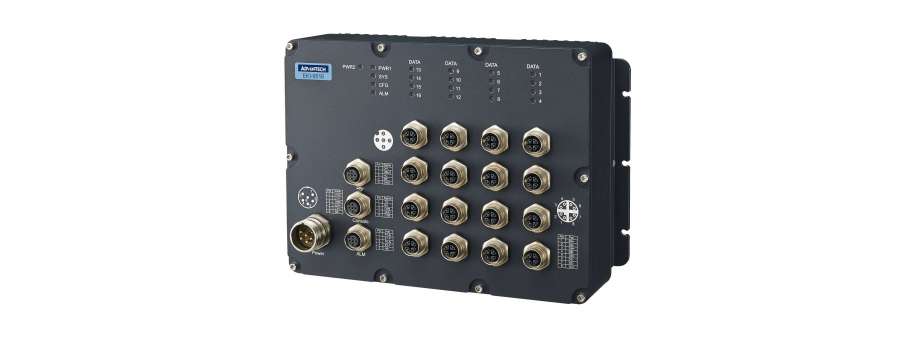

IP67 Захищений комутатор EKI-9516

EN50155 16 портовий керований комутатор Advantech EKI-9516 з портами POE, IP67 захистом та роз'ємами M12

Мережеві коммутатори >> EN50155 комутатори Ethernet для залізничних систем

 Вартість та наявність

Виробник: Advantech

Відповідає вимогам EN50155.

EKI-9516 керований Ethernet комутатор з роз'ємами M12 створений для застосування на залізничному транспорті, в тому числі на рухомому складі.

Комутатори Advantech EKI-9516 використовують роз'єми M12, щоб забезпечити надійне і міцне з'єднання кабелів, гарантувати надійну роботу в найнесприятливіших умовах, в першу чергу при сильній трясці і ударах.

Всі порти комутаторів, Fast і Gigabit Ethernet, підтримують роботу з топологією подвійного кільця і використовують неблокуючу передачу даних. Фірмовий протокол відмовостійкого зв'язку X-Ring Pro підтримує швидке відновлення передачі даних в разі пошкодження частини з'єднань.

Захищені комутатори Advantech EKI-9516 мають здвоєний вхід живлення з широким діапазоном вхідних напруг, ізольовані вбудовані перетворювачі живлення для підвищення надійності комунікаційної системи. Широкий діапазон робочих температур - від -40 до 70 ° C і герметичний водонепроникний корпус з IP67 захистом дозволяють застосовувати комутатори в жорстких умовах зовнішньої установки. Комутатори EKI-9516 відповідають всім найважливішим вимогам європейського стандарту для залізничного транспорту EN50155 і EN50121-3-2. Ці стандарти відповідають вимогам до робочих температур і характеристикам вхідних напруг, стійкості до електромагнітних викидів і електростатичних розрядів, вібрацій і ударів. Відповідність вимогам дозволяє використовувати комутатори Advantech EKI-9516 в різних промислових додатках.

У сімействі комутаторів Advantech EKI-9516 є моделі з різною швидкістю портів, підтримкою стандарту POE і діапазоном вхідних напруг живлення:

Модель

Код товару

PoE, 10/100/1000 Mbps M12 X-Coded

10/100/1000 Mbps M12 X-Coded

PoE, 10/100 MbpsM12 D-Coded

10/100 Mbps M12 D-Coded

Вхідна напруга живлення

EKI-9516P-HV

EKI-9516-P0IDH10E

12

4

HV (72V/96V/110 VDC)

EKI-9516P-LV

EKI-9516-P0IDL10E

12

4

LV (24V/36V/48 VDC)

EKI-9516-WV

EKI-9516-C0IDW10E

16

WV (24/36/48/72V/96V/110 VDC)

EKI-9516DP-HV

EKI-9516-PFIDH10E

12

4

HV (72V/96V/110 VDC)

EKI-9516DP-LV

EKI-9516-PFIDL10E

12

4

LV (24V/36V/48 VDC)

EKI-9516D-WV

EKI-9516-CFIDW10E

16

WV (24/36/48/72V/96V/110 VDC)

Керовані комутатори Advantech EKI-9516P і EKI-9516DP з POE портами.

Модель Advantech EKI-9516P має 16 портів Gigabit Ethernet з роз'ємом M12, 12 з них підтримують стандарт IEEE 802.3at / af.

Модель Advantech EKI-9516DP має 16 Fast Ethernet з роз'ємом M12, 12 з них підтримують стандарт IEEE 802.3at / af.

Комутатори EKI-9516DP і EKI-9516P випускаються зі здвоєними входами живлення 24/36/48 VDC або 72/96/110 VDC постійного струму;

Порти комутаторів PoE + / PoE класифікуються як power source equipment (PSE) і забезпечують до 30 або 15.4 Ватт на порт і можуть використовуватися пристроями відповідно до IEEE 802.3at / af як powered devices (PDs), наприклад відеокамери, цифрові телефони і бездротові точки доступу.

  • IEEE 802.3at PoE+ максимально видає 30W потужності;
  • IEEE 802.3af PoE максимально видає 15.4W потужності;
  • IEEE 802.3af/802.3at дозволяє керувати потужністю по кожному порту;
  • Всі порти оснащені захищеними портами M12 із ступенем захисту IP67.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
EKI-9516-C0IDW10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 X 1G Port WV  78 210,4
EKI-9516-CFIDW10E Управляемый промышленный коммутатор 16x M12 Managed Ethernet Switch, including 24/36/48/72/96/110 VDCdual power inputs  65 505,6
EKI-9516-P0IDH10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 X 1G Port w/ 12* PoE Port H  100 617,0
EKI-9516-P0IDL10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 X 1G Port w/ 12* PoE Port L  103 594,0
EKI-9516-PFIDH10E Управляемый промышленный коммутатор Advantech Train Switch 16* M12 FE Port w/ 12* PoE Port HV  87 813,2
EKI-9516-PFIDL10E Управляемый промышленный коммутатор Advantech Train Switch 16*M12 X FE Port w/ 12* PoE Port LV  90 405,8

Додаткова інформація

Конструкція



Розміри (W x H x D)

254 x 64.5 x 174 mm

Корпус

Металевий

Захист/виконання

IP67

Кріплення

Настінне





Експлуатаційні умови



Робоча температура

-40 ~ 70°C (40~158°F)

Температура зберігання

- 40 ~ 85° C (-40 ~185° F)

Відносна вологість

10 ~ 95%





Напрацювання на відмову, середнє



Метод розрахунку

Telcordia(Relax), GB





Живлення і споживна потужність



Діапазон вхідного живлення

Здвоєний вхід постійного струму 24 ~ 110 В

Споживна потужність

26.4W (system)

Тип роз'єму живлення

M23 (power )

Захист від зворотної полярності

Є





Сертифікація і відповідність



EMI

CE, FCC Class A

EMC

EN 61000-4-2 (Level 3), EN 61000-4-3 (Level 3), EN 61000-4-4 (Level 3), EN 61000-4-5 (Level 3), EN 61000-4-6 (Level 3), EN 61000-4-8 (Level 3)

Удари

IEC 60068-2-27

Падіння

IEC 60068-2-32

Вібрація

IEC 60068-2-6

Вимоги ЗД

EN 50155; EN50121-3-2





Гарантія



Гарантійний строк

5 років
