Компьютер ARK-1123

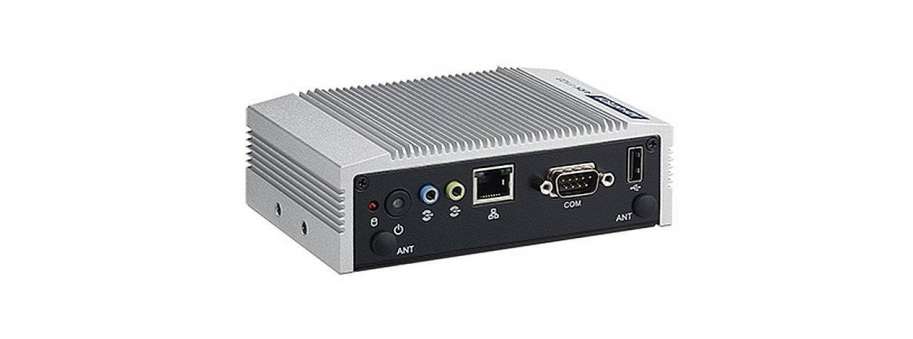

Встраиваемый компьютер Advantech ARK-1123 на Atom E3825/Celeron J1900 без вентилятора с внешним блоком питания

Промышленные компьютеры >> Встраиваемые компактные компьютеры

Производитель: Advantech Co., Ltd.

Семейство компактных компьютеров Advantech ARK-1123 включает в себя три различных модели, которые отличаются набором интерфейсов.

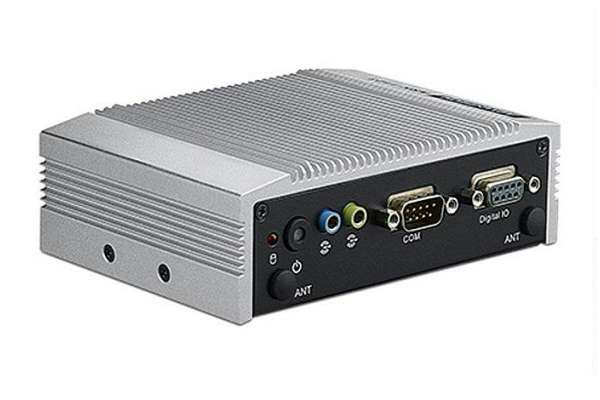

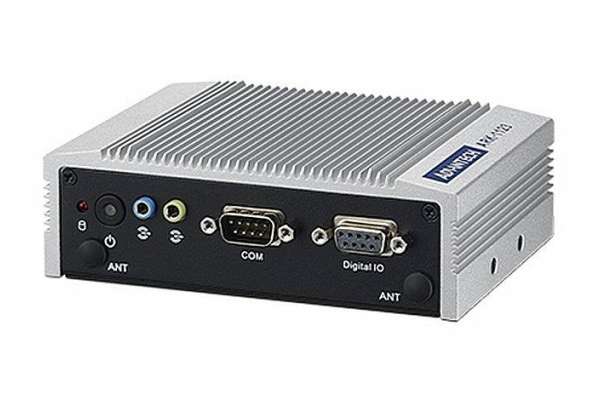

  • ARK-1123L на процессоре Intel® Atom E3825 с двумя последовательными COM портами RS-232/422 и портом дискретного ввода-вывода GPIO

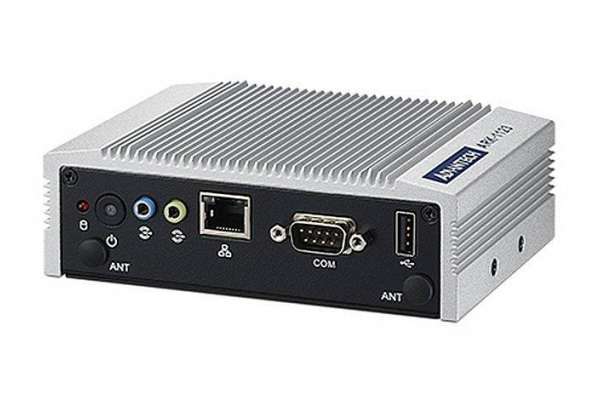

  • ARK-1123C на Intel® Atom E3825 двумя сетевыми интерфейсами GbE двумя последовательными COM портами RS-232/422

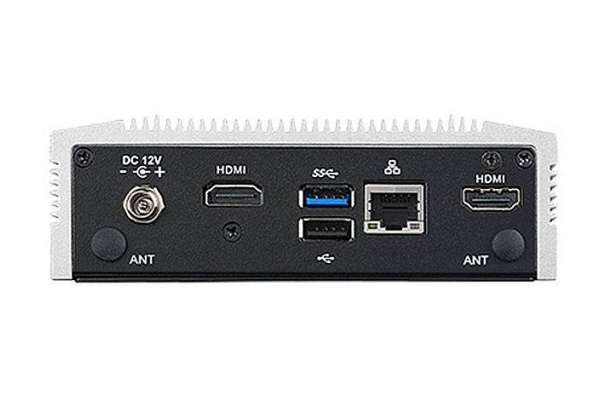

  • ARK-1123H на процессоре Intel® Celeron Quad Core J1900 с двумя HDMI выходами и двумя сетевыми интерфейсами GbE и последовательными портом RS-232/422

Для расширения возможностей компьютеры оснащены один полноразмерным и одним половинным слотом miniPCIe. Это позволяет установить модуль беспроводной связи (WWAN, WiFi, Bluetooth), модуль глобального позиционирования, а так же дополнительный твердотельный накопитель в формате mSATA.

Миниатюрные безвентиляторные встраиваемые компьютеры Advantech ARK-1123 с пассивным охлаждением процессора и рассеиваемой мощностью до 10 Вт, местом под 2.5" жесткий диск или твердотельный накопитель и набором популярных интерфейсов ввода-вывода для систем автоматизации, торговых терминалов и информационных киосков. Компьютеры обладают достаточной производительностью, быстро и легко устанавливаются в приложениях, которые требуют экономии места.

Отличительные особенности

Advantech ARK-1123H

  • Intel® Celeron™ J1900 Quad Core 2.0 GHz SoC
  • 1 x 2.5" SATA HDD/SSD Bay
  • 2 x GbE for Multiple Internet Transmission
  • 2 x Independent HDMI
  • 1 x RS-232/422/485 (BIOS selection)

Advantech ARK-1123C

  • Intel® Atom™ E3825 Dual Core 1.33 GHz SoC
  • 1 x 2.5" SATA HDD/SSD Bay & 1 x VGA
  • 2 x GbE for Multiple Internet Transmission
  • 2 x RS-232/422/485 (BIOS selection)

Advantech ARK-1123L

  • Intel® Atom™ Processor E3825 Dual Core 1.33 GHz SoC
  • 1 x 2.5" SATA HDD/SSD Bay
  • 1 x GbE & 1 x VGA & 1 x GPIO
  • 1 x RS-232 & 1 x RS-232/422/485

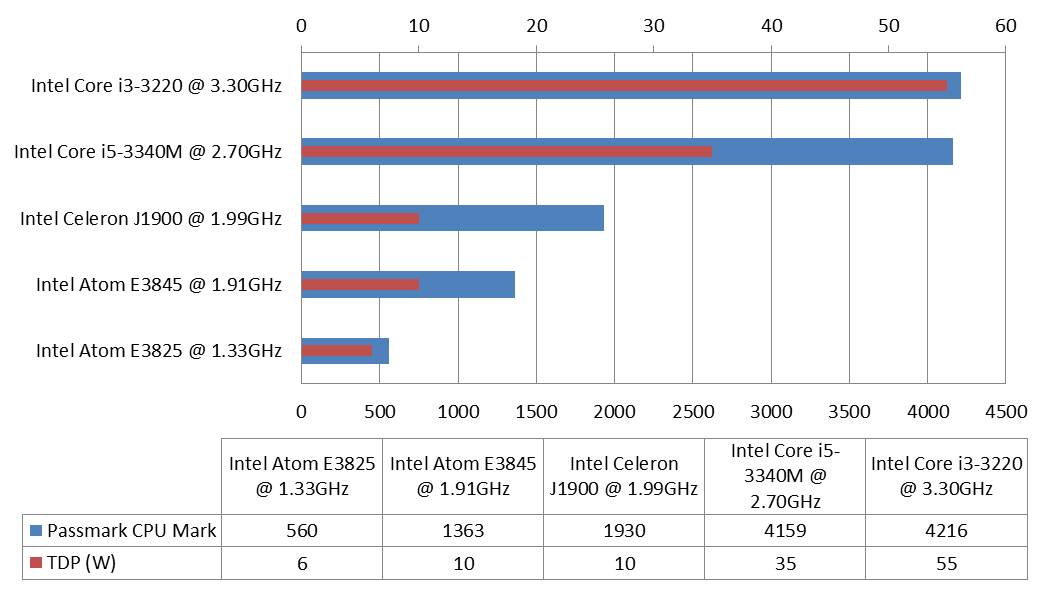

Сравнительная таблица производительности процессоров

Обзор Advantech ARK-1123 на Rugged PC Review

Стандартная комплектация:

  • Компактный компьютер Advantech ARK-1123 с процессором Intel Atom или Celeron;
  • Внешний источник питания 220В 12В/3А с винтовой фиксацией разъема на корпусе компьютера;
  • Краткая инструкция пользователя.

Опции, доступные к заказу:

  • SO-DIMM модуль оперативной памяти DDR3 объемом 2, 4 или 8 ГБ для коммерческого (-0°~60°C) или расширенного (-40°~80°C) температурного диапазона;
  • Накопитель на жестком диске или твердотельный диск SSD 2.5"
  • Твердотельный диск в формате mSATA для коммерческого (-0°~60°C) или расширенного (-40°~80°C) температурного диапазона;
  • Модуль беспроводной связи в формате mini PCIe половинной длины - WiFi, 3G, или GPS;
  • Монтажный комплект для установки компьютера на столе;
  • Монтажный комплект VESA;
  • Монтажный комплект на DIN-рейку;
  • Операционная система Windows 7, Windows 8/8.1, Windows 10.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
ARK-1123L-S3A1E Встраиваемый компьютер Intel Atom E3825 DC 1.3GHz w/COM+GbE+GPIO, БП в комплекте  19 050,2
ARK-1123C-S3A1E Встраиваемый компьютер Intel Atom DC E3825 1.3GHz w/dual COM+GbE, БП в комплекте  21 456,8
ARK-1123H-U0A1E Встраиваемый компьютер Intel Celeron J1900 QC 2.0GHz w/dual HDMI+GbE, БП в комплекте  23 080,1 Доступно

Дополнительная информация





ARK-1123L-S3A1E

ARK-1123C-S3A1E

ARK-1123H-U0A1E

Процессор

Ядро

Intel Atom E3825 Dual Core SoC

Intel Atom Processor E3825 Dual Core SoC

Intel Celeron Processor J1900 Quad Core 2.0 GHz SoC

Количество

2

2

4

Частота

1.33 GHz

1.33 GHz

2.0 GHz (Up to 2.41 GHz w/ burst frequency enabled)

L2 Cache

1 MB

1 MB

2 MB

BIOS

AMI EFI 64 Mbit (Default BIOS is supported for 64-bit OS installation, BIOS for 32-bit OS is supported by project)

Память

Тип

DDR3L 1066 MHz

DDR3L 1066 MHz

DDR3L 1333 MHz

Максимально

8 GB

8 GB

8GB

Разъем

1 x 204-pin SO-DIMM

Графика

Модель

Intel® Atom SoC integrated

Возможности

DirectX* 11.1, OGL 3.0, OCL 1.1, OGL ES 2.0 Encode: H264, MPEG2/4, VC1, WMV9 Decode: H264, MPEG2

VGA

1 x VGA, support up to 1920 x 1200 at 60Hz

1 x VGA, support up to 1920 x 1200 at 60Hz

2 x Lockable HDMI connector, support up to 1920 x 1080 at 60Hz

Звук

Ядро

ALC-888S, High Definition Audio. Line-out & Line-in

Сеть

LAN1

10/100/1000 Mbps Intel i210 GbE, support Wake On Lan

LAN2



10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

Вввод вывод

Последовательные порты

1 x RS-232 & 1 x RS-232/422/485 (BIOS selectable)

2 x RS-232/422/485 (BIOS selectable)

1 x RS-232/422/485 (BIOS selectable)

USB порты

1 x USB 2.0 & 1 x USB3.0

2 x USB 2.0 & 1 x USB3.0

2 x USB 2.0 & 1 x USB3.0

Прочее

Сторожевой таймер

255 levels timer interval, setup by software

Универсальный порт ввода вывода

8 bit GPIO





Расширение

Mini PCIe

1 x Full-size Mini PCIe, support WLAN or WWAN module; 1 x Half-size Mini PCIe, support mSATA module

Накопители

2.5" Drive Bay

1 x 2.5” SATA HDD Bay (Max Height 9.5mm)

mSATA

Leverage MiniPCIe #2 slot

Leverage MiniPCIe #2 slot (Suggest to assembly by CTOS or T-Part due to complex installation)

Leverage MiniPCIe #2 slot (Suggest to assembly by CTOS or T-Part due to complex installation)

Совместимое ПО

Microsoft Windows

WES7, Windows 7, WE8S, Windows 8 (32-bit support by project)

Linux

Проектная поддержка

Питание

Входное напряжение

12 В постоянного тока

Блок питания

Внешний ИП, DC12 V/3 A, 36 W с резьбовой фиксацией на корпусе

Механические характеристики

Конструкция

Алюминиевый литой корпус/радиатор

Монтаж/установка

VESA/DIN Rail/Wall Mounting Kits (Optional)

Размеры

133.8 x 43.1 x 94.2 mm (5.27" x 1.7" x 3.71")

Условия эксплуатации

Рабочий диапазон температур

With extended temperature SSD/mSATA/RAM: -30 ~ 70° C with 0.7m/s air flow With standard temperature HDD/SSD/mSATA/RAM peripherals:0 ~ 40° C with 0.7m/s air flow

With extended temperature SSD/mSATA/RAM: -30 ~ 70° C with 0.7m/s air flow With standard temperature HDD/SSD/mSATA/RAM peripherals:0 ~ 40° C with 0.7m/s air flow

With extended temperature SSD/mSATA/RAM : -20 ~ 60° C with 0.7m/s air flow With standard temperature HDD/SSD/mSATA/RAM peripherals:0 ~ 40° C with 0.7m/s air flow

Температура хранения

-40 ~ 85° C (-40 ~ 185° F)

Относительная влажность

95% @ 40° C (non-condensing)

Вибрации в рабочем состоянии

With mSATA/SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis With HDD: 0.5Grms, IEC 60068-2-64, random, 5~500Hz, 3 axes, 1hr/axis

Ударные нагрузки в рабочем состоянии

With mSATA/SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration With HDD: 10G, IEC 60068-2-27, half sine, 11 ms duration

Сертификация

Электромагнитная совместимость

CE/FCC Class A, CCC, BSMI

Электрическая Безопасность

UL, CCC, BSMI, CB
