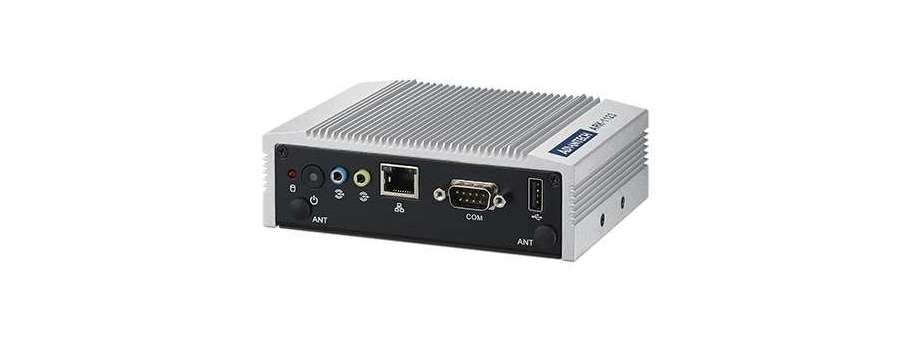

Комп’ютер ARK-1123

Вбудовуваний комп’ютер Advantech ARK-1123 на Atom E3825/Celeron J1900 без вентилятора із зовнішнім блоком живлення

Промислові комп'ютери >> Вбудовувані компактні комп'ютери

 Вартість та наявність

Виробник: Advantech

Сімейство компактних комп’ютерів Advantech ARK-1123 включає в себе три різних моделі, які відрізняються набором інтерфейсів.

  • ARK-1123L на процесорі Intel® Atom E3825 з двома послідовними COM портами RS-232/422 і портом дискретного вводу-виводу GPIO
  • ARK-1123C на процесорі Intel® Atom E3825 двома мережевими інтерфейсами GbE двома послідовними COM портами RS-232/422
  • ARK-1123H на процесорі Intel® Celeron Quad Core J1900 з двома HDMI виходами і двома мережевими інтерфейсами GbE і послідовними портом RS-232/422

Для розширення можливостей комп’ютери оснащені, одним повнорозмірним і одним половинним слотом miniPCIe. Це дозволяє встановити модуль бездротового зв'язку (WWAN, WiFi, Bluetooth), модуль глобального позиціонування, а також додатковий твердотільний накопичувач в форматі mSATA.

Мініатюрні безвентиляторні вбудовувані комп'ютери Advantech ARK-1123 з пасивним охолодженням процесора і розсіюваною потужністю до 10 Вт, місцем під 2.5" жорсткий диск або твердотільний накопичувач і набором популярних інтерфейсів вводу-виводу для систем автоматизації, торгових терміналів і інформаційних кіосків. Комп’ютери володіють достатньою продуктивністю, швидко і легко встановлюються в додатках, які вимагають економії місця.

Відмінні особливості

Advantech ARK-1123H

  • Intel® Celeron™ J1900 Quad Core 2.0 GHz SoC
  • 1 x 2.5" SATA HDD/SSD Bay
  • 2 x GbE for Multiple Internet Transmission
  • 2 x Independent HDMI
  • 1 x RS-232/422/485 (BIOS selection)

Advantech ARK-1123C

  • Intel® Atom™ E3825 Dual Core 1.33 GHz SoC
  • 1 x 2.5" SATA HDD/SSD Bay & 1 x VGA
  • 2 x GbE for Multiple Internet Transmission
  • 2 x RS-232/422/485 (BIOS selection)

Advantech ARK-1123L

  • Intel® Atom™ Processor E3825 Dual Core 1.33 GHz SoC
  • 1 x 2.5" SATA HDD/SSD Bay
  • 1 x GbE & 1 x VGA & 1 x GPIO
  • 1 x RS-232 & 1 x RS-232/422/485

Порівняльна таблиця продуктивності процесорів

Огляд Advantech ARK-1123 на Rugged PC Review

Стандартна комплектація:

  • Компактний комп’ютер Advantech ARK-1123 з процесором Intel Atom або Celeron;
  • Зовнішнє джерело живлення 220В 12В/3А з гвинтовою фіксацією роз’єму на корпусі комп’ютера;
  • Короткий посібник користувача

Опції, доступні до замовлення:

  • SO-DIMM модуль оперативної пам’яті DDR3 об’ємом 2, 4 або 8 ГБ для комерційного (-0°~60° C) або розширеного (-40°~80° C) температурного діапазону;
  • Накопичувач на жорсткому диску або твердотільний диск SSD 2.5 "
  • Твердотільний диск в форматі mSATA для комерційного (-0°~60° C) або розширеного (-40°~80° C) температурного діапазону;
  • Модуль бездротового зв’язку в форматі mini PCIe половинної довжини - WiFi, 3G, або GPS;
  • Монтажний комплект для встановлення комп’ютера на столі;
  • Монтажний комплект VESA;
  • Монтажний комплект на DIN-рейку;
  • Операційна система Windows 7, Windows 8/8.1, Windows 10.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ARK-1123L-S3A1E Встраиваемый компьютер Intel Atom E3825 DC 1.3GHz w/COM+GbE+GPIO, БП в комплекте  12 292,7
ARK-1123C-S3A1E Встраиваемый компьютер Intel Atom DC E3825 1.3GHz w/dual COM+GbE, БП в комплекте  13 867,9
ARK-1123H-U0A1E Встраиваемый компьютер Intel Celeron J1900 QC 2.0GHz w/dual HDMI+GbE, БП в комплекте  15 004,0 Доступно

Додаткова інформація





ARK-1123L-S3A1E

ARK-1123C-S3A1E

ARK-1123H-U0A1E

Процесор

Ядро

Intel Atom E3825 Dual Core SoC

Intel Atom Processor E3825 Dual Core SoC

Intel Celeron Processor J1900 Quad Core 2.0 GHz SoC

Кількість

2

2

4

Частота

1.33 GHz

1.33 GHz

2.0 GHz (Up to 2.41 GHz w/ burst frequency enabled)

L2 Cache

1 MB

1 MB

2 MB

BIOS

AMI EFI 64 Mbit (Default BIOS is supported for 64-bit OS installation, BIOS for 32-bit OS is supported by project)

Пам’ять

Тип

DDR3L 1066 MHz

DDR3L 1066 MHz

DDR3L 1333 MHz

Максимально

8 GB

8 GB

8GB

Роз’єм

1 x 204-pin SO-DIMM

Графіка

Модель

Intel® Atom SoC integrated

Можливості

DirectX* 11.1, OGL 3.0, OCL 1.1, OGL ES 2.0 Encode: H264, MPEG2/4, VC1, WMV9 Decode: H264, MPEG2

VGA

1 x VGA, support up to 1920 x 1200 at 60Hz

1 x VGA, support up to 1920 x 1200 at 60Hz

2 x Lockable HDMI connector, support up to 1920 x 1080 at 60Hz

Звук

Ядро

ALC-888S, High Definition Audio. Line-out & Line-in

Мережа

LAN1

10/100/1000 Mbps Intel i210 GbE, support Wake On Lan

LAN2



10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

Ввід вивід

Послідовні порти

1 x RS-232 & 1 x RS-232/422/485 (BIOS selectable)

2 x RS-232/422/485 (BIOS selectable)

1 x RS-232/422/485 (BIOS selectable)

USB порти

1 x USB 2.0 & 1 x USB3.0

2 x USB 2.0 & 1 x USB3.0

2 x USB 2.0 & 1 x USB3.0

Інше

Сторожевий таймер

255 levels timer interval, setup by software

Універсальний порт вводу виводу

8 bit GPIO





Роздільна здатність

Mini PCIe

1 x Full-size Mini PCIe, support WLAN or WWAN module; 1 x Half-size Mini PCIe, support mSATA module

Накопичувачі

2.5" Drive Bay

1 x 2.5” SATA HDD Bay (Max Height 9.5mm)

mSATA

Leverage MiniPCIe #2 slot

Leverage MiniPCIe #2 slot (Suggest to assembly by CTOS or T-Part due to complex installation)

Leverage MiniPCIe #2 slot (Suggest to assembly by CTOS or T-Part due to complex installation)

Сумісне ПЗ

Microsoft Windows

WES7, Windows 7, WE8S, Windows 8 (32-bit support by project)

Linux

Проектна підтримка

Живлення

Вхідна напруга

12 В постійного струму

Блок живлення

Зовнішній ІП, DC12 V/3 A, 36 W з різьбовою фіксацією на корпусі

Механічні характеристики

Конструкція

Алюмінієвий литий корпус/радіатор

Монтаж/ встановлення

VESA/DIN Rail/Wall Mounting Kits (Optional)

Розміри

133.8 x 43.1 x 94.2 mm (5.27" x 1.7" x 3.71")

Умови експлуатації

Робочий діапазон температур

With extended temperature SSD/mSATA/RAM: -30 ~ 70° C with 0.7m/s air flow With standard temperature HDD/SSD/mSATA/RAM peripherals:0 ~ 40° C with 0.7m/s air flow

With extended temperature SSD/mSATA/RAM: -30 ~ 70° C with 0.7m/s air flow With standard temperature HDD/SSD/mSATA/RAM peripherals:0 ~ 40° C with 0.7m/s air flow

With extended temperature SSD/mSATA/RAM : -20 ~ 60° C with 0.7m/s air flow With standard temperature HDD/SSD/mSATA/RAM peripherals:0 ~ 40° C with 0.7m/s air flow

Температура зберігання

-40 ~ 85° C (-40 ~ 185° F)

Відносна вологість

95% @ 40° C (non-condensing)

Вібрації в робочому стані

With mSATA/SSD: 3 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis With HDD: 0.5Grms, IEC 60068-2-64, random, 5~500Hz, 3 axes, 1hr/axis

Ударні навантаження в робочому стані

With mSATA/SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration With HDD: 10G, IEC 60068-2-27, half sine, 11 ms duration

Сертифікація

Електромагнітна сумісність

CE/FCC Class A, CCC, BSMI

Електрична безпека

UL, CCC, BSMI, CB
