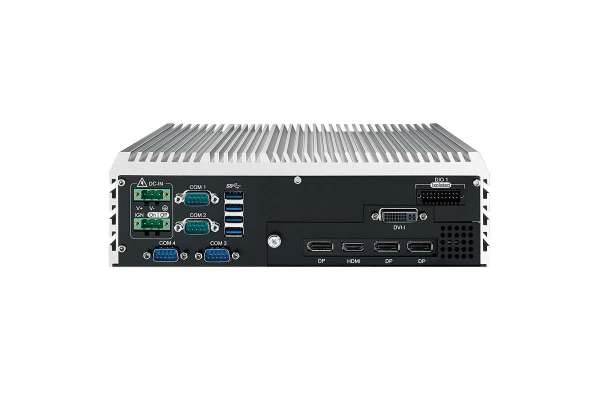

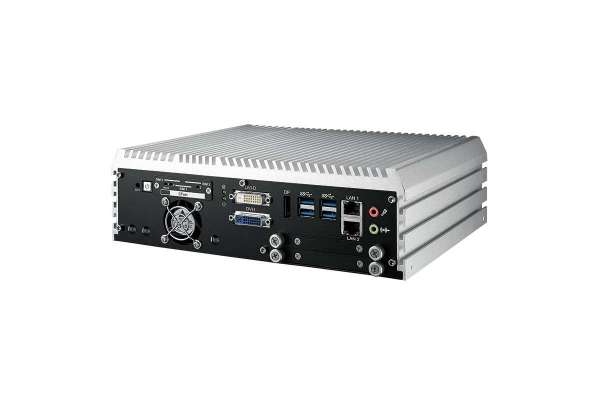

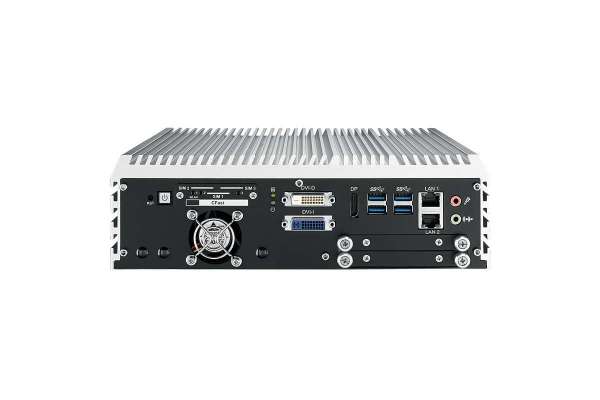

Встраиваемая графическая станция ECS-9200

Защищенная рабочая станция Vecow ECS-9200 на Intel® Xeon®/ Core™ i7 (Skylake-S) со встроенной графикой NVIDIA GeForce® GTX 950

Промышленные компьютеры >> Встраиваемые компьютеры для транспорта

Производитель: Vecow

Высокопроизводительная компактная рабочая станция Vecow серии ECS-9200/9100 на процессоре Intel® Xeon®/Core™ i7 Processor (Kaby Lake) для установки на транспортных средствах или железнодорожном подвижном составе. Для высокопроизводительной графики и подключения 7 независимых дисплеев применяется видеокарта NVIDIA GeForce® GTX 950 с архитектурой NVIDIA Pascal™. Рабочая станция серии ECS-9200/9100 соответствует требованиям стандартов EN50155, EN50121-3-2 в части электромагнитной совместимости, климатических и механических воздействий.

Ключевые характеристики

  • Поддержка высокопроизводительных процессоров Intel® Xeon®/Core™ i7 6/7-го поколения в LGA 1151 сокет
  • Серверный контроллер процессора C236
  • Графическое ядро NVIDIA GeForce® GTX 950 с архитектурой NVIDIA Pascal™
  • До 7-ми независимых видеовыходов с интерфейсами DVI-D, DVI-I, DisplayPort и HDMI
  • Оперативная память DDR4 2133MHz, 2 сокета для устновки, максимально 32GB (ECC/Non-ECC)
  • 2 независимых сетевых интерфейса GigE LAN, с поддержкой iAMT 11.0
  • 3 слота для установки SIM карт 3G/4G/LTE/WiFi/GPRS/UMTS
  • Место для накопителей - 2 съемных отсека 2.5" SSD, 1 CFast, 1 M2DOM, 2 SATA III
  • Слоты расширения - 1 M.2 Socket, 3 Mini PCIe/mSATA
  • 8 внешних портов USB 3.0 и 1 внутренний USB 2.0
  • 4 последовательных COM порта RS-232/422/485 с электростатической защитой
  • Порт дискретного ввоода-вывода общего назначения 16 GPIO
  • Питание от 10V до 36V постоянного напряжения с защитой от выбросов до 80V
  • Настраиваемое управление включением от зажигания автомобиля
  • Рабочий диапазон температур от -40°C до 60°C

Защищенные рабочие станции Vecow серии ECS-9200/9100 с графическим адаптером NVIDIA GeForce® GTX 950 оснащаются большим количеством интерфейсов ввода-вывода, изолированными портами, слотами расширения и представляют собой выскоинтегрированное, все-в-одном решение для систем видонаблюдения, видеоаналитики и отображения информации на транспорте, где требуется высочайшая надежность, компактность, работа в широком диапазоне температур от -40°C до 60°C и соответствие специальным отраслевым требованиям, например EN50155 для ЖД транспорта.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
ECS-9100-275-8-GTX-950 Компактный компьютер ECS-9100 pre-installed with intel 6th Gen Intel® Xeon® E3-1275 v5 Processor (Skylake-S), certified DDR4 8GB RAM)  77 103,3
ECS-9100-7700T8-GTX-950 Компактный компьютер ECS-9100 pre-installed with intel 7th Gen Core i7-7700T Processor (Kaby Lake-S), certified DDR4 8GB RAM  74 879,7
ECS-9204MX-GTX950 Компактная рабочая станция Vecow ECS-9200, NVIDIA GeForceR GTX 950, 6 GigE LAN w/4 X-coded M12 PoE+, 2 SSD Tray, 8 USB 3.0, 4 COM, 1 M2DOM, 3 SIM, 32 Isolated DIO  70 321,4
ECS-9204M-GTX950 Компактная рабочая станция Vecow ECS-9200, NVIDIA GeForceR GTX 950, 6 GigE LAN w/4 A-coded M12 PoE+, 2 SSD Tray, 8 USB 3.0, 4 COM, 1 M2DOM, 3 SIM, 32 Isolated DIO  67 541,9
ECS-9100-GTX950 Компактная рабочая станция Vecow ECS-9100, NVIDIA GeForceR GTX 950, 2 GigE LAN, 2 SSD Tray, 8 USB 3.0, 4 COM, 1 M2DOM, 3 SIM, 16 GPIO  51 698,7

Дополнительная информация

Характеристики

System
Processor

Quad Core Intel® Xeon®/Core™ i7 Processor (Kaby Lake-S/Skylake-S)

Chipset Intel® C236
BIOS AMI
SIO IT8786E
Memory 2 DDR4 2133MHz SO-DIMM, up to 32GB (ECC/Non-ECC)
I/O Interface
Serial  4 COM RS-232/422/485 (ESD 8KV)
USB

- 8 USB 3.0 (External)

- 1 USB 2.0 (Internal)
Isolated DIO

16 GPIO

LED Power, HDD, Wireless
SIM Card  3 SIM Card Socket (External)
Expansion
Mini PCIe

3 Full-size for PCIe/USB/External SIM Card/mSATA

M.2 1 M.2 Socket (Key ID : M)
Graphics
Graphics Processor

- Intel® HD Graphics 630/530

- NVIDIA GeForce® GTX 950

Interface

8 Display interfaces :

- 1 DVI-D : Up to 1920 x1200 @ 60Hz

- 2 DVI-I : Up to 1920 x 1200 @ 60Hz

- 1 DisplayPort : Up to 4096 x 2304 @ 60Hz

- 3 DisplayPort : Up to 5120 x 3200 @ 60Hz

- 1 HDMI : Up to 5120 x 3200 @ 60Hz

Storage
SATA 2 SATA III support S/W RAID 0, 1
mSATA

3 SATA III (Mini PCIe Type, 6Gbps)

M2DOM 1 PCIe 3.0 (8GT/s)
Storage Device

- 1 CFast Socket, Push-in/Push-out Ejector

- 2 Front-access 2.5" SSD/HDD Tray

Audio
Audio Codec Realtek ALC892, 5.1 Channel HD Audio
Audio Interface 1 Mic-in, 1 Line-out
Ethernet
LAN 1 Intel® I219 GigE LAN supports iAMT 11.0
LAN 2 Intel® I210 GigE LAN
Power
Power Input 10V to 36V, DC-in
Power Interface 3-pin Terminal Block : V+, V-, Frame Ground
Ignition Control 16 Mode (Internal)
Remote Switch 3-pin Terminal Block
Surge Protection Up to 80V/1ms Transient Power
Others
TPM Optional Infineon SLB9665 supports TPM 2.0, LPC Interface
Watchdog Timer Reset : 1 to 255 sec./min. per step
Smart Management Wake on LAN, PXE supported
HW Monitor Monitoring temperature, voltages. Auto throttling control when CPU overheats.
Software Support
OS Windows 10, Windows 8.1, Windows 7, Linux
Mechanical
Dimension (W x L x H) 260mm x 215mm x 79mm (10.2” x 8.5” x 3.1”)
Weight 4.5 kg (9.92 lb)
Mounting

- Wallmount by mounting bracket

- DIN Rail Mount (Optional)

- 2U Rackmount (Optional)

Environment
Operating Temperature

35W TDP CPU :

- Core™ i7 : -40°C to 60°C (-40°F to 140°F)

- Xeon® E3-1268L v5 : -40°C to 60°C (-40°F to 140°F)

65W TDP CPU :

Core™ i7 : -40°C to 55°C (-40°F to 131°F)

80W TDP CPU :

Xeon® E3-1275 v6, E3-1275 v5, E3-1225 v5 : -40°C to 45°C (-40°F to 113°F)

Storage Temperature -40°C to 85°C (-40°F to 185°F)
Humidity 5% to 95% Humidity, non-condensing
Relative Humidity 95% at 60°C
Shock

- IEC 60068-2-27

- SSD : 50G @ wallmount, Half-sine, 11ms

Vibration

- IEC 60068-2-64

- SSD : 5Grms, 5Hz to 500Hz, 3 Axis

EMC CE, FCC, EN50155, EN50121-3-2
