Вбудована графічна станція ECS-9200

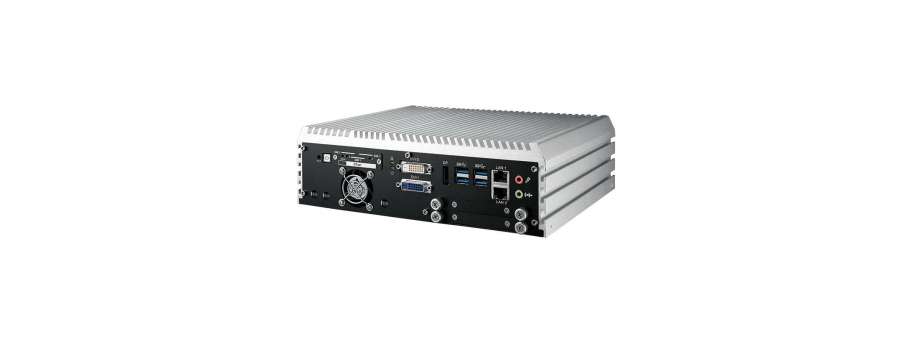

Захищена робоча станція Vecow ECS-9200 на Intel® Xeon®/Core™ i7 (Skylake-S) з вбудованою графікою NVIDIA GeForce® GTX 950

Промислові комп'ютери >> Вбудовувані комп'ютери для транспорту

 Вартість та наявність

Виробник: Vecow

Високопродуктивна компактна робоча станція Vecow серії ECS-9200/9100 на процесорі Intel® Xeon® / Core ™ i7 Processor (Kaby Lake) для встановлення на транспортних засобах або залізничному рухомому складі. Для високопродуктивної графіки і підключення 7 незалежних дисплеїв застосовується відеокарта NVIDIA GeForce® GTX 950 з архітектурою NVIDIA Pascal ™. Робоча станція серії ECS-9200/9100 відповідає вимогам стандартів EN50155, EN50121-3-2 в частині електромагнітної сумісності, кліматичних і механічних впливів.

Ключові характеристики

  • Підтримка високопродуктивних процесорів Intel® Xeon® / Core ™ i7 6/7-го покоління в LGA 1151 сокет
  • Серверний контролер процесора C236
  • Графічне ядро ​​NVIDIA GeForce® GTX 950 з архітектурою NVIDIA Pascal ™
  • До 7-ми незалежних відеовиходів з інтерфейсами DVI-D, DVI-I, DisplayPort і HDMI
  • Оперативна пам'ять DDR4 2133MHz, 2 сокета для встановлення, максимально 32GB (ECC / Non-ECC)
  • 2 незалежних мережевих інтерфейсу GigE LAN, з підтримкою iAMT 11.0
  • 3 слота для встановлення SIM карт 3G / 4G / LTE / WiFi / GPRS / UMTS
  • Місце для накопичувачів - 2 знімних відсіка 2.5" SSD, 1 CFast, 1 M2DOM, 2 SATA III
  • Слоти розширення - 1 M.2 Socket, 3 Mini PCIe / mSATA
  • 8 зовнішніх портів USB 3.0 і 1 внутрішній USB 2.0
  • 4 послідовних COM порту RS-232/422/485 з електростатичним захистом
  • Порт дискретного ввоода-виведення загального призначення 16 GPIO
  • Живлення від 10V до 36V постійної напруги з захистом від викидів до 80V
  • Налаштовується управління включенням від запалювання автомобіля
  • Робочий діапазон температур від -40 ° C до 60 ° C

Захищені робочі станції Vecow серії ECS-9200/9100 з графічним адаптером NVIDIA GeForce® GTX 950 оснащуються великою кількістю інтерфейсів вводу-виводу, ізольованими портами, слотами розширення і являють собою вискоінтегріроване, все-в-одному рішення для систем відоспостереження, відеоаналітики і відображення інформації на транспорті, де потрібна найвища надійність, компактність, робота в широкому діапазоні температур від -40 ° C до 60 ° C і відповідність спеціальним галузевим вимогам, наприклад EN50155 для залізничного транспорту.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ECS-9204MX-GTX950 Промисловий компактний комп'ютер Vecow ECS-9204MX-GTX950 (ECS-9200, NVIDIA GeForceR GTX 950, 6 GigE LAN w/4 X-coded M12 PoE+, 2 SSD Tray, 8 USB 3.0, 4 COM, 1 M2DOM, 3 SIM, 32 Isolated DIO)  80 550,9
ECS-9204M-GTX950 Промисловий компактний комп'ютер Vecow ECS-9204M-GTX950 (ECS-9200, NVIDIA GeForceR GTX 950, 6 GigE LAN w/4 A-coded M12 PoE+, 2 SSD Tray, 8 USB 3.0, 4 COM, 1 M2DOM, 3 SIM, 32 Isolated DIO)  77 276,4
ECS-9240-GTX950 Промисловий компактний комп'ютер Vecow ECS-9240-GTX950 (ECS-9200, NVIDIA GeForceR GTX 950, 6 GigE LAN w/4 PoE+, 2 SSD Tray, 8 USB 3.0, 4 COM, 1 M2DOM, 3 SIM, 32 Isolated DIO)  67 453,2
ECS-9100-GTX950 Промисловий компактний комп'ютер Vecow ECS-9100-GTX950 (ECS-9100, NVIDIA GeForceR GTX 950, 2 GigE LAN, 2 SSD Tray, 8 USB 3.0, 4 COM, 1 M2DOM, 3 SIM, 16 GPIO)  58 612,2

Додаткова інформація

Характеристики

System
Processor

Quad Core Intel® Xeon®/Core™ i7 Processor (Kaby Lake-S/Skylake-S)

Chipset Intel® C236
BIOS AMI
SIO IT8786E
Memory 2 DDR4 2133MHz SO-DIMM, up to 32GB (ECC/Non-ECC)
I/O Interface
Serial  4 COM RS-232/422/485 (ESD 8KV)
USB

- 8 USB 3.0 (External)

- 1 USB 2.0 (Internal)
Isolated DIO

16 GPIO

LED Power, HDD, Wireless
SIM Card  3 SIM Card Socket (External)
Expansion
Mini PCIe

3 Full-size for PCIe/USB/External SIM Card/mSATA

M.2 1 M.2 Socket (Key ID : M)
Graphics
Graphics Processor

- Intel® HD Graphics 630/530

- NVIDIA GeForce® GTX 950

Interface

8 Display interfaces :

- 1 DVI-D : Up to 1920 x1200 @ 60Hz

- 2 DVI-I : Up to 1920 x 1200 @ 60Hz

- 1 DisplayPort : Up to 4096 x 2304 @ 60Hz

- 3 DisplayPort : Up to 5120 x 3200 @ 60Hz

- 1 HDMI : Up to 5120 x 3200 @ 60Hz

Storage
SATA 2 SATA III support S/W RAID 0, 1
mSATA

3 SATA III (Mini PCIe Type, 6Gbps)

M2DOM 1 PCIe 3.0 (8GT/s)
Storage Device

- 1 CFast Socket, Push-in/Push-out Ejector

- 2 Front-access 2.5" SSD/HDD Tray

Audio
Audio Codec Realtek ALC892, 5.1 Channel HD Audio
Audio Interface 1 Mic-in, 1 Line-out
Ethernet
LAN 1 Intel® I219 GigE LAN supports iAMT 11.0
LAN 2 Intel® I210 GigE LAN
Power
Power Input 10V to 36V, DC-in
Power Interface 3-pin Terminal Block : V+, V-, Frame Ground
Ignition Control 16 Mode (Internal)
Remote Switch 3-pin Terminal Block
Surge Protection Up to 80V/1ms Transient Power
Others
TPM Optional Infineon SLB9665 supports TPM 2.0, LPC Interface
Watchdog Timer Reset : 1 to 255 sec./min. per step
Smart Management Wake on LAN, PXE supported
HW Monitor Monitoring temperature, voltages. Auto throttling control when CPU overheats.
Software Support
OS Windows 10, Windows 8.1, Windows 7, Linux
Mechanical
Dimension (W x L x H) 260mm x 215mm x 79mm (10.2” x 8.5” x 3.1”)
Weight 4.5 kg (9.92 lb)
Mounting

- Wallmount by mounting bracket

- DIN Rail Mount (Optional)

- 2U Rackmount (Optional)

Environment
Operating Temperature

35W TDP CPU :

- Core™ i7 : -40°C to 60°C (-40°F to 140°F)

- Xeon® E3-1268L v5 : -40°C to 60°C (-40°F to 140°F)

65W TDP CPU :

Core™ i7 : -40°C to 55°C (-40°F to 131°F)

80W TDP CPU :

Xeon® E3-1275 v6, E3-1275 v5, E3-1225 v5 : -40°C to 45°C (-40°F to 113°F)

Storage Temperature -40°C to 85°C (-40°F to 185°F)
Humidity 5% to 95% Humidity, non-condensing
Relative Humidity 95% at 60°C
Shock

- IEC 60068-2-27

- SSD : 50G @ wallmount, Half-sine, 11ms

Vibration

- IEC 60068-2-64

- SSD : 5Grms, 5Hz to 500Hz, 3 Axis

EMC CE, FCC, EN50155, EN50121-3-2
