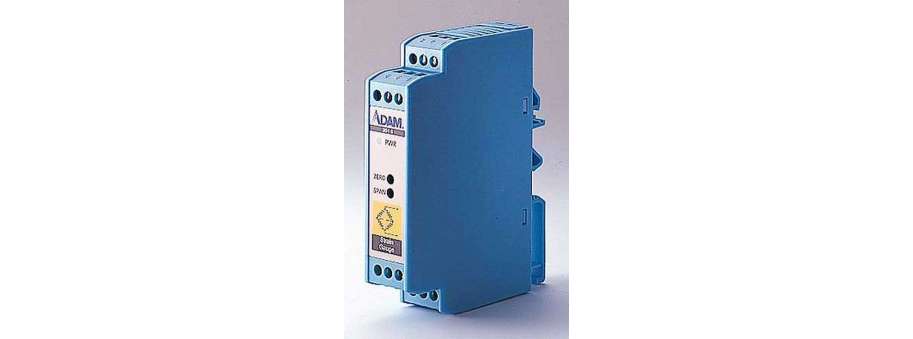

Модуль формирования сигнала ADAM-3016

Изолированный входной модуль тензодатчика Advantech ADAM-3016, монтируемый на DIN-рейку, с трехсторонней гальванической развязкой 1000 В постоянного тока между входом, выходом и питанием

Преобразование сигналов >> Нормирующие преобразователи

 Цены и наличие

Производитель: Advantech Co., Ltd.

ADAM-3016 - это модуль преобразования входного сигнала тензодатчика, устанавливаемый на DIN-рейку, с трехсторонней изоляцией 1000 В постоянного тока между входом, выходом и питанием. Конфигурируемый переключатель входов/ выходов предлагает широкий диапазон возможностей для тензодатчика. ADAM-3016 оснащен светодиодным индикатором для контроля сетевого питания и состояния преобразователя постоянного тока и 3 VR (ZERO, SPAN, EXCI) для калибровки диапазона ввода / вывода и напряжения возбуждения.

  • Трехсторонняя оптическая изоляция, 1000 В постоянного тока
  • Каналы вывода схемы «полный мост» (мВ или В), конфигурируемые с помощью переключателя
  • Конфигурируемый переключатель напряжения и токовых выходов

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
ADAM-3016-AE Ізольований модуль Advantech ADAM-3016 для перетворення сигналів тензометричних датчиків в нормовану напругу (Strain Gauge Input Module)  6 502,8 Доступно

Дополнительная информация

Specifications ADAM-3016

I/O


Accuracy ±0.1% of full range
Bandwidth 2.4 kHz (typical)
Isolation Mode Rejection >100 dB @ 50 Hz/60 Hz
Current Output Current: 0 ~ 20 mA Current load resistor: 0 ~ 500 Ω (Source)
Stability (Temperature Drift) 150 ppm (typical)
Voltage Specifications

Electrical input: ±10 mV,

±20 mV, ±30 mV, ±100 mV

Excitation voltage: 1 ~ 10 VDC (60 mA max)

Voltage Output Bipolar: ±5 V, ±10 V Unipolar: 0 ~ 10 V Impedance: < 50 Ω

General


Connectors Screw terminal
Enclosure ABS
Indicators Power LED indicator
Isolation 1,000 VDC (Three-way)
Power Consumption ≤ 1.85 W (voltage output) ≤ 2.15 W (current output)
Power Input 24 VDC ±10%
Dimensions (W x H x D) 23.2 x 101 x 93.5 mm (0.91" x 3.97" x 3.68")
Operating Temperature -10 ~ 70 °C (14 ~ 158 °F)
Storage Temperature -25 ~ 85 °C (-13 ~ 185 °F)
