Модуль формування сигналу ADAM-3016

Ізольований вхідний модуль тензодатчика Advantech ADAM-3016, що монтується на DIN-рейку, з тристоронньою гальванічною розв'язкою 1000 В постійного струму між входом, виходом та живленням

Перетворення сигналів >> Нормуючі перетворювачі

 Вартість та наявність

Виробник: Advantech

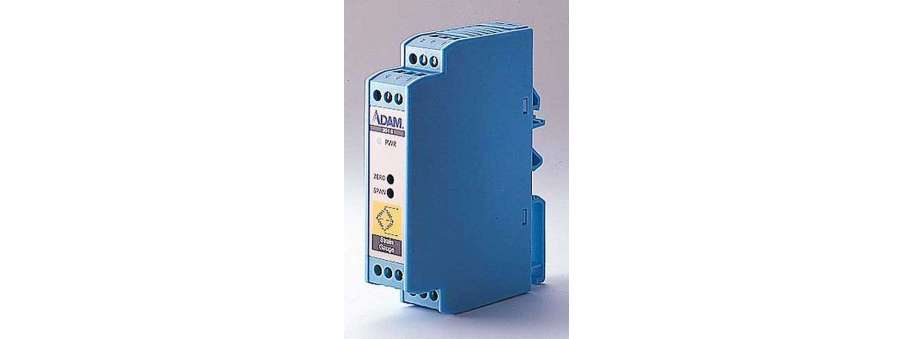

ADAM-3016 - це модуль перетворення вхідного сигналу тензодатчика, що встановлюється на DIN-рейку, з тристоронньою ізоляцією 1000 В постійного струму між входом, виходом та живленням. Конфігурований перемикач входів/ виходів пропонує широкий діапазон можливостей для тензодатчика. ADAM-3016 оснащений світлодіодним індикатором для контролю мережевого живлення та стану перетворювача постійного струму та 3 VR (ZERO, SPAN, EXCI) для калібрування діапазона вводу / виводу та напруги збудження.

  • Тристороння оптична ізоляція, 1000 В постійного струму
  • Канали виводу схеми «повний міст» (мВ чи В), конфігуровані за допомогою перемикача
  • Конфігурований перемикач напруги й виходів струму

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ADAM-3016-AE Ізольований модуль Advantech ADAM-3016 для перетворення сигналів тензометричних датчиків в нормовану напругу (Strain Gauge Input Module)  6 559,0 Доступно

Додаткова інформація

Specifications ADAM-3016

I/O


Accuracy ±0.1% of full range
Bandwidth 2.4 kHz (typical)
Isolation Mode Rejection >100 dB @ 50 Hz/60 Hz
Current Output Current: 0 ~ 20 mA Current load resistor: 0 ~ 500 Ω (Source)
Stability (Temperature Drift) 150 ppm (typical)
Voltage Specifications

Electrical input: ±10 mV,

±20 mV, ±30 mV, ±100 mV

Excitation voltage: 1 ~ 10 VDC (60 mA max)

Voltage Output Bipolar: ±5 V, ±10 V Unipolar: 0 ~ 10 V Impedance: < 50 Ω

General


Connectors Screw terminal
Enclosure ABS
Indicators Power LED indicator
Isolation 1,000 VDC (Three-way)
Power Consumption ≤ 1.85 W (voltage output) ≤ 2.15 W (current output)
Power Input 24 VDC ±10%
Dimensions (W x H x D) 23.2 x 101 x 93.5 mm (0.91" x 3.97" x 3.68")
Operating Temperature -10 ~ 70 °C (14 ~ 158 °F)
Storage Temperature -25 ~ 85 °C (-13 ~ 185 °F)
