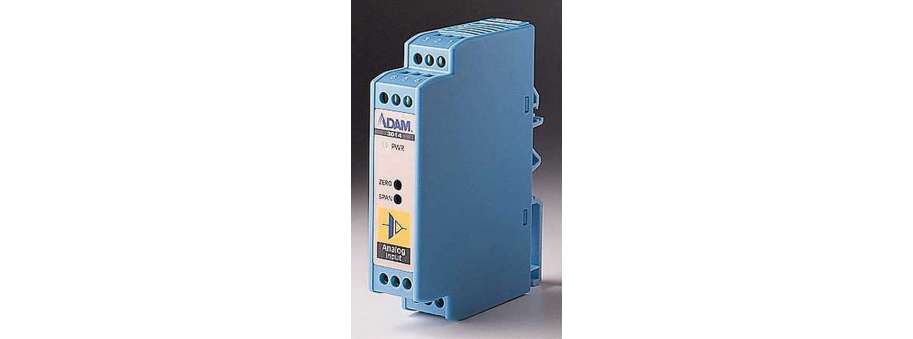

Ізольований модуль ADAM-3014

Нормалізатор аналогових сигналів від Advantech ADAM-3014 з гальванічною розв'язкою

Перетворення сигналів >> Нормуючі перетворювачі

 Вартість та наявність

Виробник: Advantech

ADAM-3014 - один з найбільш економічних, налаштовуваних у польових умовах нормалізатор сигналів з ізоляцією для захисту сигналів від шкідливого впливу контуру заземлення, перепон від двигуна та інших електричених завад.

ADAM-3014 оснащений новим методом оптичної розв'язки, який забезпечує ізоляцію 1000 В постійного струму з низьким енергоспоживанням, особливою точністю та стабільністю в широкому діапазоні робочих середовищ.

  • Гальванічна ізоляція 1000 В пост. струму
  • Широкий діапазон сигналів вводу/виводу
  • Простота налаштуваннь діапазонів сигналів вводу/виводу
  • Зручність монтажу на DIN-рейку
  • Низький рівень енергоспоживання: 0.85 Вт (вихідна напруга)
  • Діапазон робочих температур від -10 до +70 °C
  • Живлення від +24 В пост. струму

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ADAM-3014-AE Модуль нормалізації аналогових сигналів з гальванічною розв'язкою Advantech ADAM-3014  4 983,3 Доступно

Додаткова інформація

I/O


Accuracy ±0.1% of full range (typical)
Common Mode Rejection > 100 dB @ 50 Hz/60 Hz
Current Input Bipolar: ±20 mA Unipolar: 0 ~ 20 mA Input impedance: 250 Ω
Current Output 0 ~ 20 mA
Stability (Temperature Drift) 150 ppm (typical)
Voltage Input

Bipolar input: ±10 mV, ±50 mV,

±100 mV, ±0.5 V,

±1.0 V, ±5 V, ±10 V

Unipolar input: 0 ~ 10 mV, 0 ~ 50 mV,

0 ~ 100 mV, 0 ~ 0.5 V,

0 ~ 1 V, 0 ~ 5 V,

0 ~ 10 V

Input impedance: 2 MΩ

Input bandwidth: 2.4 kHz (typical)

Voltage Output

Bipolar: ±5 V, ±10 V Unipolar: 0 ~ 10 V Impedance: < 50 Ω Drive: 10 mA max.

General


Connectors Screw terminal
Enclosure ABS
Indicators Power LED indicator
Isolation 1,000 VDC (three way)
Power Consumption

0.85 W (voltage output)

1.2 W (current output)

Power Input 24 VDC ±10%
Dimensions (W x H x D)

23.2 x 101 x 93.5 mm

(0.91" x 3.97" x 3.68")

Operating Temperature

-10 ~ 70 °C

(14 ~ 158 °F)

Storage Temperature -25 ~ 85 °C (-13 ~ 185 °F)
