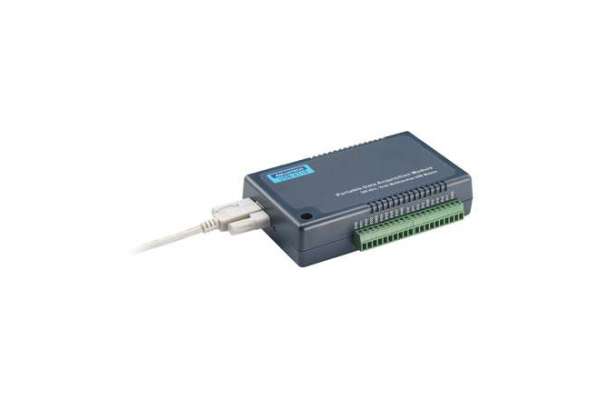

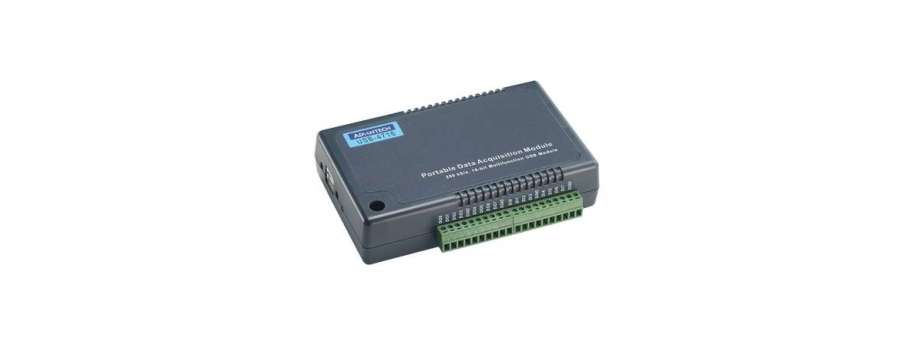

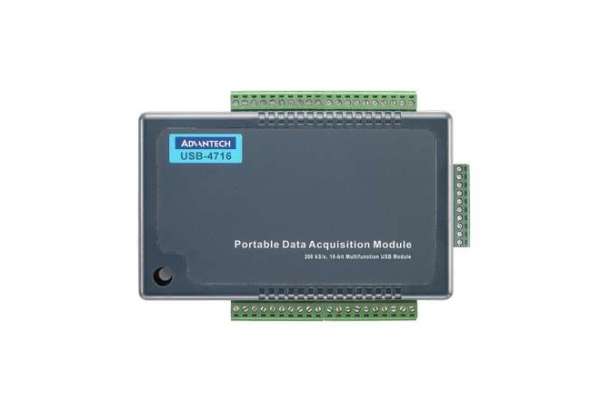

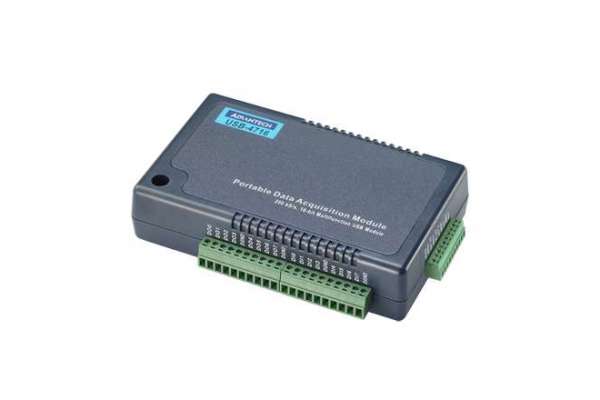

Многофункциональный USB-модуль USB-4716 от Advantech 200 kS / s, 16 бит, 16 каналов

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
USB-4716-AE Внешний многофункциональный модуль АЦП с интерфейсом USB. 200KS/s, 16-bit  32 350,5

Серия USB-4700 включает в себя модули сбора данных plug-and-play, которые можно устанавливать, не открывая корпус; просто подключите модули для доступа к собранным данным. Надежные и достаточно прочные для промышленного применения, но при этом достаточно доступные для домашних систем, модули серии USB-4700 предоставляют простые и эффективные средства добавления возможности измерения и управления в компьютеры с USB-интерфейсом.

USB-4716 предлагает 16 односторонних/8 дифференциальных аналоговых входов с разрешением 16 бит, пропускную способность до 200 кС/с, 16 цифровых входов/выходов, 1 счетчик пользователя и 2 16-разрядных аналоговых выхода. Кроме того, поскольку USB-4716 получает питание от компьютера через порт USB, не требуется подключение внешнего питания, что делает этот модуль наиболее экономичным решением для различных приложений тестирования и измерений.

  • Поддерживает USB 2.0
  • Портативный
  • Питание от шины
  • 16 x каналов аналогового ввода
  • Аналоговый вход с разрешением 16 бит
  • Частота дискретизации до 200 кС/с
  • 8-канальный цифровой вход/8-канальный цифровой выход, 2-канальный аналоговый выход и 1 x 32-битный счетчик
  • Съемные винтовые клеммы на модулях
  • Подходит для монтажа на DIN-рейку
  • 1 x Запираемый USB-кабель в комплекте для обеспечения безопасности подключения

Дополнительная информация

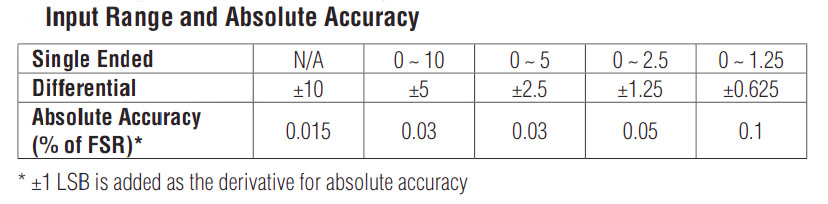

Analog Input

Channels 16 Single ended/ 8 differential (software programmable)
Resolution 16 bits
Max. Sampling Rate 200 kS/s (for USB 2.0)
Note: The sampling rate of each channel is influenced by the number of used channels. For example, if 4 channels are used, the sampling rate will be 200k/4 = 50 kS/s per channel
FIFO Size 1,024 samples
Overvoltage Protection 30 Vp-p
Input Impedance 1 GW
Sampling Modes Software, onboard programmable pacer, or external

Analog Output

Channels 2
Resolution 16 bits
Output Rate Static update
Output Range (V, software programmable)
Internal Reference
  • Unipolar 0 ~ 5 , 0 ~ 10
  • Bipolar ±5, ±10
Slew Rate 0.125 V/µs
Driving Capability 5 mA
Output Impedance 0.1 Ω max.
Operation Mode Single output
Accuracy Relative: ±1 LSB

Digital Input

Channels 8
Compatibility 3.3 V/5 V/TTL
Input Voltage
  • Logic 0: 1.0 V max.
  • Logic 1: 2.0 V min.

Digital Output

Channels 8
Compatibility 3.3 V/TTL
Output Voltage
  • Logic 0: 0.4 V max.
  • Logic 1: 2.4 V min
Output Capability
  • Sink: 6 mA (sink)
  • Source: 6 mA (source)

Event Counter

Channels 1
Compatibility 3.3V/TTL
Max. Input Frequency 1 kHz

General

Bus Type USB 2.0
I/O Connector Onboard screw terminal
Dimensions (L x W x H) 132 x 80 x 32 mm (5.2" x 3.15" x 1.26")
Power Consumption
  • Typical: 5 V @ 360 mA
  • Max.: 5 V @ 450 mA
Operating Temperature 0 ~ 60 °C (32 ~ 158 °F)
Storage Temperature -20 ~ 70 °C (-4 ~ 158 °F)
Operating Humidity 5 ~ 85% RH non-condensing
Storage Humidity 5 ~ 95% RH non-condensing
