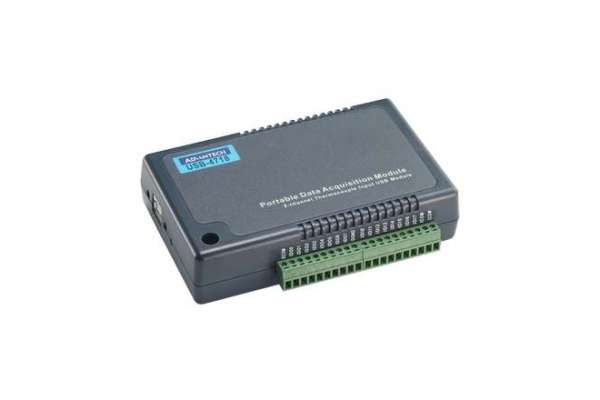

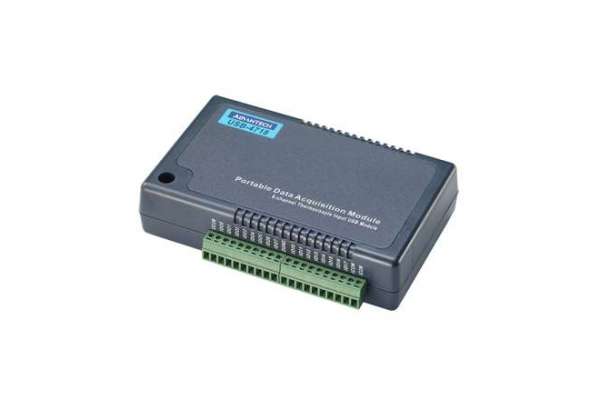

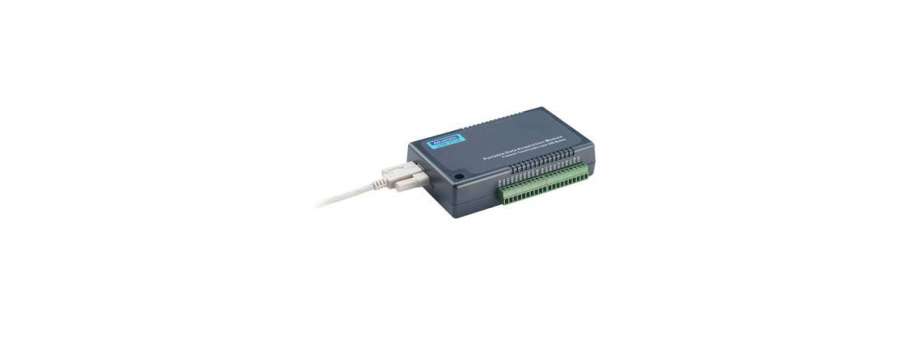

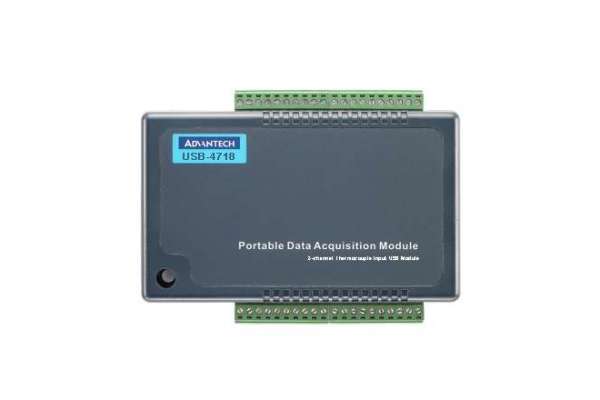

USB модуль USB-4718

8-канальный USB-модуль для термопар Advantech с 8-канальным изолированным цифровым входом USB-4718

Преобразование сигналов >> Внешние USB-модули ввода-вывода

 Цены и наличие

Производитель: Advantech Co., Ltd.

Серия USB-4700 это модули сбора данных plug-and-play, которые можно устанавливать, не открывая корпус; просто подключите модули для доступа к собранным данным.

Надежные и прочные для промышленного применения, но при этом достаточно доступные для домашних систем, модули серии USB-4700 предоставляют простые и эффективные средства добавления возможностей измерения и управления в компьютеры с USB-интерфейсом.

USB-4718 предлагает 8 входов для термопар с разрешением 16 бит и точностью входного диапазона до 0,1%. Благодаря своей компактной и портативной конструкции USB-4718 идеально подходит для использования в полевых условиях. Кроме того, входные каналы модуля могут быть индивидуально настроены для работы с несколькими типами датчиков.

  • Поддерживает USB 2.0
  • Поддерживает входы напряжения, тока и термопары
  • Питание от шины
  • 8 входных каналов для термопар
  • Изоляция 2500 В постоянного тока
  • Поддерживает токовый вход 4 ~ 20 мА
  • Съемный винтовой зажим на модулях
  • 8-канальный изолированный цифровой вход и 8-канальный изолированный цифровой выход
  • Подходит для монтажа на DIN-рейку
  • В комплект входит 1 запираемый USB-кабель для безопасности подключения

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
USB-4718-AE Модуль Advantech USB-4718, із USB інтерфейсом, введення 8 каналів термопар  8 729,8 Доступно

Дополнительная информация

Analog Input


Accuracy ±0.1% for voltage input
Bandwidth
  • 13.1 Hz @ 50 Hz,
  • 15.72 Hz @ 60 Hz
Channels 8 differential
Independent Channel Configuration Yes
CMR @ 50/60 Hz 92 dB min
Resolution 16 bits
Input Impedance 1.8 MΩ
lnput Range
  • 0 ~ 15 mV, 0 ~ 50 mV, 0 ~ 100 mV,
  • 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V,
  • 0 ~ 20 mA, 4 ~ 20 mA
lnput Types Thermocouple, mV, V, mA
Sampling Rate 10 S/s (shared for all channels)

Note: Because of the hardware design, the sampling rate for each channel is fixed at 10/8 = 1.25 S/s per channel regardless of the number of channels used.
Span Drift ±25 ppm/°C
TVS/ESD Protection Built in
Zero Drift ±0.3 µV/°C

Isolated Digital Input


Channels 8
Input Voltage
  • Logic 0: 3 V max.
  • Logic 1: 5 V min. (30 V max.)
Isolation Protection 2,500 VDC
Opto-Isolator Response 25 µs

Isolated Digital Output


Channels 8
Output Type Sink (NPN)
Isolation Protection 2,500 VDC
Output Voltage 5 ~ 30 VDC, 1.1 A max./ total
Sink Current 200 mA max./channel
Opto-Isolator Response 25 µs

General


Bus Type USB 2.0
I/O Connector Onboard screw terminal
Dimensions (Lx W x H) 132 x 80 x 32 mm (5.2" x 3.15" x 1.26")
Power Consumption 100 mA @ 5 V
Watchdog Timer 1.6 sec. (system)
Operating Temperature 0 ~ 60 °C (32 ~ 140 °F)
Storage Temperature -20 ~ 70 °C (-4 ~ 158 °F)
Storage Humidity 5 ~ 95% RH non-condensing
