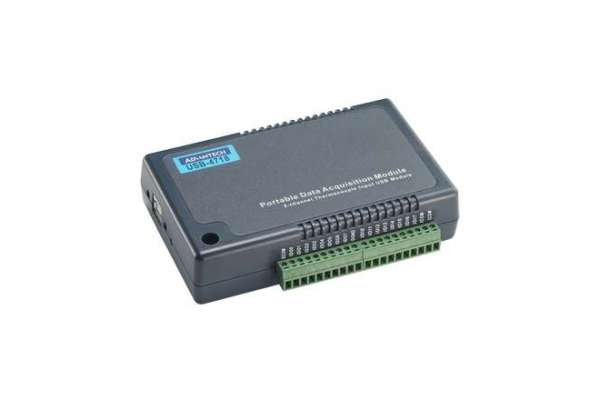

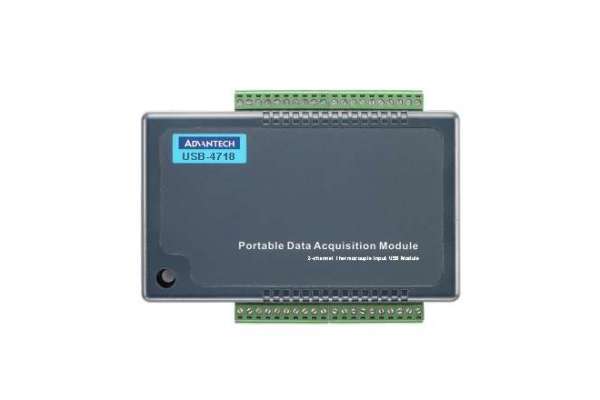

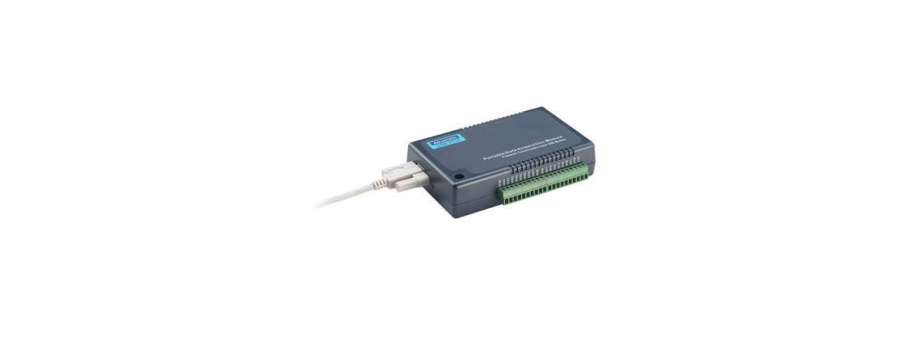

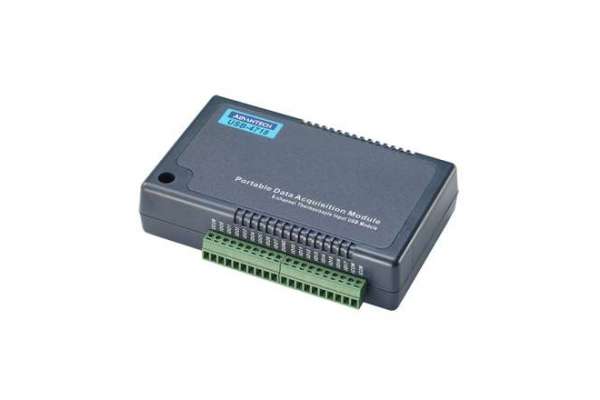

8-канальний USB-модуль для термопар Advantech з 8-канальним ізольований цифровим входом USB-4718

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
USB-4718-AE Модуль Advantech USB-4718, із USB інтерфейсом, введення 8 каналів термопар  11 518,5

Серія USB-4700 це модулі збору даних plug-and-play, які можна встановити, не відкриваючи корпус; просто підключіть модулі для доступу до зібраних даних.

Надійні та міцні для промислового застосування, але при цьому достатньо доступні для домашніх систем, модулі серії USB-4700 надають прості та ефективні засоби додавання можливостей вимірювання та управління в комп'ютері з USB-інтерфейсом.

USB-4718 пропонує 8 входів для термопар з роздільною здатністю 16 біт та точністю вхідного діапазона до 0,1%. Завдяки своїй компактній та портативній конструкції USB-4718 ідеально підходить для використання в польових умовах. Крім того, вхідні канали модуля можуть бути індивідуально налаштовані для роботи з декількома типами датчиків.

  • Підтримує USB 2.0
  • Підтримує входи напруги, струму та термопари
  • Живлення від шини
  • 8 вхідних каналів для термопар
  • Ізоляція 2500 В постійного струму
  • Підтримує токовий вхід 4 ~ 20 мА
  • З'ємний гвинтовий зажим на модулях
  • 8-канальний ізольований цифровий вхід та 8-канальний ізольований цифровий вихід
  • Підходить для монтажу на DIN-рейку
  • В комплект входить 1 USB-кабель, що закривається, для безпеки підключення

Додаткова інформація

Analog Input

Accuracy ±0.1% for voltage input
Bandwidth
  • 13.1 Hz @ 50 Hz,
  • 15.72 Hz @ 60 Hz
Channels 8 differential
Independent Channel Configuration Yes
CMR @ 50/60 Hz 92 dB min
Resolution 16 bits
Input Impedance 1.8 MΩ
lnput Range
  • 0 ~ 15 mV, 0 ~ 50 mV, 0 ~ 100 mV,
  • 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V,
  • 0 ~ 20 mA, 4 ~ 20 mA
lnput Types Thermocouple, mV, V, mA
Sampling Rate 10 S/s (shared for all channels)
Note: Because of the hardware design, the sampling rate for each channel is fixed at 10/8 = 1.25 S/s per channel regardless of the number of channels used.
Span Drift ±25 ppm/°C
TVS/ESD Protection Built in
Zero Drift ±0.3 µV/°C

Isolated Digital Input

Channels 8
Input Voltage
  • Logic 0: 3 V max.
  • Logic 1: 5 V min. (30 V max.)
Isolation Protection 2,500 VDC
Opto-Isolator Response 25 µs

Isolated Digital Output

Channels 8
Output Type Sink (NPN)
Isolation Protection 2,500 VDC
Output Voltage 5 ~ 30 VDC, 1.1 A max./ total
Sink Current 200 mA max./channel
Opto-Isolator Response 25 µs

General

Bus Type USB 2.0
I/O Connector Onboard screw terminal
Dimensions (Lx W x H) 132 x 80 x 32 mm (5.2" x 3.15" x 1.26")
Power Consumption 100 mA @ 5 V
Watchdog Timer 1.6 sec. (system)
Operating Temperature 0 ~ 60 °C (32 ~ 140 °F)
Storage Temperature -20 ~ 70 °C (-4 ~ 158 °F)
Storage Humidity 5 ~ 95% RH non-condensing
