Маршрутизаторы Advantech обеспечивают удаленную загрузку данных для нефтегазовой отрасли

Синьцзян подвержен различным погодным условиям и эффективное управление полевыми устройствами является серьезной проблемой.

Примеры и решения >> Автоматизация в энергетике

Маршрутизаторы Advantech обеспечивают удаленную загрузку данных для нефтегазовой отрасли

История проекта

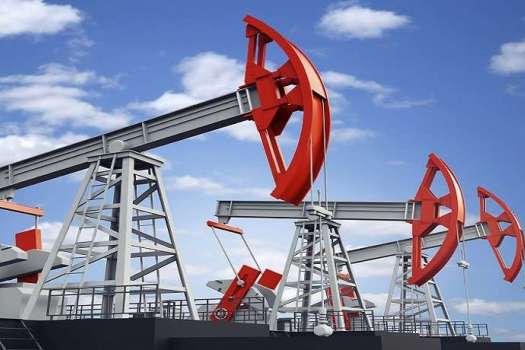

Будучи крупнейшей китайской провинцией, Синьцзян подвержен разнообразным погодным условиям, особенно учитывая, что высоты варьируются от уровня моря до горных вершин выше 6000 м. При условии соблюдения этих условий тысячи нефтяных насосов принадлежат Китайской национальной нефтяной корпорации (CNPC). Эффективное управление полевыми устройствами является серьезной проблемой.

Задача

Как и на многих других месторождениях, CNPC в прошлом использовал GPRS DTU модемы для загрузки полевых данных, и этот подход требует жесткого соединения для подключения оборудования к сети. Однако растущие требования к пропускной способности полевых данных и технические усовершенствования сделали модемы DTU более непригодным вариантом. В частности, ограничение размера пакета данных и пропускной способности передачи означает, что модемы DTU не способны поддерживать видеонаблюдение.

Данные наблюдения могут передаваться по беспроводному мосту или оптоволоконному кабелю, но это связано с более высокими затратами как на внедрение, так и на обслуживание. Однако последние достижения в технологии мобильной связи позволили снизить стоимость сетевого трафика, позволяя отправлять данные видеонаблюдения по сотовой сети, а не по физической.

Таким образом, чтобы облегчить сбор полевых данных и управление полевыми устройствами, CNPC решила реформировать системы передачи данных, используемые на некоторых нефтяных скважинах.

Системные требования

Чтобы расширить возможности передачи данных при одновременном снижении связанных с этим затрат, CNPC выбрала решение для глобальной сети (WAN) на месторождении. Это означает, что данные могут передаваться через сотовую сеть с месторождения на платформу CNPC. Чтобы обеспечить достаточный уровень пропускной способности данных для живого видео, требовалось подключение 3G / 4G. Кроме того, после всемирной атаки WannaCry в 2017 году CNPC также внедрила особые требования к безопасности в Интернете, то есть обеспечение безопасности передачи данных было основным направлением этой реформы. Таким образом, с Advantech были проведены переговоры, с целью поиска подходящего решения.

Решение

Для промышленных сотовых маршрутизаторов Advantech рекомендует использовать маршрутизатор BB-SL306 4G, который оснащен коммуникационным модулем 4G, разработанным по технологиям Huawei, и высоко ценится за его высокую стабильность в промышленных приложениях. Это устройство обеспечивает достаточную мощность процессора (1 ГГц), ОЗУ (512 МБ) и флэш-память (256 МБ). Кроме того, он поддерживает 4G Full Netcom в Китае и имеет SDK для Python на Linux. Он также предоставляет возможности подключения RS-232 и цифрового ввода / вывода. BB-SL306 также имеет широкую температуру в работе (от -40 до 75 ° C) и может выдерживать экстремальные погодные условия.

Маршрутизаторы BB-SL306 были установлены с коммутаторами EKI-2525I в шкафах рядом с насосными отсеками, обеспечивая сетевое подключение для полевого оборудования, такого как камеры, PLC, RTU и другие устройства. Слоты расширения на EKI-2525I означают, что эти устройства очень эффективны в качестве концентраторов для полевых устройств и маршрутизаторов. Как и BB-SL306, EKI-2525I поддерживает широкий диапазон температур в работе (от -40 до 75 ° C), что делает его пригодным для применения в сложных условиях. Благодаря этому решению данные полевого оборудования могут быть загружены на центральную платформу.

По сравнению с решениями, предлагаемыми нашими конкурентами, BB-SL306 предлагает более высокий уровень безопасности и более высокую производительность, поддерживая множество VPN-подключений и программных брандмауэров. Кроме того, благодаря использованию SIM-карт CNPC и China Unicom, IP-адреса контролировались для обеспечения безопасной передачи данных на центральную платформу.

В ходе этой реформы использование статических IP-адресов позволило обеспечить безопасную трансляцию сетевых адресов, что означает, что персонал может иметь прямой доступ и устранять неисправности в нескольких нефтяных скважинах одновременно, что ранее было невозможно с модемами DTU. Таким образом, будущие полевые инспекции будут более эффективными.

Особенности и преимущества

Заключение

После установки сотрудники смогли наблюдать за полевым оборудованием с помощью видео в реальном времени, просто войдя на центральную платформу, что обеспечило безопасность нефтяных скважин. Что касается фоновых операций, маршрутизатор BB-SL306 был настроен на автоматическую загрузку полевых данных через заданные интервалы. В случае каких-либо неполадок с полевым устройством сотрудники теперь могут напрямую обращаться к интересующему устройству для удаленного поиска неисправностей через VPN, что позволяет полностью реализовать удаленную работу устройств.
