Преобразователь ADAM-4541 / ADAM-4542 +

Оптоволоконный преобразователь Advantech ADAM-4541/ADAM-4542+ с автоматическим управлением потоком данных по RS-485.

Преобразование сигналов >> Устройства распределенного ввода-вывода

 Цены и наличие

Производитель: Advantech Co., Ltd.

Передача по оптоволокну обеспечивает преимущества широкой полосы пропускания, невосприимчивости к помехам EMI / RFI и безопасной передачи данных. ADAM-4541 / ADAM-4542 + может использоваться как соединение RS-232/422/485 point-to-point или point-to-multipoint для передачи и преобразования полнодуплексных / полудуплексных сигналов и их эквивалентов в оптоволоконной среде. Волоконная оптика - идеальное решение для приложений, в которых передающая среда должна быть защищена от электрического воздействия, молнии, атмосферных условий или химической коррозии.

ADAM-4542 + специально разработан для связи различного оборудования, оснащенного портом связи RS-232/422/485 (например, компьютерных систем или производственных машин). Используя стандартный оптоволоконный соединитель типа SC, оптоволоконные порты модуля могут подключаться к оптоволоконным кабелям широкого диапазона размеров, включая 62,5 / 125, 250/125, 100/140 мм.

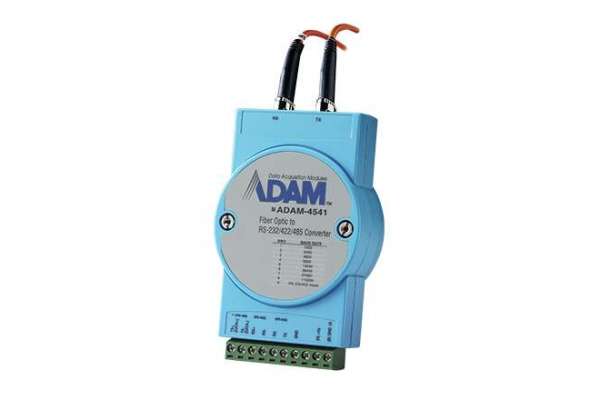

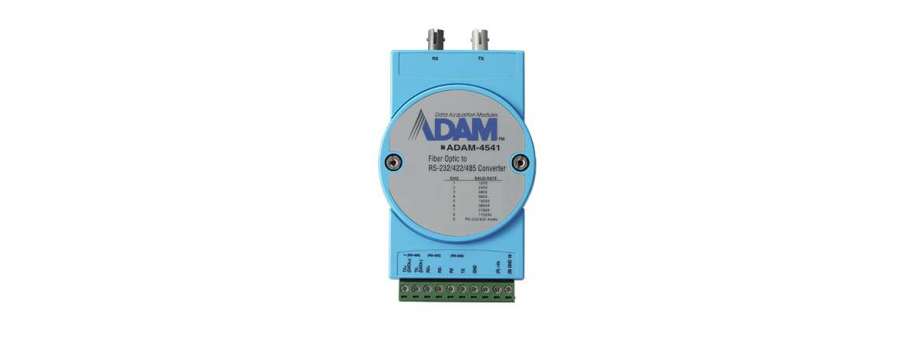

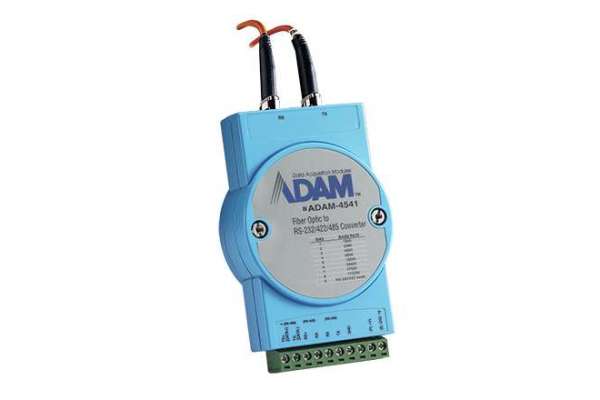

ADAM-4541

Многомодовый преобразователь оптоволокна в RS-232/422/485:

  • 2 волоконно-оптических разъема ST
  • Режим работы: Point-to-Point и Ring (полудуплекс)
  • Полудуплексный / дуплексный, двунаправленный режим передачи
  • Автоматическое управление потоком данных RS-485
  • Светодиодный индикатор для контроля состояния

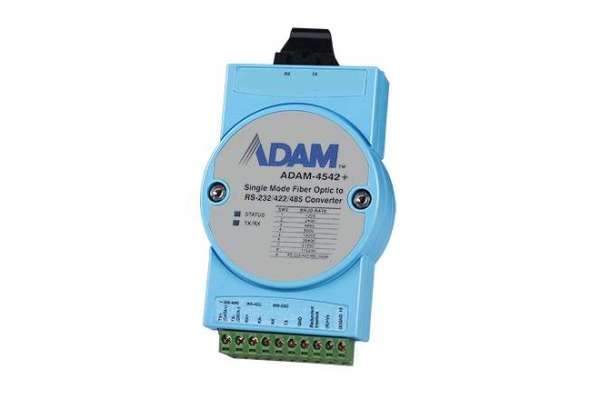

ADAM-4542+

Одномодовый преобразователь оптоволокна в RS-232/422/485:

  • 1 волоконно-оптический разъем SC
  • Режим работы: Point-to-Point, Redundant и Ring (полудуплекс)
  • Полудуплексный / дуплексный, двунаправленный режим передачи
  • Автоматическое управление потоком данных RS-485
  • Светодиодный индикатор для контроля состояния

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
ADAM-4541-BE Промисловий медіаконвертор Advantech ADAM-4541, Fiber Optic (Milti-mode) to RS-232/422/485 Converter 2 x ST fiber connector, -10 ~ 70°C  6 670,1 Доступно
ADAM-4542+-BE Промисловий медіаконвертор Advantech ADAM-4542+, Fiber Optic (Single-mode) to RS-232/422/485 Converter 1 x SC fiber connector, -10 ~ 70°C  13 348,8 Доступно

Дополнительная информация

Specifications ADAM-4541 ADAM-4542+

General


Power Input Unregulated 10 ~ 30 VDC Unregulated 12 ~ 24 VDC
Connectors 1 x plug-in terminal block (#14 ~ 22 AWG) (RS-232/422/485) 2 x ST fiber connector 1 x plug-in terminal block (#14 ~ 22 AWG) (RS-232/422/485) 1 x SC fiber connector
Power Consumption 1.5 W @ 24 VDC 3 W @ 24 VDC
Operation Modes Support Point-to-Point, and Ring (half-duplex) Support Point-to-Point, Redundant and Ring (half-duplex)

Fiber Optic Communications


Optical Power Budget  (Attenuation) 15 dB (measured with 62.5/125 μm) 15 dB
Transmission Distance 2.5 km 15 km
Transmission Mode Multi mode (Send and Receive) Single mode (Send and Receive)
Wavelength 820 nm 1310 nm

Serial Communications


Communication Mode Asynchronous Asynchronous
Speed Modes (bps) 1200, 2400, 4800, 9600, 19.2 k, 38.4 k, 57.6k, 115.2 k and RS-232/422 mode (switchable)

1200, 2400, 4800, 9600, 19.2 k, 38.4 k, 57.6 k, 115.2 k, 230.4 k, 460.8 k, 921.6 k and RS-232/422 mode (switchable)

* The highest speed for RS-232 mode is 115.2 kbps

Transmission Mode Full/half duplex, bidirectional Full/half duplex, bidirectional

Environment


Operating Humidity 5 ~ 95% RH 5 ~ 95% RH
OperatingTemperature -10 ~ 70°C (14 ~ 158°F) -10 ~ 70°C (14 ~ 158°F)
Storage Temperature -25 ~ 85°C (-13 ~ 185°F) -25 ~ 85°C (-13 ~ 185°F)
