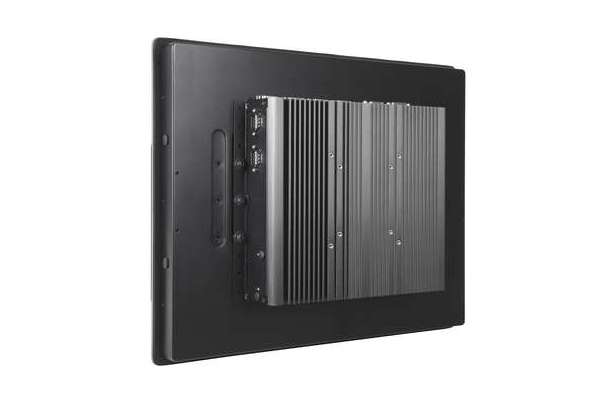

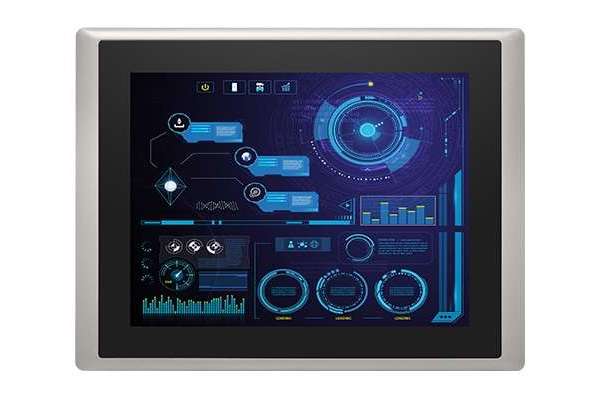

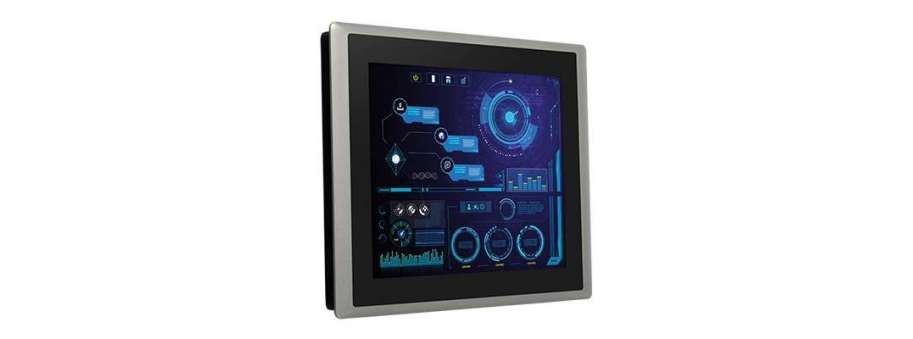

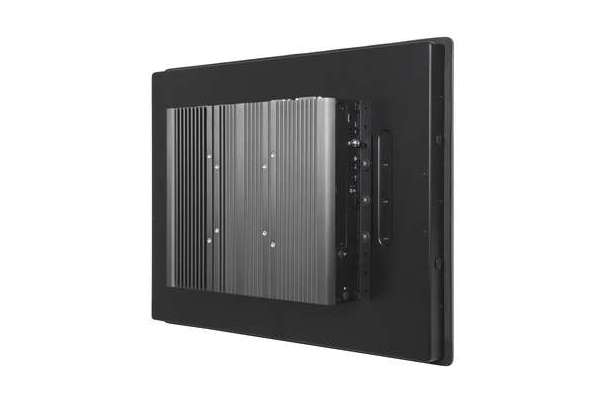

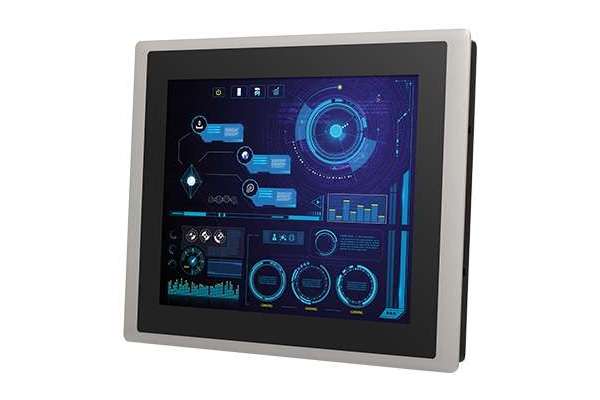

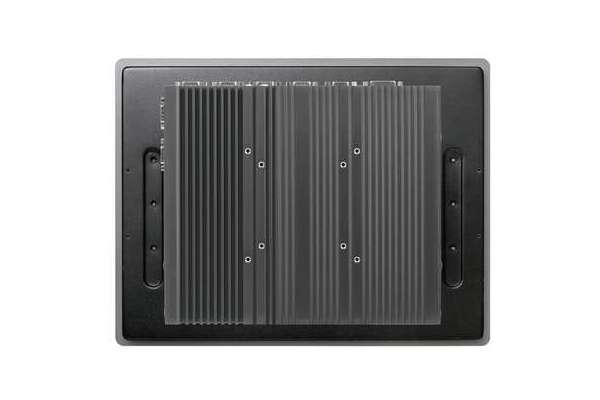

Сенсорный ПК с процессором Intel® Core™ U-серии 6-го поколения, безвентиляторным охлаждением, технологиями CFM и CDS Cincoze CV-112H/P2002
Серия Cincoze CV-112H/P2002 — это высокопроизводительный 12.1" сенсорный панельный ПК без вентилятора и джамперов, работающий на процессорах Intel® Core™ 6-го поколения серии U, обеспечивающий большую вычислительную мощность, более быструю обработку данных и 40%-ное повышение производительности графики при потреблении всего 15 Вт энергии.
Серия CV-112H/P2002 поддерживает технологию CFM (Control Function Module) — собственный интерфейс Cincoze со встроенным повышением мощности и управляющим сигналом, позволяющий расширить функции PoE и определения зажигания с помощью дополнительных плат CFM. Кроме того, Cincoze предлагает полный набор плат расширения Mini-PCIe (MEC) для добавления дополнительных портов ввода/вывода через универсальный інтерфейс розширення. Серия CV-112H/P2002 выпускается в тонкой версии и версии с возможностью расширения (расширение с помощью карт PCI/PCIe), созданных с использованием выдающейся модульной конструкции для максимальной гибкости и удовлетворения разнообразных промышленных задач. Серия CV-112H/P2002 — это по-настоящему надежная вычислительная система, поддерживающая широкий диапазон рабочих температур, широкий диапазон входного постоянного напряжения от 9 В до 48 В и различные виды промышленной защиты. Более того, схема мгновенной перезагрузки позволяет системе справляться с критическими запросами питания в заводских условиях. Серия CV-112H/P2002 имеет встроенный суперконденсатор, что позволяет избежать высоких затрат на замену батарей CMOS и обеспечивает абсолютную необслуживаемость.
- 12.1" XGA TFT-LCD с резистивным 5-проводным / проекционно-емкостным сенсорным экраном
- Встроенный процессор Intel® Core™ 6-го поколения серии U (15 Вт)
- 2 разъема DDR4 SO-DIMM, поддержка до 32 ГБ
- Встроенная графика Intel® HD Graphics 520, поддержка трех дисплеев
- 2 отсека для 2.5" SATA HDD, 1 разъем mSATA и 1 разъем CFast
- Передняя панель из литого алюминия, соответствующая стандарту IP65
- 2 полноразмерных разъема Mini-PCIe для беспроводной связи и расширения ввода/вывода
- Поддержка технологии CFM для PoE и определения зажигания
- Широкий набор портов ввода/вывода (2x GbE LAN, 6x COM, 5x USB, 16x изолированных DIO)
- Поддержка технологии мгновенной перезагрузки
- Широкий диапазон рабочих температур
- Встроенный суперконденсатор (SuperCap) вместо CMOS-батареи – не требует обслуживания
- PCI/PCIe Доступна расширяемая версия (только для P2002E)
Дополнительная информация
| CV-112HR / CV-112HC | |
Display |
|
| LCD Size | 12.1" (4:3) |
| Max. Resolution | 1024 x 768 |
| Brightness (cd/m2) | 500 |
| Contrast Ratio | 700 : 1 |
| LCD Color | 16.7M |
| Pixel Pitch (mm) | 0.24 (H) x 0.24 (V) |
| Viewing Angle (H-V) | 160 / 140 |
| Backlight LED Life Time | 50,000 hrs (LED Backlight) |
Touch Screen |
|
| Touch Type |
|
| Wet Touch Tracking | + for CV-112HC |
Physical |
|
| Dimension ( W x D x H ) | 345 x 265.3 x 57 mm |
| Weight Information | 3.16 kg |
| Mechanical Construction | Die-Casting Flat Surface |
Power |
|
| Power Consumption |
|
Environment |
|
| Front Panel Protection | IP 65 Compliant |
| Operating Temperature |
|
| Storage Temperature | -30°C to 80°C (-22°F to 176°F) |
| Relative Humidity | 90% RH @ 40°C (Non-condensing) |
| EMC | CE, UKCA, FCC, ICES-003 Class A |
| EMI |
|
| EMS |
|
| Safety | UL, cUL, CB, IEC, EN 62368-1 |
System |
|
| Processor | Onboard 6th Intel® Core™ U processors (Skylake) - Intel® Core™ i5-6300U processor (3M Cache, up to 3.00 GHz) - Intel® Core™ i3-6100U processor (3M Cache, 2.30 GHz) - TDP: 15 |
| Memory |
|
| BIOS | AMI 64Mbit SPI BIOS |
Graphics |
|
| Graphics Engine | Integrated Intel® UHD Graphics 520 |
| Maximum Display Output | Supports Triple Independent Display |
| CDS | 1x CDS Connector for Cincoze Display Module |
| VGA | 1x VGA Connector(1920 x 1080 @60Hz), DB-15 |
| DVI-D | 1x DVI-D Connector (1920 x 1080 @ 60Hz) |
Audio |
|
| Audio Codec | Realtek® ALC888, High-Definition Audio |
| Speaker-out | 1x Speaker-out, Phone Jack 3.5mm |
| Mic-in | 1x Mic-in, Phone Jack 3.5mm |
I/O |
|
| LAN |
2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45
- GbE1: Intel® I219LM
- GbE2: Intel®
|
| USB | 4x USB 3.2 Gen1 (Type A), 1x USB 2.0 (Type A) |
| Serial Port | 6x RS-232/422/485 with Auto Flow Control Support 5V/12V, DB9 |
| DIO | 16x Isolated Digital I/O (8in/8out), 10-Pin Terminal Block |
Storage |
|
| SSD/HDD | 2x 2.5” HDD/SSD Bay, Support RAID 0/1 (Gen3) |
| mSATA | 2x mSATA (One Shared by Mini-PCIe Socket) (Gen2) |
| CFast | 1x CFast Socket (Gen 3) |
Expansion |
|
| Mini PCI Express | 2x Full-size Mini-PCIe Sockets |
| PCI Express |
for CV-112HC:
|
| SIM Socket | 1 x Front Accessible SIM Socket |
| Universal Bracket | 1x Universal I/O Bracket |
| CFM (Control Function Module) Interface | 2x CFM Interface for optional CFM-IGN or CFM-PoE (max 25.5W) Module Expansion |
| CDS (Convertible Display System) Technology | 1x Convertible Display System (CDS) Interface, Compact PCI Connector |
Power |
|
| Power Button | 1x ATX Power On/Off Switch |
| Power Mode Switch | 1x AT/ATX Mode Switch |
| Power Input | 1x 3-pin Terminal Block Connector with Power Input 9~48VDC |
| Power Adapter (Optional) |
|
| Remote Power On/Off | 1x Remote Power On/Off Connector, 2-pin Terminal Block |
Physical |
|
| Dimension( W x D x H ) |
|
| Weight Information |
|
| Mechanical Construction | Extruded Aluminum with Heavy Duty Metal |
| Mounting | Wall / VESA / CDS |
| Physical Design |
|
Operating System |
|
| Microsoft® Windows® | Windows® 10, Windows® 8.1, Windows® 7 |
| Linux | Linux® Kernel 4.4 |
Environment |
|
| Operating Temperature | Ambient with Air Flow: -25°C to 70°C (with Extended Temperature Peripherals) |
| Storage Temperature | -40°C to 85C |
| Relative humidity | 95% RH @ 40˚C (Non-condensing) |
| Shock | Operating, 50 Grms, Half-sine 11ms Duration (w/ SSD, according to IEC60068-2-27) |
| Vibration | Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64) |
| EMC | CE, UKCA, FCC, ICES-003 Class A |
| EMI |
|
| EMS |
|
