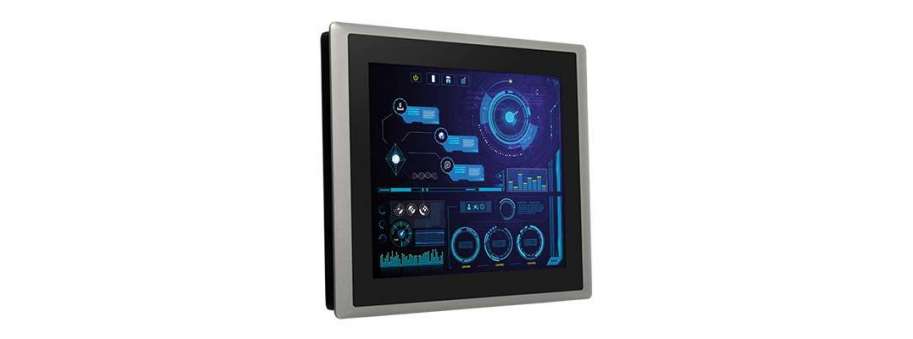

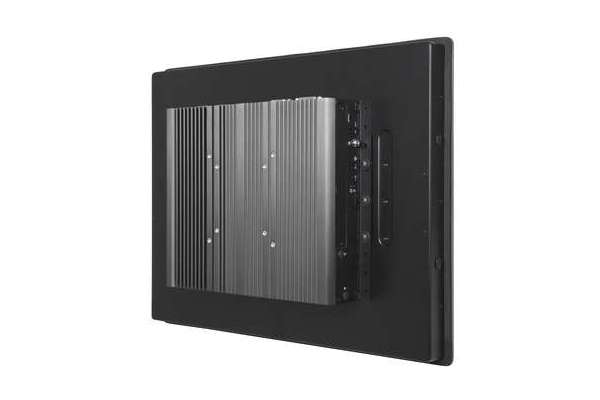

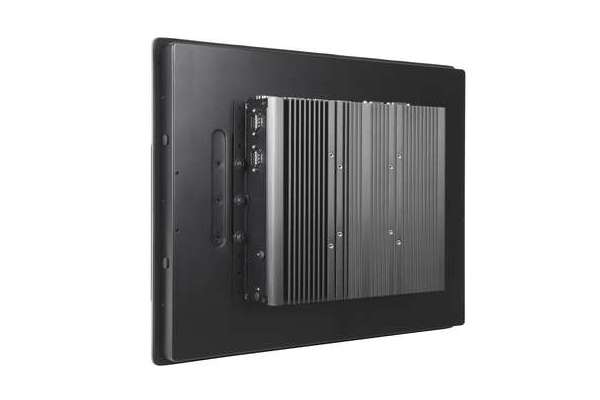

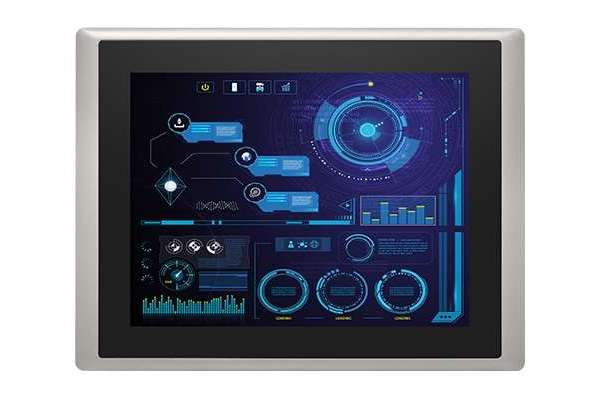

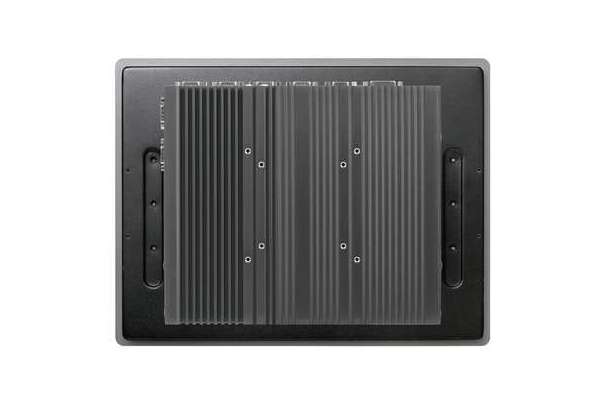

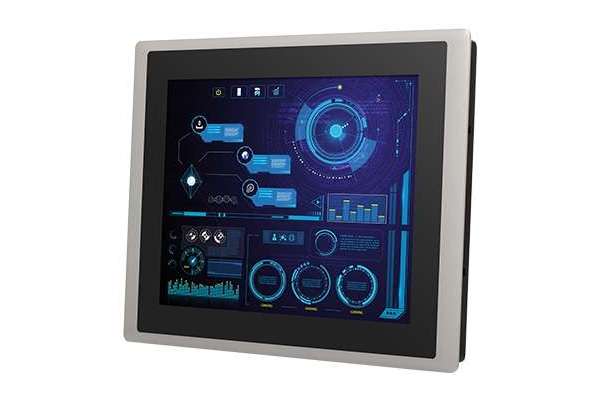

Сенсорний ПК на Intel® Core™ U-серії 6-го покоління, безвентиляторне охолодження, технології CFM і CDS Cincoze CV-112H/P2002

Виробник: Cincoze
Facebook Twitter Linkedin Mail

Серія Cincoze CV-112H/P2002 — це високопродуктивний 12.1" сенсорний панельний ПК без вентилятора і джамперів, що працює на процесорах Intel® Core™ 6-го покоління серії U, що забезпечує велику обчислювальну потужність, більш швидку обробку даних і 40% підвищення продуктивності.

Серія CV-112H/P2002 підтримує технологію CFM (Control Function Module) — власний інтерфейс Cincoze із вбудованим підвищенням потужності та керуючим сигналом, що дозволяє розширити функції PoE та визначення запалення за допомогою додаткових плат CFM. Крім того, Cincoze пропонує повний набір плат розширення Mini-PCIe (MEC) для додавання додаткових портів вводу/виводу через універсальний інтерфейс розширення. Серія CV-112H/P2002 випускається в тонкій версії та версії з можливістю розширення (розширення за допомогою карт PCI/PCIe), створених з використанням видатної модульної конструкції для максимальної гнучкості та задоволення різноманітних промислових завдань. Серія CV-112H/P2002 - це по-справжньому надійна обчислювальна система, що підтримує широкий діапазон робочих температур, широкий діапазон вхідної постійної напруги від 9 до 48 і різні види промислового захисту. Більше того, схема миттєвого перезавантаження дозволяє системі справлятися з критичними запитами живлення у заводських умовах. Серія CV-112H/P2002 має вбудований суперконденсатор, що дозволяє уникнути високих витрат на заміну батарей CMOS та забезпечує абсолютну необслуговуваність.

  • 12.1" XGA TFT-LCD з резистивним 5-провідним / проекційно-ємнісним сенсорним екраном
  • Вбудований процесор Intel Core 6-го покоління серії U (15 Вт)
  • 2 роз'єми DDR4 SO-DIMM, підтримка до 32 ГБ
  • Вбудована графіка Intel HD Graphics 520, підтримка трьох дисплеїв
  • 2 відсіки для 2.5" SATA HDD, 1 роз'єм mSATA і 1 роз'єм CFast
  • Передня панель з литого алюмінію, що відповідає стандарту IP65
  • 2 повнорозмірні роз'єми Mini-PCIe для бездротового зв'язку та розширення введення/виведення
  • Підтримка технології CFM для PoE та визначення запалювання
  • Широкий набір портів введення/виведення (2x GbE LAN, 6x COM, 5x USB, 16x ізольованих DIO)
  • Підтримка технології миттєвого перезавантаження
  • Широкий діапазон робочих температур
  • Вбудований суперконденсатор (SuperCap) замість CMOS-батареї – не потребує обслуговування
  • PCI/PCIe Доступна версія, що розширюється (тільки для P2002E)

Додаткова інформація

CV-112HR / CV-112HC

Display
LCD Size 12.1" (4:3)
Max. Resolution 1024 x 768
Brightness (cd/m2) 500
Contrast Ratio 700 : 1
LCD Color 16.7M
Pixel Pitch (mm) 0.24 (H) x 0.24 (V)
Viewing Angle (H-V) 160 / 140
Backlight LED Life Time 50,000 hrs (LED Backlight)

Touch Screen
Touch Type
  • Resistive 5-wire (for CV-112HR)
  • Projected Capacitive (for CV-112HC)
Wet Touch Tracking + for CV-112HC

Physical
Dimension ( W x D x H ) 345 x 265.3 x 57 mm
Weight Information 3.16 kg
Mechanical Construction Die-Casting Flat Surface

Power
Power Consumption
  • 9.11W (Max.) (for CV-112HR)
  • 9.06W (Max.) (for CV-112HC)

Environment
Front Panel Protection IP 65 Compliant
Operating Temperature
  • -30°C to 70°C (-22°F to 158°F) (With Industrial Grade peripherals; Ambient with air flow) (for CV-112HR)
  • -20°C to 70°C (-4°F to 158°F) (With Industrial Grade peripherals; Ambient with air flow) (for CV-112HC)
Storage Temperature -30°C to 80°C (-22°F to 176°F)
Relative Humidity 90% RH @ 40°C (Non-condensing)
EMC CE, UKCA, FCC, ICES-003 Class A
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 3V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
Safety UL, cUL, CB, IEC, EN 62368-1

System
Processor Onboard 6th Intel® Core™ U processors (Skylake) - Intel® Core™ i5-6300U processor (3M Cache, up to 3.00 GHz) - Intel® Core™ i3-6100U processor (3M Cache, 2.30 GHz) - TDP: 15
Memory
  • 2x DDR4 2133 MHz 260-Pin SO-DIMM Socket
  • Support Un-buffered and Non-ECC Type up to 32 GB
BIOS AMI 64Mbit SPI BIOS

Graphics
Graphics Engine Integrated Intel® UHD Graphics 520
Maximum Display Output Supports Triple Independent Display
CDS 1x CDS Connector for Cincoze Display Module
VGA 1x VGA Connector(1920 x 1080 @60Hz), DB-15
DVI-D 1x DVI-D Connector (1920 x 1080 @ 60Hz)

Audio
Audio Codec Realtek® ALC888, High-Definition Audio
Speaker-out 1x Speaker-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

I/O
LAN
2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45
- GbE1: Intel® I219LM
- GbE2: Intel®
USB 4x USB 3.2 Gen1 (Type A), 1x USB 2.0 (Type A)
Serial Port 6x RS-232/422/485 with Auto Flow Control Support 5V/12V, DB9
DIO 16x Isolated Digital I/O (8in/8out), 10-Pin Terminal Block

Storage
SSD/HDD 2x 2.5” HDD/SSD Bay, Support RAID 0/1 (Gen3)
mSATA 2x mSATA (One Shared by Mini-PCIe Socket) (Gen2)
CFast 1x CFast Socket (Gen 3)

Expansion
Mini PCI Express 2x Full-size Mini-PCIe Sockets
PCI Express

for CV-112HC:

  • 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)
  • maximum dimension of add-on card:100mm x 200mm (H x L)
SIM Socket 1 x Front Accessible SIM Socket
Universal Bracket 1x Universal I/O Bracket
CFM (Control Function Module) Interface 2x CFM Interface for optional CFM-IGN or CFM-PoE (max 25.5W) Module Expansion
CDS (Convertible Display System) Technology 1x Convertible Display System (CDS) Interface, Compact PCI Connector

Power
Power Button 1x ATX Power On/Off Switch
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 1x 3-pin Terminal Block Connector with Power Input 9~48VDC
Power Adapter (Optional)
  • 1x Optional AC/DC 12V/5A 60W or 24V/5A 120W
  • 1x Optional AC/DC 24V/9.2A 220W (For P2002E only)
Remote Power On/Off 1x Remote Power On/Off Connector, 2-pin Terminal Block

Physical
Dimension( W x D x H )
  • 254.5 x 220 x 54mm (for CV-112HR)
  • 254.5 x 220 x 72 mm (for CV-112HC)
Weight Information
  • 2.92 kg (for CV-112HR)
  • 3.18 kg (for CV-112HC)
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / VESA / CDS
Physical Design
  • Fanless Design
  • Jumper-less Design

Operating System
Microsoft® Windows® Windows® 10, Windows® 8.1, Windows® 7
Linux Linux® Kernel 4.4

Environment
Operating Temperature Ambient with Air Flow: -25°C to 70°C (with Extended Temperature Peripherals)
Storage Temperature -40°C to 85C
Relative humidity 95% RH @ 40˚C (Non-condensing)
Shock Operating, 50 Grms, Half-sine 11ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
EMC CE, UKCA, FCC, ICES-003 Class A
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 3V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
