7" сенсорный панельный компьютер TPC-71W

7" сенсорный панельный компьютер TPC-71W на процессоре ARM Cortex™-A9

Промышленные компьютеры >> Панельные промышленные компьютеры

 Цены и наличие

Производитель: Advantech Co., Ltd.

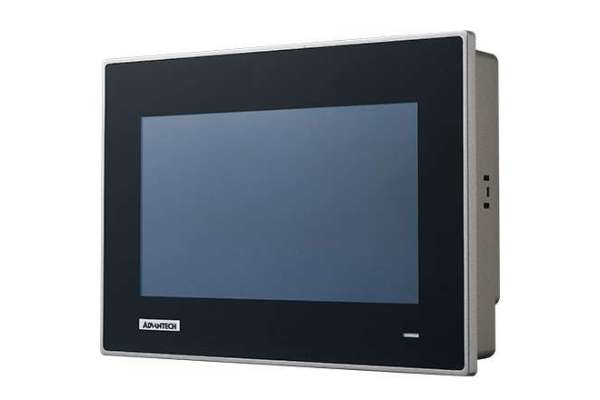

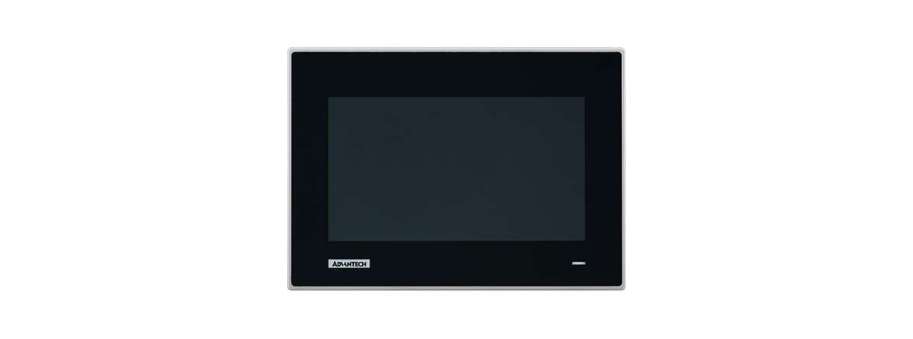

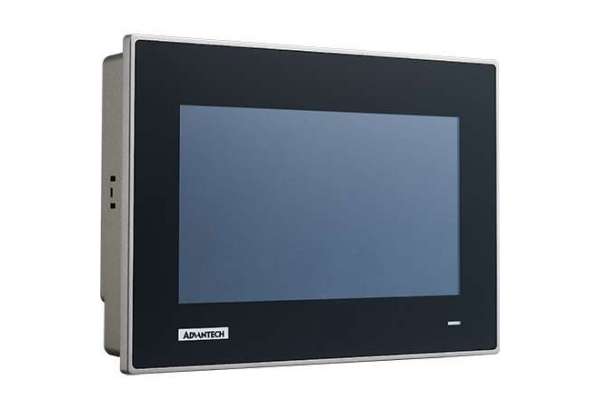

TPC-71W - это компактный компьютер с сенсорной панелью, оснащенный 2 / 4-ядерным процессором NXP® i.MX 6 Cortex ™ -A9, с 7-дюймовым TFT LCD дисплеем, сенсорным стеклом, 2 ГБ оперативной памяти DDR3L и 8 ГБ хранения eMMC. Для обеспечения стабильной работы в жестких промышленных условиях TPC-71W поддерживает широкий диапазон рабочих температур (-20 ~ 60 ° C / -4 ~ 140 ° F) и крепление VESA, а также имеет переднюю панель с классом защиты IP66, защищающую от проникновения воды и пыли. Для работы в сети TPC-71W предлагает локальную сеть 10/100/1000 Мбит/с, поддерживающую стандарт IEEE 802.3 PoE-PD. Включение инструментов и браузеров VNC обеспечивает быструю разработку веб-приложений и простую настройку. TPC-71W поддерживает различные ОС, включая Linux Yocto, Linux Ubuntu с полной графикой QT и Android, чтобы обеспечить простое развертывание для разнообразных приложений

  • Двухъядерный / четырехъядерный процессор NXP® ARM® Cortex ™ -A9 i.MX6
  • 7-дюймовый ЖК-дисплей WSVGA с диагональю 16: 9, мультисенсорным управлением P-CAP и плоской передней панелью с классом защиты IP66
  • До 2 ГБ оперативной памяти DDR3L и 8 ГБ памяти eMMC
  • LAN 10/100/1000 Мбит/с с поддержкой IEEE 802.3at PoE-PD
  • 1 МБ резервной памяти FRAM для непредвиденных отключений питания
  • Последовательный порт с согласующим резистором 120 Ом, поддерживающий протокол CAN 2.0B и обеспечивающий программируемую скорость передачи данных до 1 Мбит / с
  • Встроенный браузер и инструмент VNC для быстрой разработки веб-приложений
  • Поддерживает Linux Yocto, Linux Ubuntu и Android
  • Опциональные модули расширения NFC и mPCIe
  • Совместим с VESA и панельным монтажом
  • Широкий диапазон рабочих температур (-20 ~ 60 ° C / -4 ~ 140 ° F)

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
TPC-71W-N10PA Панель оператора Advantech TPC-71W, 7" WVGA, Cortex A9, 1G RAM, 8G DDR, Dual Core  18 452,2 Доступно
TPC-71W-N21PA Панель оператора Advantech TPC-71W, 7" WVGA, Cortex A9, 2G RAM, 8G DDR, Quad core  19 925,4

Дополнительная информация

Part Number

TPC-71W-N10PA

TPC-71W-N21PA

General


Certifications BSMI, CCC, CE, FCC Class A, UL BSMI, CCC, CE, FCC Class A, UL
Dimensions 271.5 x 213.5 x 43.2 mm (10.69" x 8.41" x 1.7") 271.5 x 213.5 x 43.2 mm (10.69" x 8.41" x 1.7")
Cut-out Dimensions 192 x 138.5 mm (7.56" x 5.45") 192 x 138.5 mm (7.56" x 5.45")
OS Support Linux Yocto 2.1, Linux Ubuntu 16.04 and Android 6 Linux Yocto 2.1, Linux Ubuntu 16.04 and Android 6
Power Input 24VDC ±10% 24VDC ±10%
Power Consumption 9W (Typical) 9W (Typical)
Enclosure Housing Die-cast aluminum alloy front bezel; PC + ABS rear housing Die-cast aluminum alloy front bezel; PC + ABS rear housing
Mounting Panel, VESA Panel, VESA
Weight (Net) 1.2 kg (2.65 lbs) 1.2 kg (2.65 lbs)

System Hardware


CPU NXP® ARM® Cortex™-A9 i.MX6 dual/quad-core NXP® ARM® Cortex™-A9 i.MX6 dual/quad-core
Battery Backup Memory 1 MB 1 MB
Memory 1 GB DDR3L RAM 2 GB DDR2 SDRAM
Storage 8 GB eMMC onboard 8 GB eMMC onboard
Power-On LED Yes Yes

Communications

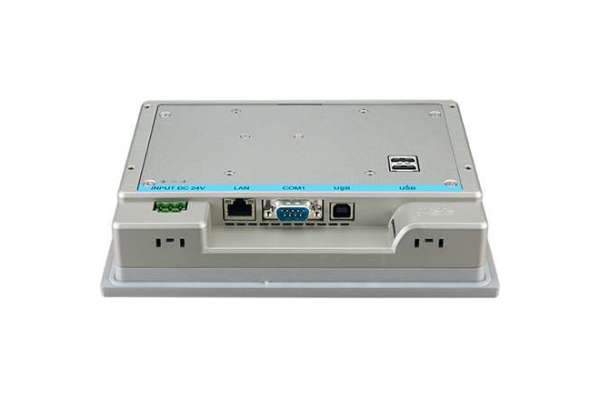

Serial Port 1 x DB9 selectable mode for RS-232/485 and CAN 2.0 B 1 x DB9 selectable mode for RS-232/485 and CAN 2.0 B
Ethernet 1 x RJ45 with 10/100/1000 Mbps LAN supporting IEEE 802.3af PoE /802.3at PoE+ PD standard 1 x RJ45 with 10/100/1000 Mbps LAN supporting IEEE 802.3af PoE /802.3at PoE+ PD standard
Interface 1 x USB 2.0 Type-B Client;2 x USB 2.0 Type-A Host;1 x Micro SD 1 x USB 2.0 Type-B Client;2 x USB 2.0 Type-A Host;1 x Micro SD

LCD Display


Display Type WSVGA TFT LCD WSVGA TFT LCD
Max. Resolution 1024 x 600 1024 x 600
Max. Colors 16.7M 16.7M
Luminance (cd/m2) 400 400
Viewing Angle (H/V°) 170/170 170/170
Backlight Life LED, 50,000 LED, 50,000
Dimming Adjustable by touch panel Adjustable by touch panel
Contrast Ratio 800:1 800:1

Display


Size 7" 7"

Touchscreen


Light Transmission Transmission above 85% Transmission above 85%
Resolution Linearity Linearity
Touch Type 5-wire, analog resistive 5-wire, analog resistive

Environment


Temperature (Operating) -20 ~ 60°C (-4 ~ 140°F) -20 ~ 60°C (-4 ~ 140°F)
Temperature (Storage) -30 ~ 70°C (-22 ~ 158°F) -30 ~ 70°C (-22 ~ 158°F)
Humidity (Operating) 10 ~ 90% RH @ 40°C, non-condensing 10 ~ 90% RH @ 40°C, non-condensing
Ingress Protection Front panel: IP66 Front panel: IP66
Vibration Protection Operating, radom vibration 1 Grms (5 ~ 500 Hz) Operating, radom vibration 1 Grms (5 ~ 500 Hz)
