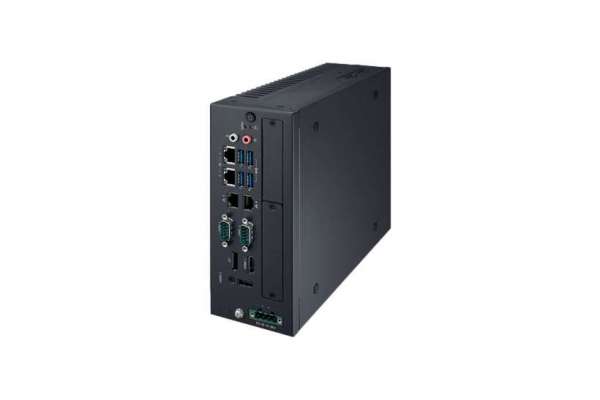

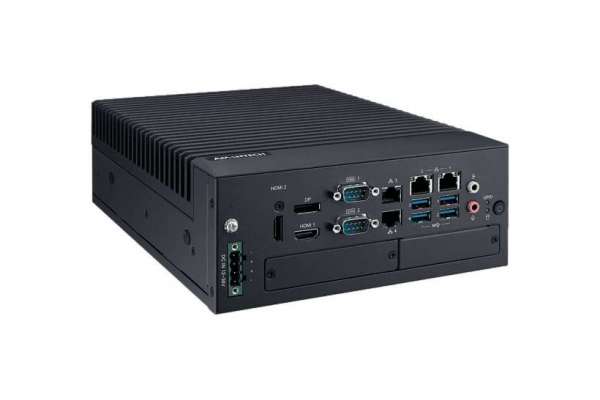

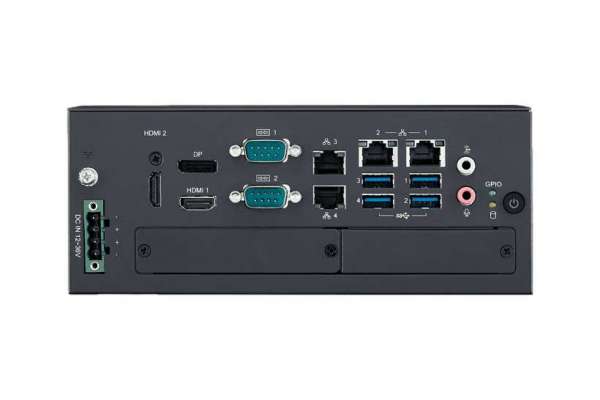

Компактна система без вентилятора з процесором Intel® Core™ Ultra (LGA1851) Advantech MIC-780
- Процесори Intel® Core™ Ultra (серія 2) з роз'ємом LGA1851 і чіпсетом W880/H810
- Широкий діапазон робочих температур (-20 ~ 60 °C)
- 2 x HDMI і 1 x DP
- 4 x GbE і 4 x USB 3.2
- 2 x RS-232/422/485 і 4 x RS232 послідовних портів (опціонально)
- 2 x 2,5" HDD/SSD і 1 x NVMe M.2
- Діапазон вхідної напруги 12 ~ 36 В постійного струму
- Захист від пилу IP40 для використання в суворих умовах
- Підтримка технологій FlexIO та iDoor
- Підтримка модулів Advantech i-Modules
- Підтримка Advantech SUSI API та вбудованих програмних API
- Підтримка технологій Intel® vPro™/AMT та TPM
- Підтримка рішення Advantech iBMC 1.2 для віддаленого позасмугового керування живленням на DeviceOn
Intel® Core™ Ultra Processors |
|||||||
| CPU | Ultra 9 285 | Ultra 9 285T | U7-265 | U7-265T | U7-265F | U5-225 | U5-225F |
| P-core Base Frequency | 2.5 GHz | 1.4 GHz | 2.4 GHz | 1.5 GHz | 2.4 GHz | 3.3 GHz | 3.3 GHz |
| L3 Cache | 36 MB | 36 MB | 30 MB | 30 MB | 30 MB | 20 MB | 20 MB |
| Cores | 24 | 24 | 20 | 20 | 20 | 10 | 10 |
| Processor Base Power | 65 W | 35 W | 65 W | 35 W | 65 W | 65 W | 65 W |
Додаткова інформація
Memory |
|
| Technology | Dual-channel DDR5 6400 MHz (W880 SKU supports ECC) |
| Socket | 2 x 262-pin DDR5 SODIMM (up to 64GB per socket) |
| Maximum Capacity | 128GB |
Display |
|
| Chipset |
|
| DP | 1 x DP, up to 4096 x 2160@30Hz |
| HDMI | 2 x HDMI, up to 4096 x 2160@30Hz |
| Multiple Display | 3 x independent displays |
Ethernet |
|
| Controller |
|
| Interface |
|
| Storage | |
| HDD | 2 x 2.5" 7mm thickness/SSD (2 x 3.5" HDD by i-Module) |
| NVMe M.2 | 1 x M Key 2280 with PCIe Gen 4 x 4 (W880 SKU, operating temp. -20 ~ 50 °C) |
I/O |
|
| USB |
|
| Serial Port | 2 x DB9, RS-232/422/485 support auto flow control; 4 x RS-232 (Optional 98R17500601) |
| Audio | 2 (1 x line out and 1 x mic in) |
Expansion |
|
| Module | Supports Advantech MIC-78 series i-Module |
| Mini PCIe | 1 x mini PCIe (PCIe/ USB2.0) |
| M.2 |
|
LED and Switch |
|
| LED | 2 (1 x Storage and 1 x GPIO) |
| Button | 1 x Power on/off switch |
| Remote Switch | Yes, 2pin terminal block (Optional 98R17500701) |
Power |
|
| Type | ATX/AT |
| Input Voltage | 12 ~ 36 VDC |
| Power consumption | Maximun: 115W |
Watchdog Timer |
|
| Output | System reset |
| Interval | Programmable 1 ~ 255 sec/min |
Environment |
|
| Temperature |
- 65W CPU w/ industrial wide Temp. SSD Standard: -20 ~ 50°C with 0.7 m/s air flow (for Ultra 9 285, Ultra 9 285T, U7-265) - 35W CPU w/ industrial wide Temp. SSD Standard: -20 ~ 60°C with 0.7 m/s air flow (for U7-265T, U7-265F) - Non-operating -40 ~ 85°C (for U5-225, U5-225F) |
| Humidity | 95% @ 40 °C (non-condensing) |
| Vibration |
With SSD: 3 Grms @ 5 ~ 500 Hz, random, 1 hr/axis 2G (for U7-265T, U7-265F) |
| Shock |
|
Mechanical |
|
| Dimensions (W x H x D) | 195 x 80 x 240 mm (7.6" x 3.1" x 9.5") |
| Bare-bone Weight | 3.8 KG (8.4 lbs) |
| Installation | Desktop, Wall mount (optional 98R17500210), Din rail mount (optional 98R17500210) |
Certifications |
|
| EMC | CE/FCC Class A, CCC, BSMI |
| Safety | CB/UL, CCC, BSMI |
| OS Support | Windows10/11, Linux OS |
