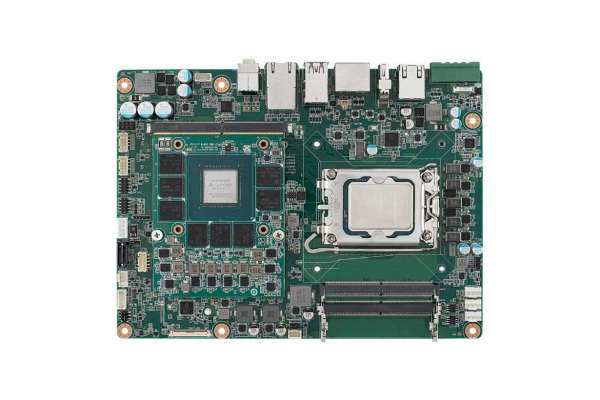

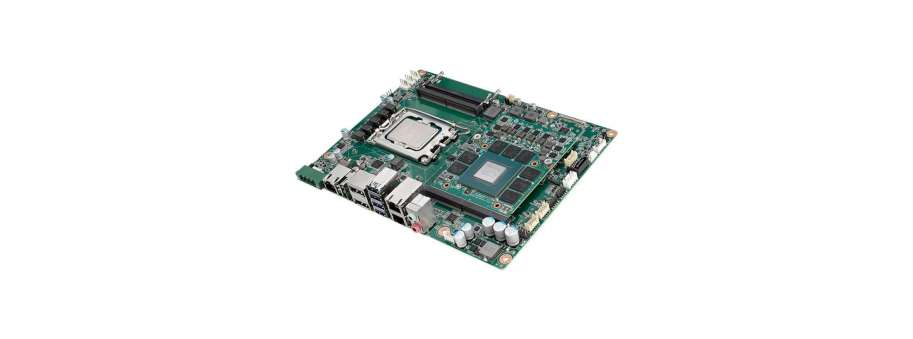

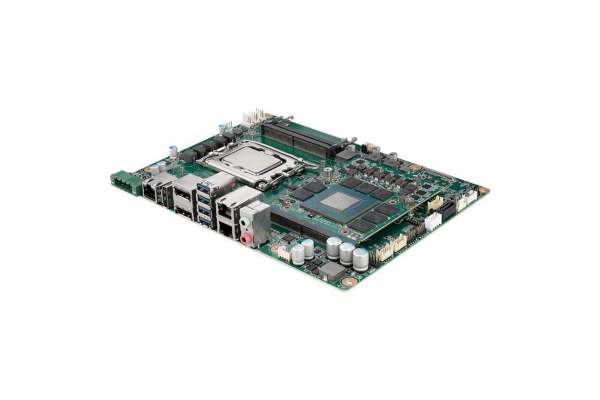

Плата на процесорі 12/13/14th покоління Intel® Core™ Nvidia MXM GPU Advantech AIMB-292

Виробник: Advantech
Facebook Twitter Linkedin Mail

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
AIMB-292Q-00A1 Промислова материнська плата Advantech AIMB-292Q-00A1 14th LGA1700 Q670E w/ Nvidia A4500/3 GbE/3DP  224 114,0
  • Настільні процесори Intel® Core™ 12/13/14-го покоління, макс. 24 ядра, підтримка чипсета Q670E
  • Інтегрована графіка NVIDIA MXM
  • До 96 ГБ DDR5 5600 MT/s з двома модулями SO-DIMM
  • Чотири дисплеї з 3 DP і 1 LVDS (або eDP), до 4K
  • Широкі можливості розширення: 1 M.2 M-ключ і 1 M.2 E-ключ (B-ключ за вибором), 4 USB 3.2 Gen2x1, 2 USB 2.0, 1 SATA III
  • Кваліфікований для Edge AI SDK від WISE-DeviceOn і API для вбудованого ПЗ

Додаткову інформацію про процесори див. у технічній специфікації*.

Додаткова інформація

Processor System
Chipset Q670E
BIOS AMI EFI 256 Mbit SPI

Expansion Slot
M.2
  • 1 x M-key (2280, for NVMe Storage)
  • 1 x E-key (2230, for WiFi/BT) or 1 x B-key (3042, only for LTE) by option

Memory
Technology Dual Channel DDR5, up to 5600 MT/s (non-ECC)
Max. Capacity 96GB (up to 48GB per DIMM)
Socket 2 x 262 pin DDR5 SO-DIMM

Graphics
Native GPU Intel® UHD Graphics 770
Discrete GPU Quadro® A4500
Cores 5,888 CUDA® cores
FP32 Performance 17.66 (TFLOPS)
Memory GDDR6 16GB

Display
DP
  • 2 x DP from MXM Type-A/B/B+ module: DP 1.4a, up to 4K at 120Hz
  • 1 x DP ++ from CPU: up to 4096 x 2160 @60 Hz
LVDS or eDP 1 (by pass mode), LVDS up to 1920x1200@60Hz, eDP up to 1920x1080@60Hz
Multi Displays
  • Quadruple independent display.
  • Onboard: DP++/LVDS or eDP
  • Onboard + MXM Type-A/B/B+ module: DP++/LVDS or eDP + DP + DP

Network
Ethernet 10/100/1000/2500 Mbps
Controller
  • LAN1: 2.5 GbE Intel I226-V
  • LAN2: 2.5 GbE Intel I226-V
  • LAN3: 1 GbE Intel I210-AT
Connector 3 x RJ45

Audio
Codec Realtek ALC888S, High Definition Audio (HD), Line-Out (default)
Amplifier Yes (Option, 3.2W)

SATA
Max data transfer rate 6.0 Gb/s
Channel 1 (SATA III)

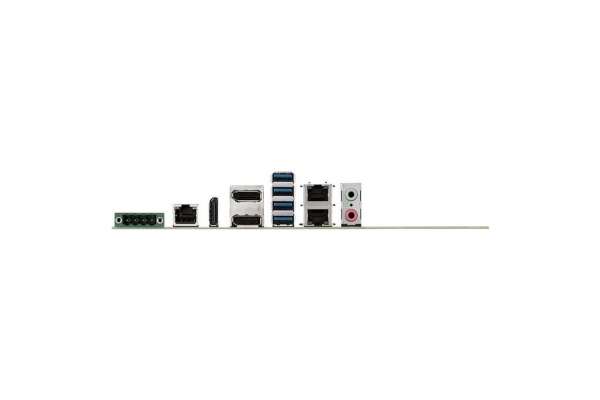

Rear I/O
DP 3
Ethernet 3
USB 4 x USB 3.2 Gen2x1
Audio 1 (Line out by default, Line in/Line out/Mic in programable)
Power Connector 1 x Terminal block (4P, Phoenix Contact)

Internal Connector
USB 2 x USB 2.0
LVDS/eDP 1 (LVDS or eDP by pass mode)
Serial 2 (RS-232/422/485 with auto flow control)
SATA 1
M.2
  • 1 x M-key (2280, for NVMe Storage)
  • 1 x E-key (2230, for WiFi/BT) or 1 x B-key (3042, only for LTE) by option
GPIO 8-bit

Watchdog Timer
Output System reset
Interval Programmable 1 ~ 255 (second or minute)

Power Requirements
Input voltage 24V DC-in
Connector 4-pin Terminal block
Power consumption
  • Configuration - Intel® Core™ i9-14900, 2pcs 48 GB DDR5 5600 MT/s
  • Max. - 100.2 W
  • Typical - 62.5 W

Environment
Temperature

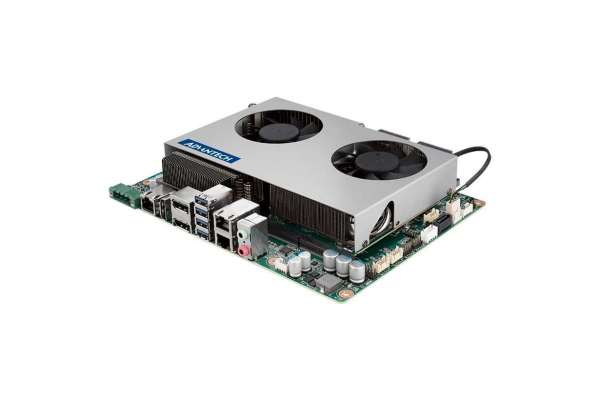

Operating: 0 ~ 55° C (32 ~ 131° F), depends on STD or THIN GPU cooler

Non-Operating: -40 ~ 85° C (-40 ~ 185° F)

Physical Characteristics
Dimensions 170 mm x 230 mm (6.69" x 9.06")
