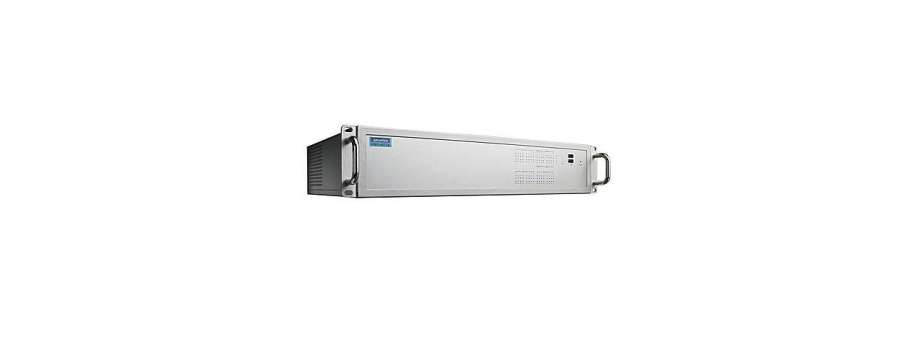

EC61850-3 комп'ютер UNO-4683

Промисловий комп'ютер Advantech UNO-4683 на Core i7 з 2 портами RS232/485 і 6 портами Ethernet для енергетики

Промислові комп'ютери >> Вбудовувані комп'ютери зі слотами PCI/PCI-Ex

 Вартість та наявність

Виробник: Advantech

Промислові комп'ютери Advantech UNO-4673A і UNO-4683 відповідають міжнародному стандарту IEC 61850-3, який визначають вимоги до передачі інформації в мережах і системах на електричних підстанціях.

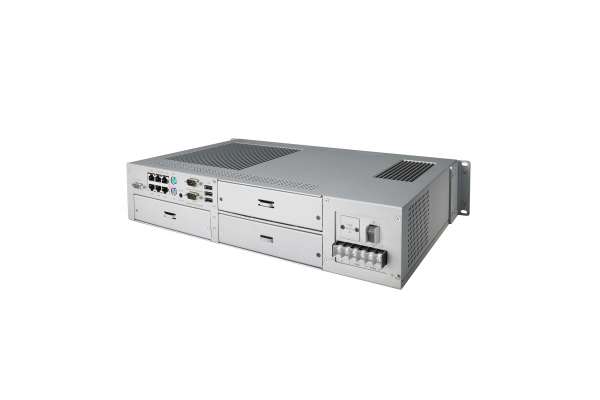

Безвентиляторна конструкція з пасивним охолодженням, ізольоване джерело живлення і 3 слоти розширення дозволяє використовувати в комп'ютери UNO-4673A and UNO-4683 в найнесприятливіших умовах промислового виробництва і систем передачі електроенергії. Спеціально спроектовані роз'єми для підключення на задній стінці і розширену індикацію на передній панелі спрощують впровадження, встановлення та експлуатацію систем промислової автоматизації на базі комп'ютерів Advantech

  • Відповідає вимогам IEC 61850-3 and IEEE 1613 для систем автоматизації електричних підстанцій
  • Процесор Intel Core i7 2.0 GHz або Atom D510
  • 2 x RS-232/422/485 гальванічно ізольованих послідовних порти з автоматичним вибором напрямку передачі і буфером 128KB FIFO
  • 2 x 10/100/1000 Base-T (з підтримкою функції об'єднання портів) and 4 x 10/100 Base-T
  • Встановлення 1 x internal CF card and 1 x 2.5" SATA HDD
  • x USB 2.0 (1 x internal) and 3 x Domain I / O expansions
  • Внутрішній USB порт для завантажувального диска
  • Безвентиляторна конструкція без сполучних проводів і кабелів усередині

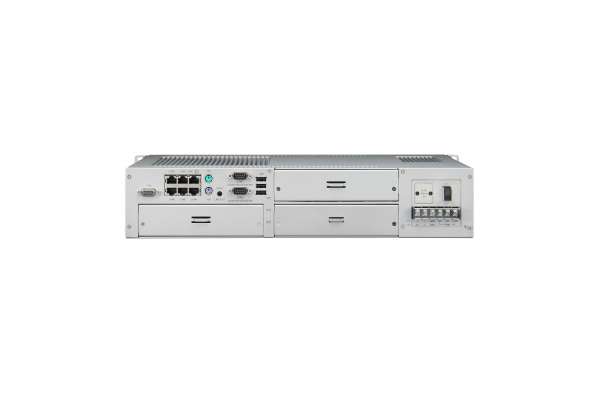

  • Підключення всіх сигналів на задній панелі, розширену індикацію режимів роботи і збоїв на передній панелі.
  • Опціональне здвоєне джерело живлення
  • Ізольована система живлення з підтримкою постійної і змінної напруги в широкому діапазоні
  • Ізольований від нуля живлення корпус
  • Сумісність з Windows® CE 6.0, Windows XP Embedded SP2, and Linux

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
UNO-4683-D34E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре i7 2.0GHz, 4GB RAM, 6xLAN, 2xCOM, 3xSlot  116 313,0
UNO-4683DP-D34E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре Core i7 2.0GHz, 4GB RAM, 6xLAN, 2xCOM, 3xSlot, сдвоенный изолированный ИП 100-220 В AC/DC  126 081,0
UNO-4673A-A33E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре Atom 1.66G, 2GB RAM, 6xLAN, 2xCOM, 3xSlot  65 311,6
UNO-4673ADP-A33E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре Atom 1.66G, 2GB RAM, 6xLAN, 2xCOM, 3xSlot, сдвоенный изолированный ИП 100-220 В AC/DC  74 262,7
UNOP-1000I-BE Плата расширения PCI & Mini-PCI Expansion card for UNO-4673A,4683  4 920,4
UNOP-1514C-AE Плата расширения 4-port Fiber Optic LAN card for UNO-4673A,4683  16 939,1

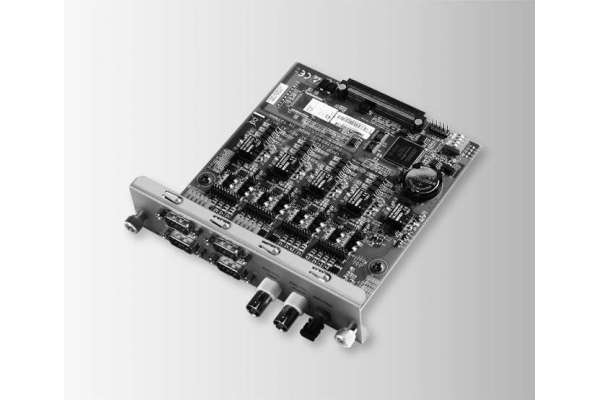

UNOP-1624D-AE Плата расширения 4-port Iso.RS-232/422/485&IRIG-B of UNO4673A,83  20 218,2
UNOP-1628D-AE Плата расширения 8-port Iso. RS-232/422/485 for UNO-4673A, 4683  20 651,4

Додаткова інформація





UNO-4683-D34E

UNO-4673A-A33E

Загальні дані

Споживана потужність

45W (Typical)

45W (Typical)

Монтаж

Rackmount

2U Rackmount

Відповідність вимогам та сертифікація

IEC 61850-3, IEEE 1613,CE,FCC Class A,UL,CCC, Electricity IV level for China

IEC 61850-3, IEEE 1613,CE,FCC Class A,UL,CCC

Вага

6.0 kg

6.0 kg

Матеріал корпусу

SECC & Aluminum

SECC

Підтримка ОС

WES, Windows XP Embedded, Windows /XP, Windows CE 6.0, Linux, QNX

WES, Windows XP Embedded, Windows /XP, Windows, CE 6.0, Linux, QNX

Вимоги до живлення

AC : 100 ~ 240 VAC (47 ~ 63 Hz), DC : 106 ~ 250 VDC With isolation protection, AT

AC : 100 ~ 240 VAC (47 ~ 63 Hz), DC : 106 ~ 250 VDC, With isolation protection, AT

Конструкція

Системний блок без вентиляторів з пасивним охолодженням компонентів

Віддалене управління

Built-in Advantech DiagAnywhere agent on Windows CE/XPe

Built-in Advantech DiagAnywhere agent on Windows CE/XPe

Розміри ( W x D x H )

2U (440 x 280 x 88) mm (17.3" x 11" x 3.4")

2U (440 x 280 x 88) mm (17.3" x 11" x 3.4") fits into standard 19 inch rack

Апаратне забезпечення

Процесор

Intel Core i7 2.0 GHz

Intel Dual Core Atom D510, 1.66 GHz

Оперативна пам'ять

4GB DDR3

2GB DDR2

Накопичувачі

1×Вбудований слот I/II CompactFlash®, 1×Вбудований 2.5" SATA HDD bracket

Порти для підключення клавіатури та миші

2 x PS/2

2 x PS/2

Підключення монітора

1 x DVI-I, 1 x DVI-D

VGA , 2048 x 1536 @ 85 Hz

Індикатори

LEDs for Power, IDE, Alarm for battery backup SRAM, Diagnosis (programmable), LAN (Active, Status) and Serial (Tx, Rx)

LEDs for Power ,IDE, Alarm for battery backup SRAM,Diagnosis(programmable),LAN (Active, Status) and Serial (Tx, Rx)

Пам'ять з батарейним захистом живлення

1 MB

1 MB

Захист

Гальванічна розв'язка

2500VDC



Порти введення виведення

Послідовні порти

2 x DB-9 RS-485 з автоматичним вибором напрямку передачі 2000 VDC EFT захистом від електричних розрядів & 2000 VDC гальванічною ізоляцією

2 x DB-9

Швидкість передачі

RS-232: 50 ~115.2kbps,RS-422/485: 50 ~ 921.6kbps (Max.)

RS-232: 50 ~115.2kbps,RS-422/485: 50 ~ 921.6kbps (Max.)

USB

6 x USB, UHCI, Rev. 2.0 compliant, 2 x Front, 3 x Rear and 1 x Internal ports

6 x USB, UHCI, Rev. 2.0 compliant, 2 x Front, 3 x Rear and 1 x Internal ports

Звук

Line-out

Line-out

Слоти розширення

3× Domain I/O Expansion (only slot 1 supports PCIe)

3× Domain I/O Expansion (only slot 1 supports PCIe)

Умови навколишнього середовища

Робочий діапазон температур

IEC 60068-2-2 with 100% CPU/ I/O loading, 48 hrs,-20~70° C (-4~158°F)

IEC 60068-2-2 with 100% CPU/ I/O loading, 48 hrs,-20~70° C

Робоча вологість

20 ~ 95% (Non-condensing)

20 ~ 95% (Non-condensing)

Захист від вібрації

IEC 60068-2-64 (Random 1 Oct./min, 1hr/axis.) CompactFlash®: 2 Grms @ 5 ~ 500 Hz, HDD: 1 Grms @ 5 ~ 500 Hz

IEC 60068-2-64 (Random 1 Oct./min, 1hr/axis.) CompactFlash: 2 Grms @ 5 ~ 500 Hz; HDD: 1 Grms @ 5 ~ 500 Hz

Стійкість до ударів

IEC 60068-2-27 CompactFlash®: 50 G half sine, 11 ms, HDD: 20 G half sine, 11 ms

IEC 60068-2-27 CompactFlash: 50 G half sine, 11 ,s HDD: 20 G half sine 11 ms

Процесорна плата

Сторожовий таймер

programmable 7-tier event handler, from 1 to 255 sec

Programmable 256 levels time interval, from 1 to 255 seconds for each tier
