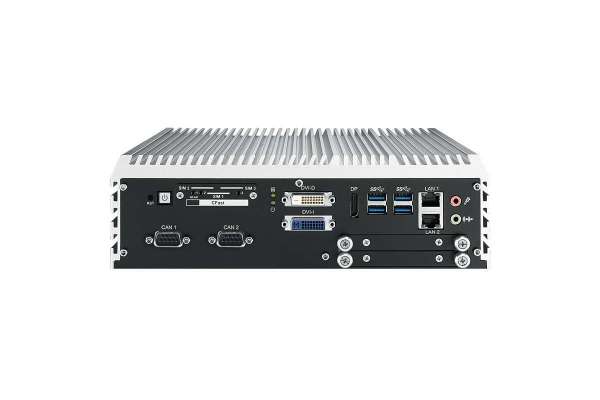

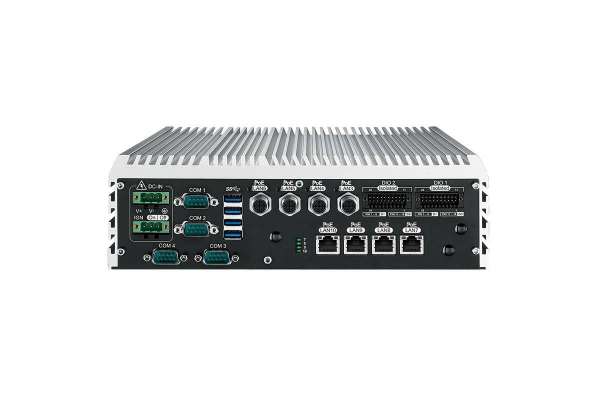

Високопродуктивна система ECS-9200 (M12)

Вбудована безвентиляторна система Intel® Xeon® / Core ™ i7 / i5 / i3 для робочих станцій с Intel® C236 ECS-9200

Промислові комп'ютери >> EN50155 комп'ютери для залізничного транспорту

 Вартість та наявність

Виробник: Vecow

Новітній процесор 7-го покоління Intel® Xeon® / Core i7 / i5 / i3, що працює на чіпсеті Intel® C236, без вентиляторів з підвищеною температурою від -40 ° C до 75 ° C, продуктивність системи класу робочої станції, інтегровані функції «все в одному », 10 незалежних GigE з 4 X-кодованими / A-кодованими M12 IEEE 802.3at PoE + і 4 PoE +, 2 лотки SSD, 2 порти CAN, видатна мобільність, інтелектуальна керованість і захист електроживлення, а також висока надійність, Vecow ECS-9200 (М 12). Безвентиляторні вмонтовані системи серії M12 - це це ваше рішення, орієнтоване на продуктивність для додатків Індустрії 4.0 / Промислового ІР

  • Сокет LGA 1151 підтримує чотирьохядерний процесор Intel® Xeon® / Core ™ i7 / i5 / i3 (Kaby Lake-S / Skylake-S) з набором мікросхем C236
  • 2 DDR4 2133 МГц SO-DIMM, до 32 ГБ (ECC / Non-ECC)
  • Без вентилятора, від -40 ° C до 75 ° C робоча температура
  • Підтримка 10 незалежних мереж GigE до 8 M12 IEEE 802.3at PoE + подвійний обхід мережі, iAMT 11.0
  • Міцний X-кодований інтерфейс M12 підтримує передачу даних зі швидкістю до 10 Гбіт / с
  • 2 2,5-дюймовий лотка SSD / HDD з фронтальним доступом місткістю до 4 ТБ і RAID 0, 1
  • 3 Роз'єма для SIM-карти з фронтальним доступом для 3G / 4G / LTE / WiFi / GPRS / UMTS
  • Зберігання: 2 лотка для SSD, 1 CFast, 2 SATA III
  • 2-портова шина CAN, 3 Mini PCIe / mSATA, 1 M.2
  • Інтерфейси дисплея DVI-I, DVI-D і DisplayPort, до 4K дисплеїв
  • 32 ізольованих DIO, 8 USB 3.0, 4 COM
  • Від 6 до 36 В постійного струму з захистом від перенапруги 80 В
  • Налаштовується управління потужністю запалювання

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ECS-9208MP Промисловий компактний комп'ютер Vecow ECS-9208MP (ECS-9200, 10 GigE LAN w/4 A-coded M12 PoE+, 2-pair LAN Bypass, 1 M.2, 2 SSD Tray, 8 USB 3.0, 4 COM, 3 SIM, 32 Isolated DIO)  72 037,4
ECS-9208M Промисловий компактний комп'ютер Vecow ECS-9208M (ECS-9200, 10 GigE LAN w/8 A-coded M12 PoE+, 1 M.2, 2 SSD Tray, 8 USB 3.0, 4 COM, 3 SIM, 32 Isolated DIO)  73 347,1
ECS-9244MXC Промисловий компактний комп'ютер Vecow ECS-9244MXC (ECS-9200, 10 GigE LAN w/ 4 X-coded M12 PoE+, 4 PoE+, 2 CAN Bus, 2 SSD Tray, 8 USB 3.0, 4 COM, 2 SIM, 32 Isolated DIO)  73 674,6
ECS-9244MC Промисловий компактний комп'ютер Vecow ECS-9244MC (ECS-9200, 10 GigE LAN w/ 4 A-coded M12 PoE+, 4 PoE+, 2 CAN Bus, 2 SSD Tray, 8 USB 3.0, 4 COM, 2 SIM, 32 Isolated DIO)  70 400,1
ECS-9280C Промисловий компактний комп'ютер Vecow ECS-9280C (ECS-9200, 10 GigE LAN w/ 8 PoE+, 2 CAN Bus, 2 SSD Tray, 8 USB 3.0, 4 COM, 2 SIM, 32 Isolated DIO)  60 576,9
ECS-9280 Промисловий компактний комп'ютер Vecow ECS-9280 (ECS-9200, 10 GigE LAN w/ 8 PoE+, 2 SSD Tray, 8 USB 3.0, 4 COM, 3 SIM, 32 Isolated DIO)  55 337,8

Додаткова інформація

System
Processor Quad Core Intel® Xeon®/Core™ i7/i5/i3 Processor (Skylake-S/Kaby Lake-S)
Chipset Intel® C236
BIOS AMI
SIO IT8786E
Memory 2 DDR4 2400MHz SO-DIMM, up to 64GB (ECC/Non-ECC)
I/O Interface
Serial  4 COM RS-232/422/485 (ESD 8KV)
USB

- 8 USB 3.0 (External)

- 1 USB 2.0 (Internal)
Isolated DIO 32 Isolated DIO : 16 DI, 16 DO
LED Power, HDD, Wireless, PoE
SIM Card  3 External SIM Card Socket (1 for CAN Bus, Optional)
CAN Bus 2-port CAN Bus 2.0 A/B
Expansion
Mini PCIe 3 Full-size for PCIe/USB/External SIM Card/mSATA
M.2 1 M.2 Socket (Key ID : M)
Graphics
Graphics Processor Intel® HD Graphics P630/630/P530/530
Interface

- DVI-I : Up to 1920 x1200 @ 60 Hz

- DVI-D : Up to 1920 x1200 @ 60Hz

- DisplayPort : Up to 4096 x 2304 @ 60Hz

Storage
SATA 2 SATA III (6Gbps) support S/W RAID 0, 1
mSATA 3 SATA III (Mini PCIe Type, 6Gbps)
Storage Device

- 1 CFast Socket, Push-in/Push-out Ejector

- 2 Front-access 2.5" SSD/HDD Tray

Audio
Audio Codec Realtek ALC892, 5.1 Channel HD Audio
Audio Interface 1 Mic-in, 1 Line-out
Ethernet
LAN 1 Intel® I219LM GigE LAN supports iAMT 11.0
LAN 2 Intel® I210 GigE LAN
PoE (X-coded/A-coded M12)
LAN 3 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210, X-coded/A-coded M12 Connector
LAN 4 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210, X-coded/A-coded M12 Connector
LAN 5 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210, X-coded/A-coded M12 Connector
LAN 6 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210, X-coded/A-coded M12 Connector
PoE/LAN Bypass (M12)
LAN 7

ECS-9208M :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off Control/LAN Bypass mode by Intel® I350, A-coded M12 Connector

ECS-9244/9280 :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off

Control/LAN Bypass mode by Intel® I350

LAN 8

ECS-9208M :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off Control/LAN Bypass mode by Intel® I350, A-coded M12 Connector

ECS-9244/9280 :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off

Control/LAN Bypass mode by Intel® I350

LAN 9

ECS-9208M :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off Control/LAN Bypass mode by Intel® I350, A-coded M12 Connector

ECS-9244/9280 :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off

Control/LAN Bypass mode by Intel® I350

LAN 10

ECS-9208M :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off Control/LAN Bypass mode by Intel® I350, A-coded M12 Connector

ECS-9244/9280 :

GigE IEEE 802.3at (25.5W/48V) PoE+ with Power On/Off

Control/LAN Bypass mode by Intel® I350

Power
Power Input 6V to 36V, DC-in
Power Interface 3-pin Terminal Block : V+, V-, Frame Ground
Ignition Control 16 Mode (Internal)
Remote Switch 3-pin Terminal Block
Surge Protection Up to 80V/1ms Transient Power
Others
TPM Optional Infineon SLB9665 supports TPM 2.0, LPC Interface
Watchdog Timer Reset : 1 to 255 sec./min. per step
Smart Management Wake on LAN, PXE supported
HW Monitor Monitoring temperature, voltages. Auto throttling control when CPU overheats
Software Support
OS Windows 10, Windows 8.1, Windows 7, Linux
Mechanical
Dimension (W x L x H) 260mm x 215mm x 79mm (10.2” x 8.5” x 3.1”)
Weight 4.3 kg (9.48 lb)
Mounting

- Wallmount by mounting bracket

- DIN Rail Mount (Optional)

- 2U Rackmount (Optional)

Environment
Operating Temperature

35W TDP CPU :

- Core™ i7, i5, i3 : -40°C to 75°C (-40°F to 167°F)
- Xeon® E3-1268L v5 : -40°C to 70°C (-40°F to 158°F)

65W TDP CPU :

- Core™ i7, i5, i3 : -40°C to 55°C (-40°F to 131°F)

80W TDP CPU :

- Xeon® E3-1275 v5, E3-1225 v5 : -40°C to 45°C (-40°F to 113°F)

Storage Temperature -40°C to 85°C (-40°F to 185°F)
Humidity 5% to 95% Humidity, non-condensing
Relative Humidity 95% at 75°C
Shock

- IEC 60068-2-27

- SSD : 50G @ wallmount, Half-sine, 11ms

Vibration

- IEC 60068-2-64

- SSD : 5Grms, 5Hz to 500Hz, 3 Axis

EMC E13, CE, FCC, EN50155, EN50121-3-2
