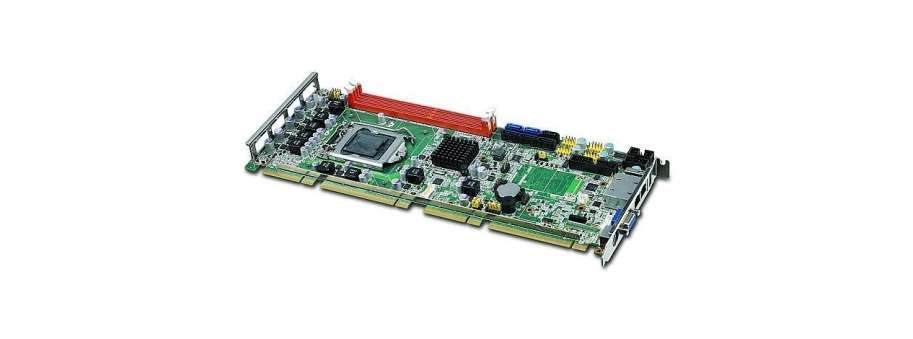

Плата PICMG 1.3 PCE-5126

Одноплатний промисловий комп’ютер PCE-5126

Компоненти >> Одноплатні комп'ютери PICMG 1.3 (PCI / PCI-Ex)

 Вартість та наявність

Виробник: Advantech

Advantech PCA-5126 підтримує процесори Intel® Core ™ i7 / i5 / i3 / Xeon® з роз'ємами LGA 1155 з інтегрованими графічним контролером і контролером пам'яті DDR3 1333/1600 об'ємом до 16 Гбайт з підтримкою двоканального режиму.

Серія повнорозмірних процесорних плат промислового комп'ютера Advantech PCA-5126 форм-фактора PICMG 1.3 випускається в різних модифікаціях на базі наборів мікросхем Intel® Q67 / B65 / C206 для застосування в промислових додатках, що вимагають високої обчислювальної потужності і широких можливостей введення / виведення.

Одноплатна система PCA-5126 володіє не тільки високою обчислювальною потужністю, вона здатна повністю реалізувати можливості графічного ядра Intel HD Graphics з використанням до 1 Гб з системної пам'яті. Таке рішення забезпечує виконання досить ресурсномістких 2D / 3D графічних завдань без застосування дискретної графічної карти, що здешевлює систему, робить її менш енергоспоживаючою і більш термоеффективною.

Набір зовнішніх і внутрішніх інтерфейсів PCA-5126 досить великий.

Підтримуються об'єднавчі плати Advantech стандарту PICMG 1.3 серій PCE-5XXX і 7XXX для забезпечення різних комбінацій слотів розширення PCI, PCI-X і PCIe з можливістю конфігурації PCIe шини як 1x16, 2x8 або 4x1. Сучасний інтерфейс SATA Gen3 забезпечує високошвидкісну передачу даних для вимогливих додатків. Шість портів SATA підтримують RAID 0, 1, 5, 10 для забезпечення підвищеної надійності. Два інтегрованих порти RS-232 призначені для додатків управління промисловим обладнанням.

Володіючи гнучкими налаштуваннями комунікаційних портів, високими обчислювальними і графічними можливостями, PCA-5126 є сучасною платформою для створення високоефективних систем для промислового застосування.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
PCE-5126QG2-00A1E Одноплатный промышленный компьютер PICMG 1.3 LGA1155 Q67 SHB with DDR3/Corei7/i5/i3/VGA/DVI/2GbE  17 602,1
PCE-5126QVG-00A1E Одноплатный промышленный компьютер PICMG 1.3 LGA1155 B65 SHB with DDR3/Corei7/i5/i3/VGA/DVI/1GbE  15 527,9
PCE-5126WG2-00A1E Одноплатный промышленный компьютер LGA1155 C206 FSHB with ECC DDR3/Xeon/VGA/2GbE  17 850,9

Додаткова інформація


PCE-5126QG2-00A1E
PCE-5126QVG-00A1E
PCE-5126WG2-00A1E
I/O
USB2.0
13
Processor System
CPU
Intel Core i3/i5/i7
Intel Core i3/i5/i7
Intel Xeon E3-1275/1225
Chipset
Intel Q67
Intel B65
Intel C206
Memory
Technology
DDR3 1066/1333 MHz non ECC
DDR3 1066/1333 MHz ECC
Capacity
Up to 16GB
Display
Controller
Intel HD graphics Integrated
Graphic Memory
Shared with system memory up to 1GB
Multiple Display
Dual
-
Dual
Display Interface
VGA: Up to 2048 x 1536 DVI: Up to 1920 x 1200
VGA: Up to 2048 x 1536
VGA: Up to 2048 x 1536 DVI: Up to 1920 x 1200
Expansion Interface
PCI Express x 16
1
1
1(or 2 PCIe x8)
PCI Express x 4
1
1
1
PCI
4
4
4
Ethernet
Controller
10/100/1000 Mbps
LAN1: Intel 82579LM LAN2: Intel 82583V
LAN1: Intel 82579LM
LAN1: Intel 82579LM LAN2: Intel 82574L
WatchDog Timer
Output
System Reset
Interval
Programmable 1~255 sec
I/O
SATA
2 x SATA III (Raid 0, 1, 5, 10) 4 x SATA II (Raid 0, 1, 5, 10)
1 x SATA III 5 x SATA II
2 x SATA III (Raid 0, 1, 5, 10) 4 x SATA II (Raid 0, 1, 5, 10)
GPIO
8-bit
8-bit
8-bit
LPT
1
1
1
COM Port
2 x RS232
2 x RS232
2 x RS232
PS/2 Keyboard/Mouse
1
1
1
USB2.0
13
13
13
Rear I/O Interface
USB2.0
1
-
1
COM
-
1 x RS232
-
PS/2
2 (1 x Keyboard, 1 x Mouse)
Ethernet
2
1
2
VGA
1
1
1
Power Requirement
Voltage
+12 V/+5 V/+3.3 V/+5 VSB/-12 V/-5 V
Current
6.65A/1.62A/1.98A/0.73A/0.13A/0A
Environment
Operational Temperature
0 ~ 60° C (32 ~ 140° F) (Operational humidity: 40° C @ 95% RH Non-Condensing)
Non-Operational Temperature
-40~ 85° C and 60° C @ 95% RH Non-Condensing
Non-Operating Vibration
2 Grms
