Вбудований комп'ютер Intel® Core™ i5-1245UE / i3-1215UE 12-го покоління з технологією CDS Cincoze P2202

Виробник: Cincoze
Facebook Twitter Linkedin Mail

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
P2202-i5-R10 Компактний комп'ютер Cincoze P2202-i5-R10, 12th Gen. Intel® Core™ i5-1245UE Slim Embedded Computer with CDS Technology  92 122,8
P2202E-i5-R10 Компактний комп'ютер Cincoze P2202E-i5-R10, 12th Gen. Intel® Core™ i5-1245UE Expandable Embedded Computer with CDS Technology  94 617,6
P2202-i3-R10 Компактний комп'ютер Cincoze P2202-i3-R10, 12th Gen. Intel® Core™ i3-1215UE Slim Embedded Computer with CDS Technology  76 414,8

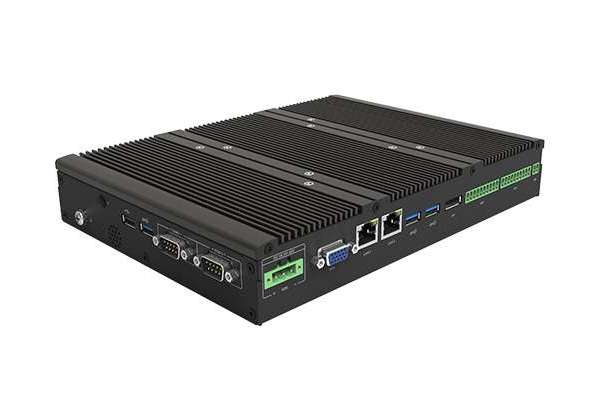

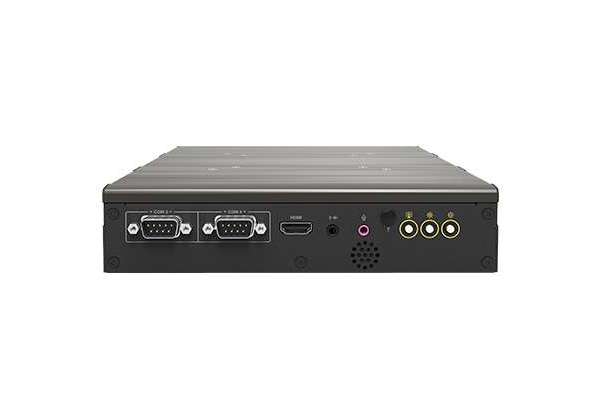

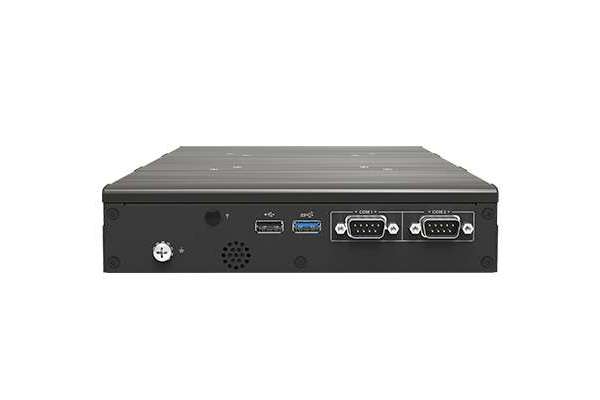

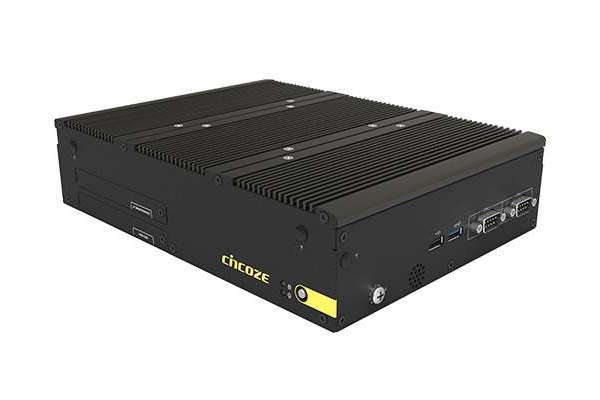

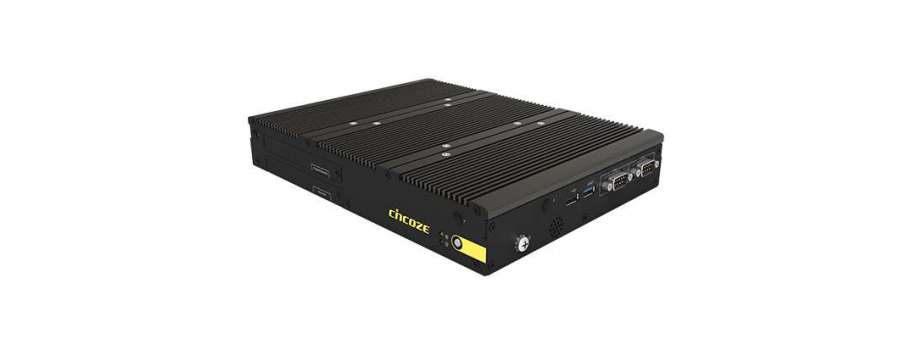

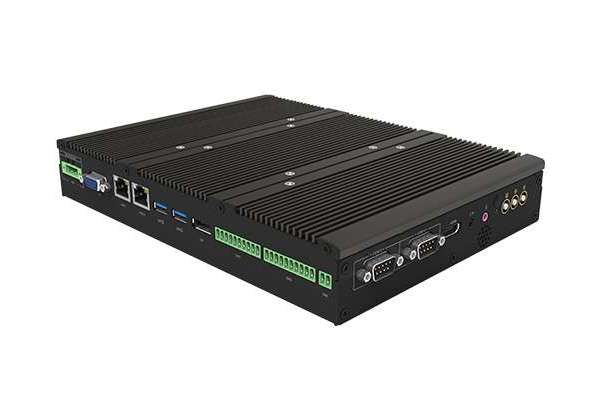

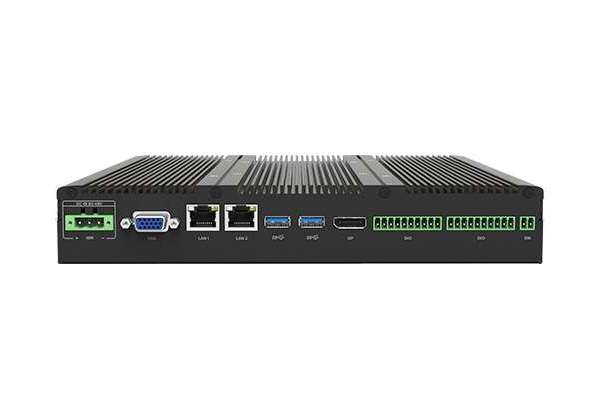

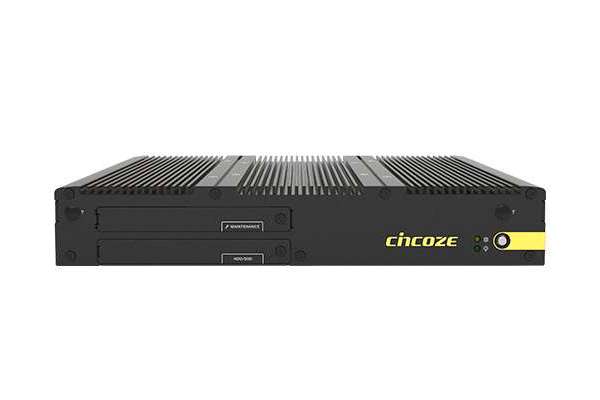

Серія P2202 - це ультратонкі високопродуктивні вбудовані комп'ютери, призначені для граничних промислових IoT-обчислень.

Їхніми відмінними рисами є висока продуктивність і гнучкість розширення: багаті власні інтерфейси вводу/виводу, слоти розширення Mini PCIe і M.2 Key E Type 2230, а також розширення PCIe (модель: P2202E).

Товщина найтоншої моделі становить лише 41,5 мм, що ідеально підходить для встановлення в невеликих приміщеннях. Головна родзинка серії P2202 - процесори Intel® 12-го покоління (Alder Lake-P). Комп'ютери серії P2202 можна використовувати як автономні вбудовані комп'ютери або, використовуючи ексклюзивну запатентовану технологію CDS для під'єднання дисплейного модуля, використовувати як промисловий панельний ПК, панельний ПК із можливістю читання в сонячному світлі або панельний ПК із відкритою рамкою для задоволення будь-яких потреб в обчисленнях на дисплеї.

  • Вбудований процесор Intel® Alder Lake-P U-Series Core™ Alder Lake-P U-Series
  • Гніздо 2 x DDR5 SO-DIMM, підтримує до 4800 МГц 64 ГБ пам'яті
  • Чотири незалежні дисплеї (CDS / HDMI / DP / VGA)
  • 1x гніздо M.2 Key E Type 2230 для Intel CNVi / бездротового модуля
  • Підтримка запатентованої технології CDS компанії Cincoze (патент № M482908)
  • Технологія CFM для визначення потужності запалювання та функції PoE
  • Широкий діапазон робочої температури -40°C - 70°C

Додаткова інформація

System
Processor

Onboard 12th Generation Intel® Alder Lake-P U-Series CPU:

- Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W

- Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 15W
Memory 2x DDR5 4800MHz SO-DIMM Socket Supports Un-buffered and non-ECC Type, Up to 64GB
BIOS AMI BIOS

Graphics
Graphics Engine
  • Integrated Intel® Iris® Xe Graphics: Core™ i5-1245UE
  • Integrated Intel® UHD Graphics: Core™ i3-1215UE
Maximum Display Output Supports Quad Independent Display
CDS 1x CDS Connector (1920 x 1080 @60Hz)
DP 1x DisplayPort Connector (4096 x 2304 @60Hz) * Verified maximum resolution: 3840 x 2160 @ 60Hz
HDMI 1x HDMI Connector (3840 x 2160 @30Hz)
VGA 1x VGA Connector (1920 x 1200 @60Hz)

Audio
Audio Codec Realtek® ALC888, High Definition Audio
Line-out 1x Line-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

I/O
LAN

2x 1GbE LAN, RJ45

- GbE1: Intel® I219

- GbE2: Intel® I210
COM 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 3 x USB 3.2 Gen2x1 (10Gbps), Type A
  • 1 x USB 2.0 (480Mbps), Type A
DIO 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block

Storage
SSD/HDD 2x 2.5” SATA HDD/SSD Bay (SATA3.0)
RAID Support RAID 0/1

Expansion
Mini PCI Express 2x Full-size Mini-PCIe Socket
PCI Express

P2202: -

P2202E: • 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)

* Supports maximum dimensions of add-on card (H x L) : 111 x 169mm
SIM Socket 1x SIM Socket
M.2 1x M.2 Key E Type 2230 Socket, Support Intel CNVi/Wireless Module
CFM (Control Function Module) Interface
  • 1x CFM Interface for optional IGN Module Expansion
  • 1x CFM Interface for optional PoE Module Expansion
CDS (Convertible Display System) Interface 1x CDS Interface for Convertible Display Module

Other Function
Clear CMOS Switch 1x Clear CMOS Switch
Reset Button 1x Reset Button
Instant Reboot Support 0.2sec Instant Reboot Technology
Watchdog Timer Software Programmable Supports 256 Levels System Reset
OSD Button LCD On/Off, Brightness Up, Brightness Down
Internal Speaker AMP 2W + 2W
Status LED Indicator Power LED, HDD LED

Power
Power Button 1x ATX Power On/Off Button
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off 1x Remote Power On/Off 2-pin Terminal Block

Operating System
Windows Windows®11, Windows®10
Linux Ubuntu 22.04

Physical
Dimension( W x D x H )

P2202: 254.5 x 190 x 41.5 mm

P2202E: 254.5 x 190 x 61 mm
Weight Information

P2202: 2.22 kg

P2202E: 2.74 kg
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / VESA / CDS / DIN Rail
Physical Design
  • Fanless Design
  • Jumper-less Design

Reliability & Protection
Reliability & Protection Yes
Reverse Power Input Protection
  • Protection Range: 51~58V
  • Protection Type: shut down operating voltage, re-power on at the preset level to recover
Over Current Protection 15A
CMOS Battery Backup SuperCap Integrated for CMOS Battery Maintenance-free Operation
MTBF 216,747 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3

Environment
Operating Temperature

-40°C to 70°C

* With extended temperature peripherals; Ambient with air flow

* According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature -40°C to 70°C
Relative Humidity 95%RH @ 70°C (non-Condensing)
Shock Operating, 50 Grms (w/ SSD, according to IEC60068-2-27)
Vibration
  • Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6)
  • Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
EMC
  • CE, UKCA, FCC, ICES-003 Class A
  • EN IEC 61000-6-4, EN IEC 61000-6-2(24VDC Input Only)
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 10V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
Safety UL, cUL, CB, IEC/EN 62368-1
