Extended T range

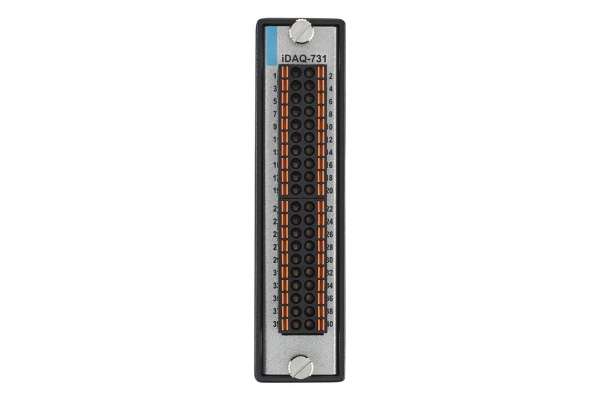

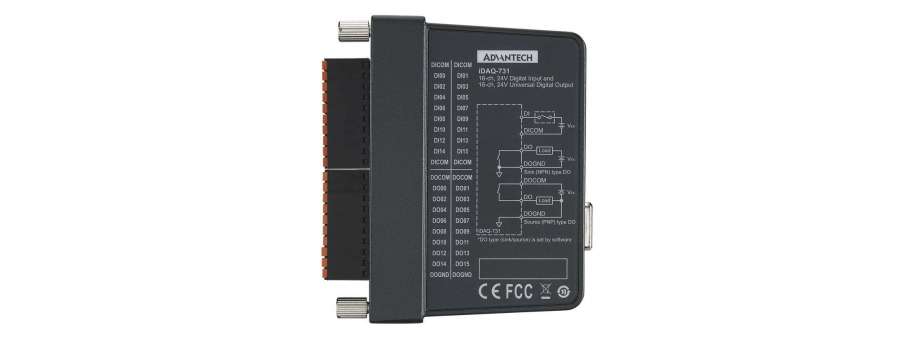

16-канальний IDI та 16-канальний універсальний модуль IDO iDAQ Advantech iDAQ-731

  • Гаряча заміна у системі iDAQ
  • Пружинні клеми європейського типу
  • 32-канальний ізольований вхід/вихід (16-канальний цифровий вхід, 16-канальний цифровий вихід)
  • Висока потужність цифрових виходів.
  • Можливість обробки переривань
  • Тип цифрового виходу перемикається між типом приймача (NPN) та типом джерела (NPN)
  • Ізоляційний захист 600 ТСКЗ
  • Підтримка буферизованого збору даних/швидкості оновлення до 10 кГц

Додаткова інформація

Isolated Digital Input

Channels 16
Input type Sink (NPN)
Input logic level (referenced to DICOM)
  • OFF state 0 V ~ +3 V
  • ON state +10 V ~ +40 V
Input current draw
  • OFF state 1 mA max.
  • ON state 3 mA max
Input protection voltage +60 V max, -8 V min.
Response time 100 μs max.
Debounce filter 10 μs ~ 84 ms, software configurable
Isolation protection 600 VRMS
Acquisition type Instant or buffered, software configurable
Buffered acquisition
  • Sample rate 10 kHz max., software configurable
  • Internal data buffer (FIFO) size 512 samples, each sample contains state of all channels Interrupt
Edge detection Rising edge, falling edge, or both edges, software configurable for each channel independently
Pattern match detection By port detection, each channel can be enabled or disabled by software independently
Frequency 1 kHz max
Other feature Latch digital input states when interrupt occurs
Timing signal output to chassis From one of the digital input channels or digital input pattern match event, software configurable

Universal Isolated Digital Output

Channels 16
Output type Sink (NPN) or source (PNP), software configurable per port (8-channel)
Load voltage +10 V ~ +40 V
Load current 350 mA max. per channel
Output impedance 0.2 Ω max
Response time 100 μs max
Isolation protection 600 VRMS
Current limit protection Yes
Flyback diode protection Yes
Power-on output state OFF state
Acquisition type Static or buffered, software configurable
Buffered output
  • Update rate 10 kHz max., software configurable
  • Internal data buffer (FIFO) size 512 samples, each sample contains state of all channels

General

Power consumption from chassis 425 mW typ./ 450 mW max
Dimensions 100 x 80 x 25 mm (3.94 x 3.15 x 0.98 in.)
Operating temperature -20 °C to 60 °C (-4 °F to 140 °F)
Storage temperature -40 °C to 70 °C (-40 °F to 158 °F)
Operating humidity 10% to 90% RH, non-condensing
Storage humidity 5% to 95% RH, non-condensing
Vibration 5Grms
Shock 30G
Certification EMC: CE, FCC Safety: CB, UL
