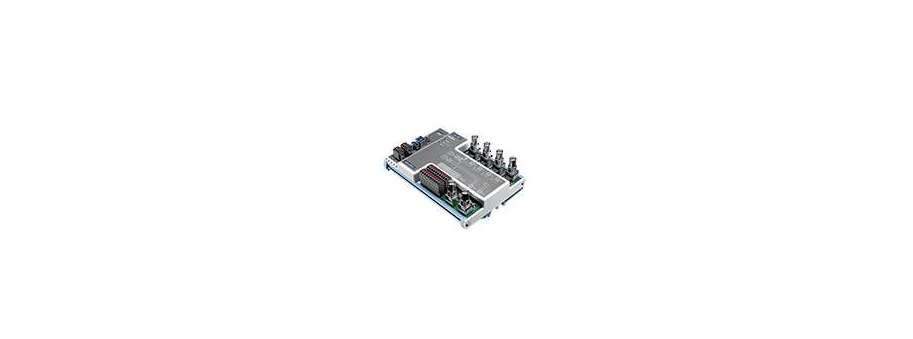

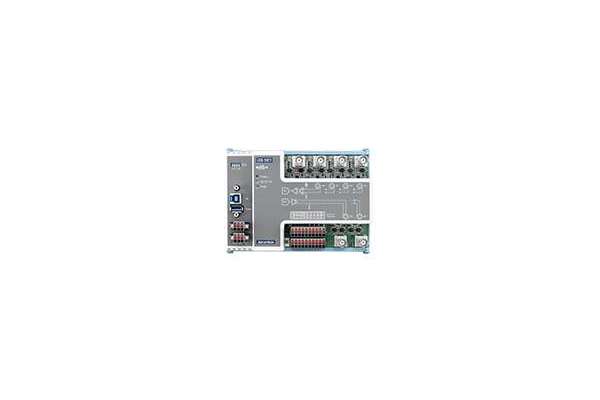

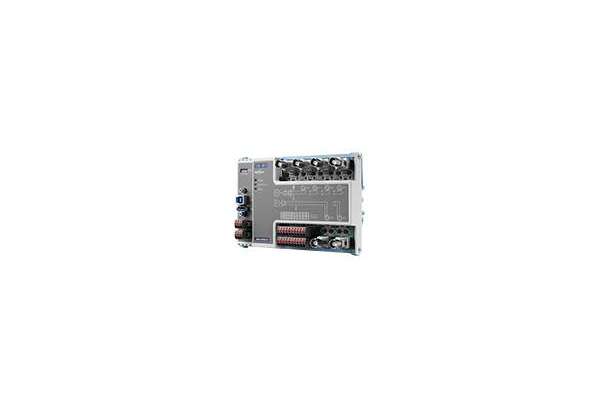

Модуль з 4-ма аналоговими входами та підтримкою IEPE датчиків Advantech USB-5801
Вартість та наявність
| Код товару | Опис товару | Ціна з ПДВ | Наявність |
|---|---|---|---|
| USB-5801-AE | Зовнішній модуль вводу-виводу Advantech 4-ch, 24-bit, 192 kS/s DSA USB3.0 module | 79 119,0 |
USB-5801 - це високоточний модуль USB 3.0 для збору динамічних сигналів, спеціально розроблений для вібраційних і акустичних вимірюваннь. Він забезпечує чотири дискретних 24-бітних входи датчика IEPE одночасно з частотою дискретизації до 192 кС / с для вимірювань з високою роздільною здатністю. Він також оснащений двома 24-бітними аналоговими виходами з частотою оновлення до 192 кС / с. Крім цього, він має два входи тахометра, дані яких можна співвіднести з даними датчика. Вбудований USB-концентратор дозволяє підключати цей модуль послідовно з іншими продуктами серії USB-5000.
- USB 3.0 SuperSpeed і послідовне з'єднання за допомогою вбудованого USB-концентратора
- Одночасне зчитування з 4 аналогових входів, до 192 кС / с
- АЦП з 24-бітною роздільною здатністю із загальним гармонічним спотворенням -94 дБ плюс шум (THD + N)
- Вбудований фільтр згладжування
- 2 мА вбудовані електронні пьєзоелектричні (IEPE) струми збудження
- 2 аналогових виходи з частотою оновлення до 192 кС / с
- ЦАП з 24-бітною роздільною здатністю і загальним гармонічним спотворенням -90 дБ плюс шум (THD + N)
- 2 тахометричних входи для вимірювання періоду чи частоти
- 4-канальний ізольований цифровий вхід і 4-канальний ізольований цифровий вихід
Додаткова інформація
| Part Number | USB-5801-AE |
Analog Input |
|
| Sampling Rates(S/s) | 1 ~ 192 kS/s |
| Resolution(Bits) | 24 |
| Channels | 4 |
| Input coupling | AC/DC |
| Type | Simultaneous Sample |
| Trigger Mode | Start, delay to start, stop, or delay to stop trigger |
| Bipolar Inputs (V) | ±1 V, ±2 V, ±5 V, ±10 V |
| IEPE Excitation | 2 mA |
Analog Output |
|
| Channels | 2 |
| Update Rate(S/s) | 1 ~ 192 kS/s |
| Resolution(Bits) | 24 |
| Output Ranges | ±1 V, ±10 V |
Isolated Digital I/O |
|
| Input Range | Logic 0: 3 V max.; Logic 1: 10 V min. (30 VDC max.) |
| Opto-isolator Response Time | 100us |
| Isolation Protection | 2,500 VDC |
| Output Ranges | 5 ~ 40 VDC |
| Input Channels | 4 |
| Digital Filter | 16 µs ~ 131 ms |
| Output Channels | 4 |
| Load current | 350mA/ch (sink) |
General |
|
| Bus | USB 3.0 |
| Dimensions | 168 mm x 120 mm x 40 mm |
| Operating Temperature | 0 ~ 60° C (32 ~ 140° F) |
| Power supply | External 10 ~ 30 V DC or USB bus power |
Timer/Counter |
|
| Channels | 2 (Tachometer Input) |
| Input Range | Logic 0: 3 V max.; Logic 1: 10 V min. (30 VDC max.) |
| Max. Input Frequency | 5 kHz |
| Isolation protection | 2,500 V DC |
| Digital Filter | 16 µs ~ 131 ms |
