Маршрутизатор Advantech забезпечують віддалене завантаження даних для нафтогазової галузі

Історія проекту

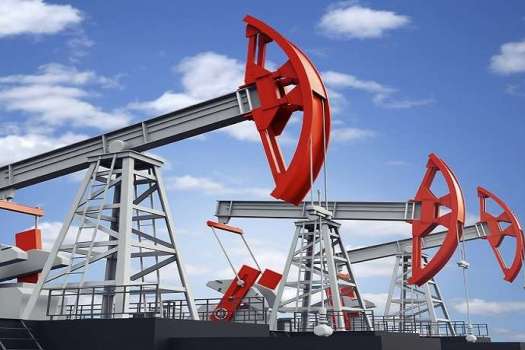

 Синьцзян є найбільшою китайською провінцією і на неї впливають різноманітні погодні умови, особливо з огляду на, що висоти варіюються від рівня моря до гірських вершин вище 6000 м. За умови дотримання цих умов тисячі нафтових насосів належать Китайської національної нафтової корпорації (CNPC). Ефективне управління польовими пристроями є серйозною проблемою.

Завдання

Як і на багатьох інших родовищах, CNPC в минулому використовував GPRS DTU модеми для завантаження польових даних, і цей підхід вимагає жорсткого з'єднання для підключення обладнання до мережі. Однак зростаючі вимоги до пропускної здатності польових даних і технічні удосконалення зробили модеми DTU більше непридатним варіантом. Зокрема, обмеження розміру пакета даних та пропускної здатності передачі означає, що модеми DTU не здатні підтримувати відеоспостереження.
Дані спостереження можуть передаватися по бездротовому мосту або оптоволоконному кабелю, але це пов'язано з більш високими витратами як на впровадження, так і на обслуговування. Однак останні досягнення в технології мобільного зв'язку дозволили знизити вартість мережевого трафіку, дозволяючи відправляти дані відеоспостереження стільниковою мережею, а не фізичною.

Таким чином, щоб полегшити збір польових даних і управління польовими пристроями, CNPC вирішила реформувати системи передачі даних, що використовуються на деяких нафтових свердловинах.

Системні вимоги

Щоб розширити можливості передачі даних при одночасному зниженні пов'язаних з цим витрат, CNPC вибрала рішення для глобальної мережі (WAN) на родовищі. Це означає, що дані можуть передаватися через стільникову мережу з родовища на платформу CNPC. Щоб забезпечити достатній рівень пропускної здатності даних для живого відео, потрібно підключення 3G / 4G. Крім того, після всесвітньої атаки WannaCry в 2017 році CNPC також впровадила особливі вимоги до безпеки в Інтернеті, тобто забезпечення безпеки передачі даних було основним напрямком цієї реформи. Таким чином, з Advantech були проведені переговори, з метою пошуку відповідного рішення.

Рішення

Для промислових стільникових маршрутизаторів Advantech рекомендує використовувати маршрутизатор BB-SL306 4G, який оснащений комунікаційним модулем 4G, розробленим за технологіями Huawei, і високо цінується за його високу стабільність в промислових додатках. Цей пристрій забезпечує достатню потужність процесора (1 ГГц), ОЗУ (512 МБ) і флеш-пам'ять (256 МБ). Крім того, він підтримує 4G Full Netcom в Китаї і має SDK для Python на Linux. Він також надає можливості підключення RS-232 і цифрового введення / виводу. BB-SL306 також має широку температуру в роботі (від -40 до 75 ° C) і може витримувати екстремальні погодні умови.

Маршрутизатори BB-SL306 були встановлені з комутаторами EKI-2525I в шафах поруч з насосними відсіками, забезпечуючи підключення до мережі для польового обладнання, такого як камери, PLC, RTU і інші пристрої. Слоти розширення на EKI-2525I означають, що ці пристрої дуже ефективні в якості концентраторів для польових пристроїв і маршрутизаторів. Як і BB-SL306, EKI-2525I підтримує широкий діапазон температур в роботі (від -40 до 75 ° C), що робить його придатним для застосування в складних умовах. Завдяки цьому рішенню дані польового обладнання можуть бути завантажені на центральну платформу.

У порівнянні з рішеннями, пропонованими нашими конкурентами, BB-SL306 пропонує вищий рівень безпеки і більш високу продуктивність, підтримуючи безліч VPN-підключень і програмних брандмауерів. Крім того, завдяки використанню SIM-карт CNPC і China Unicom, IP-адреси контролювалися для забезпечення безпечної передачі даних на центральну платформу.

В ході цієї реформи використання статичних IP-адрес дозволило забезпечити безпечну трансляцію мережевих адрес, що означає, що персонал може мати прямий доступ і усувати несправності в декількох нафтових свердловинах одночасно, що раніше було неможливо з модемами DTU. Таким чином, майбутні польові інспекції будуть більш ефективними.

Особливості і переваги

Висновок

Після установки співробітники змогли спостерігати за польовим обладнанням за допомогою відео в реальному часі, просто увійшовши на центральну платформу, що забезпечило безпеку нафтових свердловин. Що стосується фонових операцій, маршрутизатор BB-SL306 був налаштований на автоматичне завантаження польових даних через задані інтервали. У разі будь-яких неполадок з польовим пристроєм співробітники тепер можуть безпосередньо звертатися до конкретного пристрою для віддаленого пошуку несправностей через VPN, що дозволяє повністю реалізувати віддалену роботу пристроїв.



Обладнання, що використовувається в цьому рішення

Промисловий некерований POE комутатор Advantech EKI-2525 5 портів 100-TX / 100-FX

POE Комутатор EKI-2525

Промисловий некерований 5-ти портовий Fast Ethernet комутатор Advantech EKI-2525 з POE або оптичним портом
