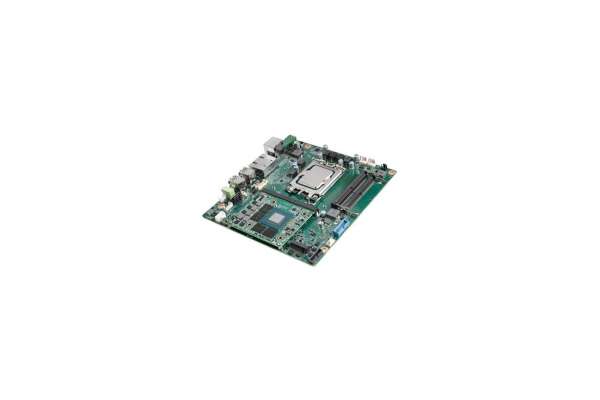

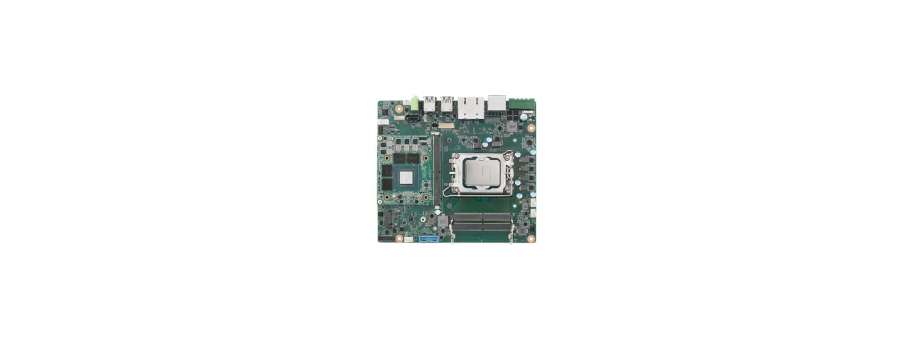

Тонка материнська плата зі штучним інтелектом на Intel® Core™ (Alder Lake) 12/13/14 пок., інтеграція графічного модуля MXM Advantech AIMB-288E

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
AIMB-288EH-00A1 Промислова материнська плата Advantech AIMB-288EH ADL-S LGA1700 H610E w/ Nvidia T1000/2 GbE/2DP  74 864,6
AIMB-288EH-01A1 ADL-S LGA1700 H610E w/ Nvidia A500/2 GbE/2DP  71 669,9
AIMB-288EH-02A1 ADL-S LGA1700 H610E w/ Nvidia A2000/2 GbE/2DP  116 407,0
AIMB-288EH-03A1 ADL-S LGA1700 H610E w/ VEGA-X110/2 GbE/2DP  55 691,7
  • Процесори Intel® Core™ 12-го покоління, макс. 16 ядер, підтримка чипсета H610E
  • Інтегрована графіка, NVIDIA RTX/Quadro або Intel Arc™
  • До 64 ГБ DDR5 4800MT/s з двома модулями SO-DIMM
  • Три дисплеї з 2 DP і 1 eDP, до 4K
  • Широкі можливості розширення: 1 M.2 M-key і 1 M.2 B-key, 6 USB 3.2 Gen1x1, 1 SATA III
  • Кваліфікований для Edge AI SRP WISE-DeviceOn і API для вбудованого ПЗ

Processor System

CPU i9-12900E/i9-12900TE i7-12700E/i7-12700TE i5-12500E/i5-12500TE i3-12100E/i3-12100TE G7400E/G7400TE
Core Number 16/16 12/12 6/6 4/4 2/2
Max Speed 5.0GHz/ 4.8GHz 4.8GHz/ 4.7GHz 4.5GHz/ 4.3GHz 4.2GHz/ 4.0GHz 3.6GHz/ 3.0GHz
SmartCache 30MB/30MB 25MB/25MB 18MB/18MB 12MB/12MB 2.5MB/2.5MB
TDP 65W/35W 65W/35W 65W/35W 65W/35W 46W/35W

Graphics

GPU Intel Arc A370M Quadro® T1000 Quadro® A500 Quadro® A2000
Cores 8 Xe-cores 896 CUDA® cores 2048 CUDA® cores 2560 CUDA® cores
FP32 Performance (TFLOPS) 4.198 2.6 6.54 8.25
Memory GDDR6 4 GB GDDR6 4GB GDDR6 4GB GDDR6 8GB

Додаткова інформація

Processor System

Chipset H610E
BIOS AMI EFI 256 Mbit SPI

Expansion Slot

M.2
  • 1, M-key for storage (Type: 2280; NVMe supported)
  • 1, B-key for storage (Type: 2242)

Memory

Technology 2, Dual Channel DDR5 4800 MT/s SO-DIMM
Max. Capacity 64GB (up to 32GB per SO-DIMM)
Socket 2, 262 PIN DDR5 SO-DIMM (Non-ECC)

Display (From Intel® UHD Graphics)

DP 2 Ports DP++, DP1.4a, up to 4096 x 2304 @ 60 Hz
eDP 1 Port, up to 3840 x 2160 @ 60 Hz
Triple Display DP+DP+eDP

Ethernet

Controller
  • LAN1: 1 GbE Intel I219-LM
  • LAN2: 1 GbE Intel I226V
Connector RJ45 x 2

Audio

Codec Realtek ALC888S, High Definition Audio (HD), Line-Out (default)
Amplifier Yes (Option, 3.2W)

SATA

Max Data Transfer Rate 6.0 Gb/s
Channel 1 (SATA III)

Rear I/O

Display Port 2
Ethernet 2
USB 4 USB 3.2 Gen1x1
Audio 1 (Line out by default, (Line in/Line out/Mic in programable)
Power Connector 1 Terminal block (4P, Phoenix Contact)

Internal Connector

USB 2, USB 3.2 Gen1x1
eDP 1
Serial 2, (RS-232/422/485 with auto flow control)
SATA 1
M.2
  • 1 x M-key (2280, for NVMe Storage)
  • 1 x B-key (2242, for LTE wireless connectivity)
SATA Power Connector 1

Watchdog Timer

Output System reset
Interval Programmable 1 ~ 255 (second or minute)

Power Requirements

Input voltage 19-24V DC-in
Connector Connector

Environment

Temperature
  • Operating: 0 ~ 60° C (32 ~ 140° F), depends on STD or THIN GPU cooler
  • Non-Operating: -40 ~ 85° C (-40 ~ 185° F)

Physical Characteristics

Dimensions 170 mm x 190 mm (6.69" x 7.48")
