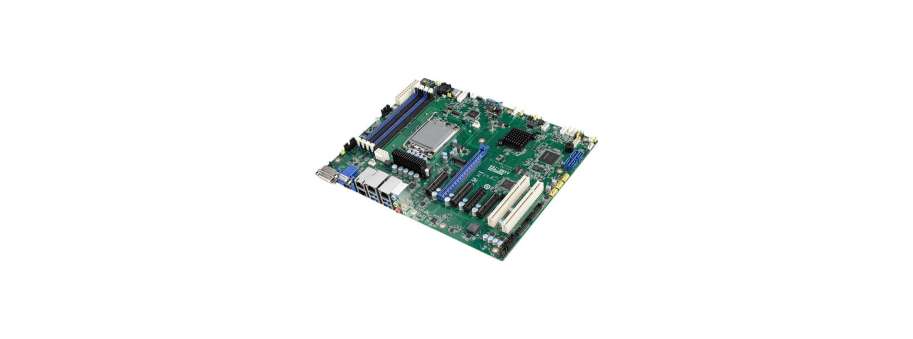

Серверна материнська плата LGA 1700 Intel® Core™ ATX 12-го покоління Advantech з 4 DDR5, 5 PCIe (1 роз'єм Gen5, 3 роз'єма Gen4, 1 роз'єм Gen3), 7 USB 3.2, 4 SATA3, 4/2 локальними мережами та IPMI ASMB -788

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ASMB-788G2-00A1 LGA 1700 ATX Server Board W680 GbEx2  32 852,6
ASMB-788G4-00A1 Промислова серверна материнська плата Advantech ASMB-788G4 LGA 1700 ATX Server Board W680 GbEx4  36 510,8
  • Процесори Intel® Core™ i9/i7/i5/i3 12-го покоління LGA 1700 з набором мікросхем W680
  • DDR5 ECC/Non-ECC 4400/4000/3600 МГц UDIMM до 128 ГБ
  • Один слот PCIe x16 (5-го покоління) та чотири слота PCIe x4 (3 x Gen4 та 1 x Gen3)
  • Три дисплея — порти DVI-D, VGA та HDMI 2.0
  • Чотири порта SATA 3 та сім портів USB 3.2
  • Один M.2 2280 (PCIe x4)
  • Діапазон робочих температур 0 ~ 60 °C (32 ~ 140 °F)

Додаткова інформація

Form Factor

ATX form factor

Processor System

Socket Intel® LGA 1700
CPU type Intel® 12th Gen. Core™ i9/i7/i5/i3 series processors (TDP up to 125W)

Core Logic

Chipset Intel W680 chipset

Memory

Total slots 4 x (Dual Channel)
Max. capacity 128 GB
Memory type DDR5 ECC/Non-ECC 4400/4000/3600 MHz UDIMM (288-pin)
Memory size 8 GB, 16 GB, 32GB

Expansion Slots

Total PCI/PCIe slots 7
Slot location 1 PCI slot
Slot location 2 PCI slot
Slot location 3 PCIe x4 slot (Gen4 x4 link)
Slot location 4 PCIe x4 slot (Gen3 x4 link)
Slot location 5 PCIe x4 slot (Gen4 x4 link)
Slot location 6 PCIe x16 slot (Gen5 x16 link)
Slot location 7 PCIe x4 slot (Gen4 x4 link)

Graphics

Controller Intel® HD Graphics
VRAM 1 GB maximum shared memory with 2 GB and above system memory installed

Storage

SATA controller Intel® W680: 4 SATA 3 6 Gb/s ports with Intel Rapid Storage Technology support (for Windows only) (Supports software RAID 0, 1, 10 & 5)
SAS controller -

Networking

Interface 10/100/1000 Mbps
Controller GbE LAN1: Intel® I219; GbE LAN 2~4: Intel I210-AT
Connector RJ-45 x 2 for G2 version; RJ-45 x 4 for G4 version

Onboard I/O Connector

Printer Port connector -
PSU connector 24-pin SSI power connector + 8-pin SSI 12V power connector
USB connector 1 x USB 3.2 Gen 1 (2 ports), 3 x USB 2.0 (6 ports), 1 x USB 3.2 Gen 1 Type-A
M.2 connector 1 x M.2 2280 (PCIe)
Fan header 5 x (4-pin)
SMBus 1
Chassis intruder 1
Front LAN LED 2
Serial port header 2 x RS-232 dual-port (4 ports), 1 x RS-232 single-port
Audio connector 1 x (ALC 888S)
PS/2 KB/Mouse -

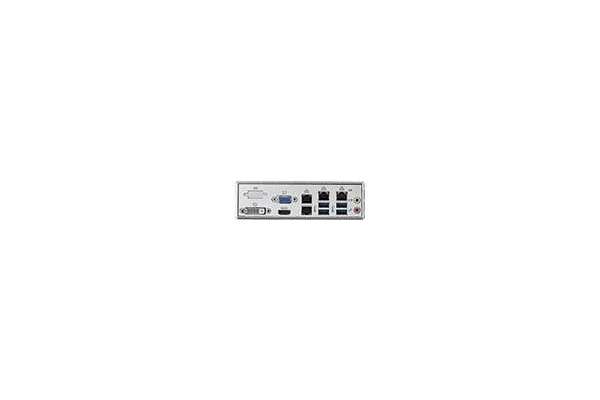

Rear I/O Connector

External serial port 1 (via COM cable in the package)
External USB port 4 x (USB 3.2 Gen 2)
VGA port 1 x (Resolution up to 1920 x 1200 @ 60 Hz)
DVI port 1 x (Resolution up to 1920 x 1200 @ 60 Hz)
HDMI port 1 x (Resolution up to 4096 x 2160 @ 60 Hz)
RJ-45 2 x for G2 version; 4 for G4 version
Audio connector 2 x (Mic-in, Line-out)
PS/2 KB/Mouse -

Watchdog Timer

Output System reset
Interval Programmable 1 ~ 255 sec

Power Requirement

Power On (Core i5-12500 3.0GHz DDR5 4800 16G*4)

3.3 V 5 V 12 V 12V_8P 5 VSB

2.05A 1.69A 0.36A 13A 0.10A

Environment

Temperature
  • 0 ~ 60 °C, depends on CPU speed and cooler solution (Operating)
  • -40 ~ 85 °C (Non-operating)
Humidity
  • 40 °C @ 95% RH Non-condensing (Operating)
  • 60 °C @ 95% RH Non-condensing (Non-operating)
Physical Characteristics/ Dimensions 304.8 x 244 mm (12 x 9.6 in)
