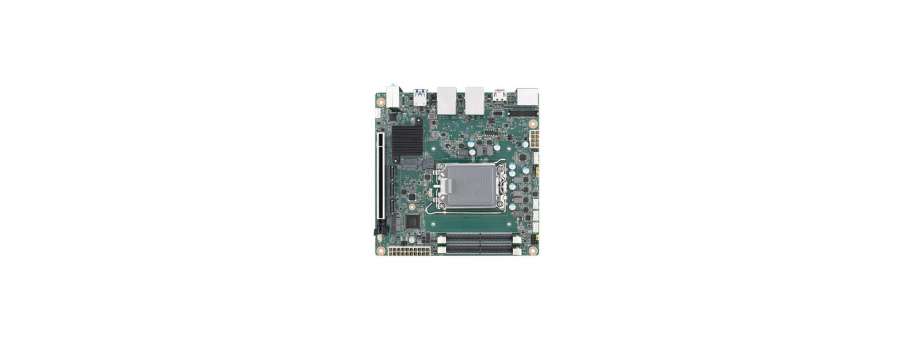

Материнська плата Mini-ITX на процесорі Intel® Core™ 12-го покоління LGA1700 Advantech AIMB-278

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
AIMB-278Q-00A1 Промислова материнська плата Advantech AIMB-278 MiniITX ADL-S LGA1700 Q670E/PCIex16 Gen5/2.5GbE  26 149,3
AIMB-278H-00A1 MiniITX ADL-S LGA1700 H610E/PCIex16 Gen5/2.5GbE  23 160,1
  • Процесори Intel® Core™ 12-го покоління для настільних ПК, до 16 ядер, підтримка набора мікросхем Q670E/H610E
  • Двоканальна пам'ять DDR5 4800 МГц, макс. 64 ГБ з двома модулями SODIMM
  • Надвшидкісний ввід/вивід: PCIe x16 Gen5 (32 ГТ/с), USB3.2 Gen2 (10 Гбіт/с), 2,5GbE
  • Чотири незалежних дисплея 4K с 2 DP, 1 HDMI, 1eDP
  • Широкі можливості розширення: ключ M.2 M для твердотільного накопичувача NVMe, ключ M.2 E для бездротового зв'язку, 3 SATA (RAID 0,1,5)
  • Підтримка TPM2.0
  • SUSI API, WISE-DeviceOn та вбудоване програмне забезпечення

Більш детальну інформацію про процессорну систему ви можете подивитись в технічній специфікації товару

Додаткова інформація

Expansion Slot

M.2 1 M-Key for SSD, 1 E-Key for Wireless connection
PCIe x16 PCIe x16 Gen5(32GT/s) for discrete GPU card and storage devices

Memory

Technology Dual Channel DDR5, up to 4800 MHz (non-ECC)
Max. Capacity 64GB (up to 32GB per SODIMM)
Socket 2 x 262pin SODIMM

Graphics

Controller up to Intel® UHD Graphics 770
HDMI HDMI2.0b, supports max. resolution 4096 x 2160 @ 60 Hz
DP DP1.4a, supports max. resolution 4096 x 2304 @ 60 Hz
eDP By Default, with internal pin header, supports max. resolution 4096 x 2304 @ 60 Hz
LVDS By Option, internal pin header, supports singel/dual channel 18/24-bit with maximum resolution up to 1920 x 1200 @ 60 Hz (eDP colay with LVDs)
Multi Displays up to 4 independent displays (combination of 2DP, 1HDMI, 1eDP)

Network

ETHERNET up to 2500 Mb/s
Controller Intel I219LM and Intel I225-LM
Connector 2 x RJ45

SATA

Max data transfer rate 600 MB/s
Channel 3 x SATAIII

Rear I/O

DP 2
HDMI 1
Ethernet 2
USB Up to 6 USB3.2 (Q670E: 6 USB3.2 Gen2 ; H610E: 4 USB3.2 Gen1 & optional 2 USB2.0)
Audio 1 (Line in/Line out/Mic in)

Internal Connector

USB 2 (USB2.0)
LVDS/eDP 1 (LVDs colay with eDP)
Serial 2 (COM1 RS-232, COM2 RS232/422/485)
SATA 3
M.2
  • 1 M-key (dimension: 2280)
  • 1 E-key (dimension: 2230)
GPIO 8-bit

Watchdog Timer

Output System reset
Interval Programmable 1 ~ 255 sec/min

Power Requirements

Boost 92.7W
Typical 68.9W

Environment

Temperature Operating: 0 ~ 60° C (32 ~ 140° F), depends on CPU speed and cooler solution
Storage Non-Operating: -40 ~ 85° C

Physical Characteristics

Dimensions 170 mm x 170 mm (6.69" x 6.69")
