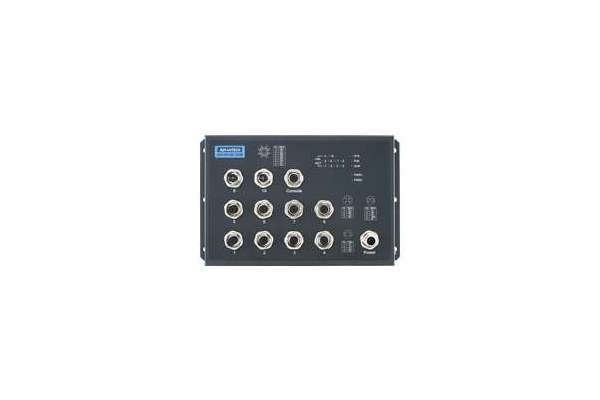

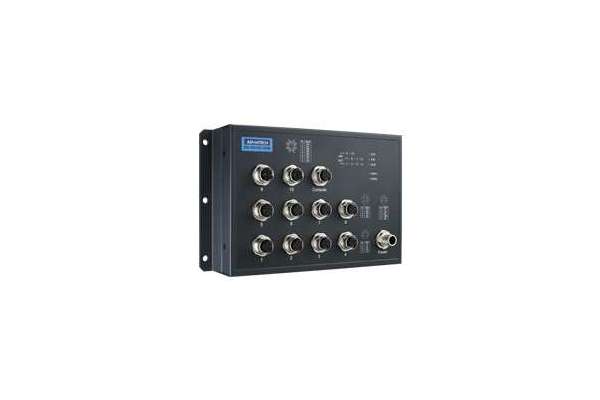

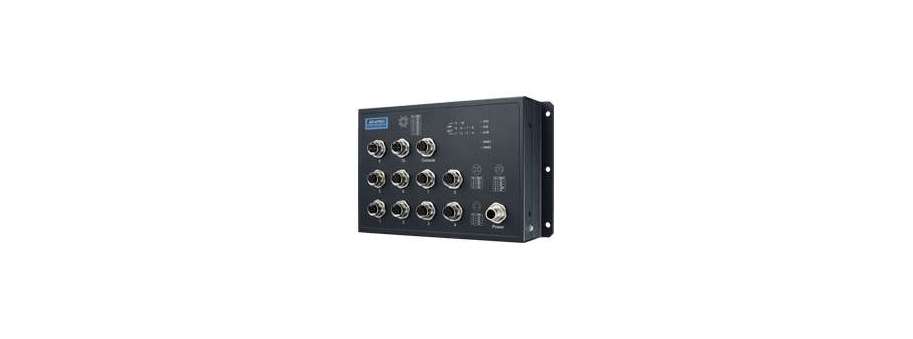

Керований M12 Ethernet комутатор EKI-9510E-2GMH

10-портовий керований M12 Ethernet комутатор M12 72/96/110 чи 24/48 В постійного струму від Advantech EKI-9510E-2GMH

Мережеві коммутатори >> EN50155 комутатори Ethernet для залізничних систем

 Вартість та наявність

Виробник: Advantech

Серія комутаторів EKI-9500 розроблена з міцними та високими характеристиками електромагнітної сумісності для застосування на залізних дорогах та в рухомому складі. В EKI-9500 передбачені роз'єми M12 для підключення Ethernet / консолі / реле / входа живлення, об забезпечити надійне підключення, щоб гарантувати якісну роботу в умовах впливу навколишнього середовища, наприклад вібрації та ударів в потязі.

EKI-9510E-2GMH та EKI-9510E-2GML - це керований комутатор Ethernet, що забезпечує 8 інтерфейсів Fast Ethernet M12 з D-кодом. Він також надає 2 інтерфейса Gigabit Ethernet M12 з X-кодуванням та функцією байпас для підвищення надійності мережі. EKI-9510E-2GMH / ML відрізняється «плоскою» конструкцією, завдяки своєму невеликому розміру його можна легко розгорнути, що спрощує розгортання мережі в обмеженому просторі.

  • Відповідає EN50155
  • 8 портів M12 з D-кодуванням 10/100 Мбіт/с + 2 порта M12 з X-кодуванням 10/100/1000 Мбіт/с з функцією байпас
  • Вхід живлення EKI-9510E-2GMH: 72/96/110 В постійного струму EKI-9510E-2GML: 24/48 В постійного струму
  • Робоча напруга EKI-9510E-2GMH: 50,4 ~ 137,5 В постійного струму EKI-9510E-2GML: 16,8 ~ 60 В постійного струму
  • X-Ring Pro підтримує швидку та передбачувану конвергенцію
  • Роз'єм M12 з захистом IP40

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
EKI-9510E-2GMH-AE EN50155 M12 10FE + 2G Managed SW, 72~110VDC  46 367,2
EKI-9510E-2GML-AE EN50155 M12 10FE + 2G Managed SW, 24~48VDC  46 367,2

Додаткова інформація

Interface


I/O Port 8 x M12 D-Coded 10/100Mbps ports + 2 x M12 X-Coded 10/100/1000Mbps ports with Bypass function
Console port M12 A-Coded
Power Connector M12 A-Coded

Physical


Enclosure Aluminum Shell
Protection Class IP 40
Installation Wall Mount
Dimensions (W x D x H) 216 x 132 x 59.3 mm
Weight 1.5kg

LED Display


System LEDs PWR1, PWR2, SYS, R.M., Alarm

Environment


Operating Temperature -40 ~ 70°C (-40 ~ 158°F)
Storage Temperature -40 ~ 85°C (-40 ~ 185°F)
Ambient Relative Humidity 10~ 95% (non-condensing)

Power


Power Consumption 10 Watts
Power Input
  • EKI-9510E-2GMH: 72/96/110 VDC
  • EKI-9510E-2GML: 24/48 VDC
Operating Voltage
  • EKI-9510E-2GMH: 50.4~137.5 VDC
  • EKI-9510E-2GML: 16.8~60 VDC
  • Dual inputs Supports Overload Current Protection
  • Supports Reverse Polarity Protection

Certification


EMI
  • FCC Part 15 Subpart B Class A
  • CE EN55032 (CISPR)
  • EN55024 Class A
EMS
  • EN61000-4-2 (ESD);  EN61000-4-3 (RS);
  • EN61000-4-4 (EFT); EN61000-4-5 (Surge);
  • EN61000-4-6 (CS)
Shock IEC 61373
Freefall IEC 60068-2-32
Vibration IEC 61373
Certificate EN 50155; EN50121-3-2

L2 Features


L2 MAC Address 8K
Jumbo Frame 9KB
VLAN Group 256 (VLAN ID 1~4093)
VLAN 802.1Q VLAN, GVRP
Port Mirroring Per port, Multi-source port
IP Multicast IGMP Snooping v1/v2/v3, MLD Snooping, IGMP Immediate leave
Storm Control Broadcast, Multicast, Unknown unicast
Redundancy Protocol
  • IEEE 802.1D-STP, IEEE 802.1s-MSTP
  • IEEE 802.1w-RSTP, X-Ring Pro

QoS


Priority Queue Scheduling WRR (Weighted Round Robin), SP (Strict Priority)
Class of Service IEEE 802.1p based CoS, IP TOS, DSCP based CoS
Rate Limiting Egress Rate limit
Link Aggregation IEEE 802.3ad Dynamic Port Trunking, Static Port Trunking
