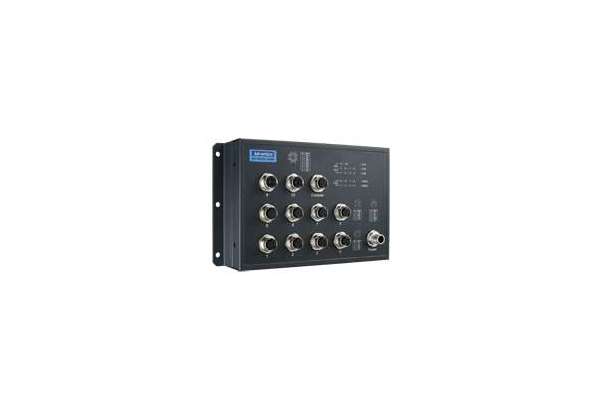

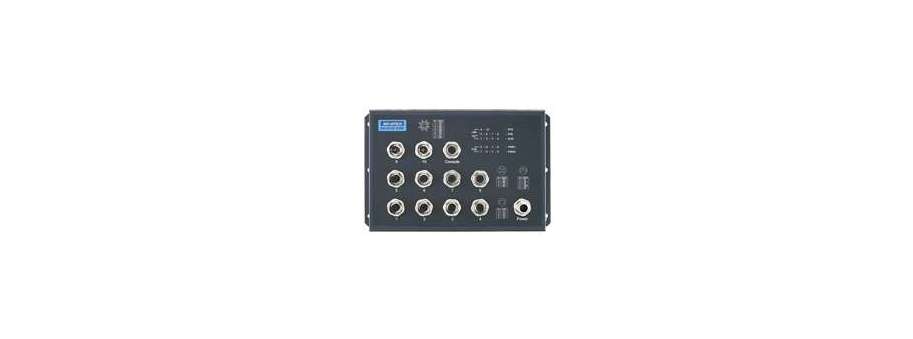

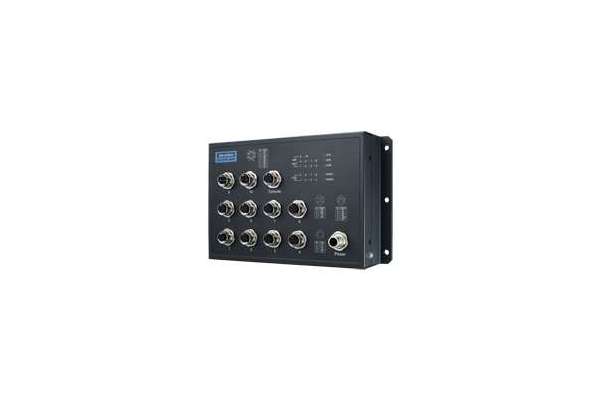

Керований комутатор Ethernet EKI-9510E-2GMPH

EN 50155 10-портовий керований комутатор PoE M12 Ethernet Advantech 24/48 чи 72/96/110 В постійного струму EKI-9510E-2GMPH

Мережеві коммутатори >> EN50155 комутатори Ethernet для залізничних систем

 Вартість та наявність

Виробник: Advantech

Комутатор серії EKI-9500 розроблений для залізничного транспорту, відрізняється підвищеною надійністю та високими характеристиками електромагнітної сумісності.

Серія EKI-9500 — це підходяще мережеве рішення для рухомого складу та придорожних додатків. Серія EKI-9500 оснащена роз'ємами M12 для з'єднань Ethernet/консолі/реле/входа живлення для забезпечення з'єднання, яке гаранутє надійну роботу в умовах зовнішнього впливу, таких як вібрація та удари в потязі.

EKI-9510E-2GMPH та EKI-9510E-2GMPL — це керований Ethernet-комутатор PoE, що забезпечує 8 інтерфейсів D-code M12 Fast Ethernet з функцією IEEE802.3af/at PoE (Power Over Ethernet). Порти PoE можуть загалом забезпечити бюджет потужності до 100 Вт для пристроїв (таких як камера, IP-телефон та бездротова точка доступу). Він також має 2 інтерфейса Gigabit Ethernet M12 X-code з функцією обходу для підвищення надійності мережі. EKI-9510E-2GMPH/MPL має «плоску» конструкцію, його можна легко встановити завдяки невеликим розмірам, що спрощує розгортання мережі в переповненому вагоні/шафі.

  • Відповідає стандарту EN50155
  • 8 портів M12 D-кодування 10/100 Мбіт/с PoE + 2 порти M12 X-кодування 10/100/1000 Мбіт/с з функцією обходу
  • Вхідна напруга EKI-9510E-2GMPH: 72/96/110 В постійного струму EKI-9510E-2GMPL: 24/48 В постійного струму
  • Робоча напруга EKI-9510E-2GMPH: 50,4~137,5 В постійного струму EKI-9510E-2GMPL: 16,8~60 В постійного струму
  • X-Ring Pro підтримує швидку та передбачувану конвергенцію
  • 8 портів PoE з підтримкою IEEE802.3 at/af
  • Роз'єм M12 з захистом IP40

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
EKI-9510E-2GMPH-AE Управляемый промышленный коммутатор Advantech EN50155 M12 10FE PoE + 2G Managed SW, 72~110VDC  55 289,4
EKI-9510E-2GMPL-AE EN50155 M12 10FE PoE + 2G Managed SW, 24~48VDC  55 289,4

Додаткова інформація

Interface


I/O Port 8 x M12 D-Coded 10/100Mbps PoE ports + 2 x M12 X-Coded 10/100/1000Mbps ports with Bypass function
Console port M12 A-Coded
Power Connector M12 A-Coded

Physical


Enclosure Aluminum Shell
Protection Class IP 40
Installation Wall Mount
Dimensions (W x D x H) 216 x 132 x 59.3 mm
Weight 1.5kg

LED Display


System LEDs PWR1, PWR2, SYS, R.M., Alarm
Port LED Data, PoE

Environment


Operating Temperature -40 ~ 70°C (-40 ~ 158°F)
Storage Temperature -40 ~ 85°C (-40 ~ 185°F)
Ambient Relative Humidity 10~ 95% (non-condensing)

Power


Power Consumption 10 Watts
PoE Power Budget
  • EKI-9510E-2GMPH: 120 Watts
  • EKI-9510E-2GMPL: 60 Watts
Power Input
  • EKI-9510E-2GMPH: 72/96/110 VDC
  • EKI-9510E-2GMPL: 24/48 VDC
Operating Voltage
  • EKI-9510E-2GMPH: 50.4~137.5 VDC
  • EKI-9510E-2GMPL: 16.8~60 VDC
  • Dual inputs Supports Overload Current Protection Supports Reverse Polarity Protection

Certification


EMI
  • FCC Part 15 Subpart B Class A
  • CE EN55032 (CISPR)
  • EN55024 Class A
EMS
  • EN61000-4-2 (ESD); EN61000-4-3 (RS);
  • EN61000-4-4 (EFT); EN61000-4-5 (Surge);
  • EN61000-4-6 (CS)
Shock IEC 61373
Freefall IEC 60068-2-32
Vibration IEC 61373
Certificate EN 50155; EN50121-3-2

L2 Features


L2 MAC Address 8K
Jumbo Frame 9KB
VLAN Group 256 (VLAN ID 1~4093)

VLAN

802.1Q VLAN, GVRP
Port Mirroring Per port, Multi-source port
IP Multicast IGMP Snooping v1/v2/v3, MLD Snooping, IGMP Immediate leave
Storm Control Broadcast, Multicast, Unknown unicast
Redundancy Protocol
  • IEEE 802.1D-STP, IEEE 802.1s-MSTP,
  • IEEE 802.1w-RSTP, X-Ring Pro

QoS


Priority Queue Scheduling WRR (Weighted Round Robin), SP (Strict Priority)
Class of Service IEEE 802.1p based CoS, IP TOS, DSCP based CoS
Rate Limiting Egress Rate limit
Link Aggregation IEEE 802.3ad Dynamic Port Trunking, Static Port Trunking
