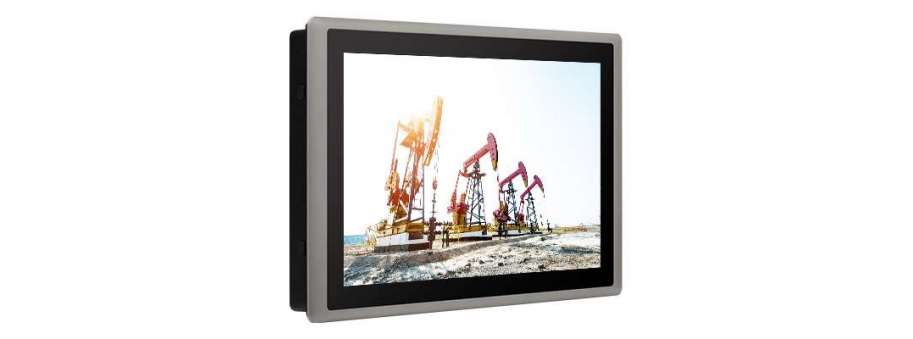

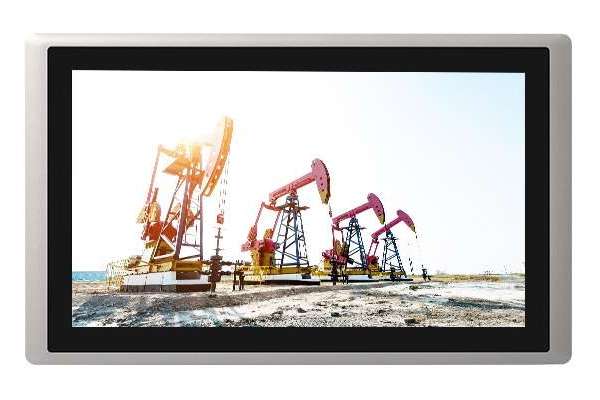

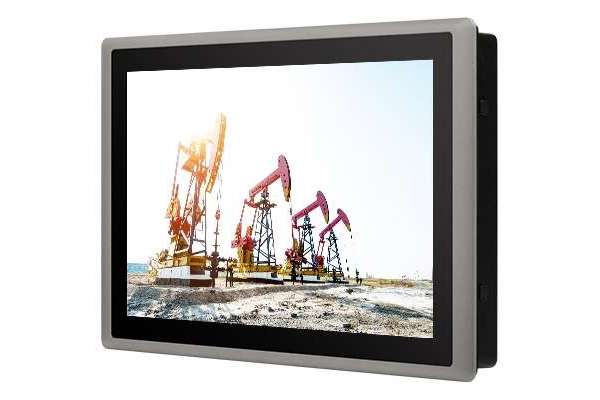

15.6" TFT-LCD Full HD 16:9 високої яскравості, з процесором Intel® Core™ i5/i3 12-го покоління та проєктованим ємнісним сенсорним екраном Cincoze CS-W115FH/P2202

Виробник: Cincoze
Facebook Twitter Linkedin Mail

Серія CS-100/P2202 - це високопродуктивний панельний ПК з можливістю читання при сонячному світлі, що забезпечує надвисоку яскравість до 1 200 ніт. Він оснащений процесором Intel® Core™ U-серії (Alder Lake-P), який забезпечує повний вибір розмірів, співвідношення сторін і яскравості екрана. Багатий набір входів/виходів, гнучкі можливості розширення, міцність, простота обслуговування на місці та інші характеристики роблять серію CS-100/P2202 найкращим вибором для зовнішніх кіосків або HMI-додатків..

  • 15.6" TFT-LCD-дисплей з роздільною здатністю 1920x1080 (Full HD) і проектованим ємнісним сенсорним екраном
  • Вбудований процесор Intel® Alder Lake-P U-Series Core™
  • 2x DDR5 SO-DIMM, підтримує до 4800 МГц 64 ГБ пам'яті
  • Ультрависока яскравість до 1 200 ніт
  • Чотири незалежні дисплеї (CDS / HDMI / DP / VGA)
  • 1x гніздо M.2 Key E Type 2230 для Intel CNVi / бездротового модуля
  • Передня панель виконана з литого алюмінію
  • Передня панель відповідає стандарту IP65

Додаткова інформація

Display
LCD Size 15.6" (16:9)
Max. Resolution 1920 x 1080 (Full HD)
Brightness (cd/m2) 1200
Contrast Ratio 800 : 1
LCD Color 16.7M
Pixel Pitch (mm) 0.17925 (H) x 0.17925 (V)
Viewing Angle (H-V) 178 / 178
Backlight LED Life Time 50,000 hrs (LED Backlight)

Touch Screen
Touch Screen Projected Capacitive

Physical
Dimension ( W x D x H ) 420 x 254 x 66.2 mm
Weight Information 3.58 kg
Mechanical Construction Flat Rugged Aluminum Die-casting Bezel

Power
Power Consumption 25W

Environment
Front Panel Protection IP 65 Compliant
Operating Temperature -20°C to 70°C (With Industrial Grade Peripherals; Ambient with air flow)
Storage Temperature -40°C to 80°C
Relative Humidity 90% RH @ 39°C (non-condensing)
EMC CE, UKCA, FCC, ICES-003 Class A

System
Processor

Onboard 12th Generation Intel® Alder Lake-P U-Series CPU:

- Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W

- Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 1
Memory 2x DDR5 4800MHz SO-DIMM Socket Supports Un-buffered and non-ECC Type, Up to 64GB
BIOS AMI BIOS

Graphics
Graphics Engine
  • Integrated Intel® Iris® Xe Graphics: Core™ i5-1245UE
  • Integrated Intel® UHD Graphics: Core™ i3-1215UE
Maximum Display Output Supports Quad Independent Display
CDS 1x CDS Connector (1920 x 1080 @60Hz)
DP 1x DisplayPort Connector (4096 x 2304 @60Hz) * Verified maximum resolution: 3840 x 2160 @ 60Hz
HDMI 1x HDMI Connector (3840 x 2160 @30Hz)
VGA 1x VGA Connector (1920 x 1200 @60Hz)

I/O
LAN

2x 1GbE LAN, RJ45

- GbE1: Intel® I219

- GbE2: Intel® I210
COM 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 3 x USB 3.2 Gen2x1 (10Gbps), Type A
  • 1 x USB 2.0 (480Mbps), Type A
DIO 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block

Storage
SSD/HDD 2x 2.5” SATA HDD/SSD Bay (SATA3.0)
RAID Support RAID 0/1

Expansion
Mini PCI Express 2x Full-size Mini-PCIe Socket
PCI Express

1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)

* Supports maximum dimensions of add-on card (H x L) : 111 x 16

for P2202E
SIM Socket 1x SIM Socket
M.2 1x M.2 Key E Type 2230 Socket, Support Intel CNVi/Wireless Module

Power
Power Button 1x ATX Power On/Off Button
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off 1x Remote Power On/Off, 2-pin Terminal Block
Max. Power Consumption

i5-1245UE CPU: 95.06W

- Test conducted with CPU, 1x RAM, and 1x storage

- 100% load duri

Operating System
Windows Windows®11, Windows®10
Linux Ubuntu Desktop 22.04 LTS

Physical
Dimension( W x D x H )

254.5 x 190 x 41.5 mm (for P2202)

254.5 x 190 x 61 mm (for P2202E)
Weight Information

2.22 kg (for P2202)

2.74 kg (for P2202E)
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / VESA / CDS / DIN Rail
Physical Design
  • Fanless Design
  • Jumper-less Design

Environment
Operating Temperature 40°C to 70°C * With extended temperature peripherals; Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature -40°C to 70°C
Relative Humidity 95%RH @ 70°C (non-Condensing)
Shock Operating, 50 Grms (w/ SSD, according to IEC60068-2-27)
Vibration
  • Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6)
  • Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
EMC
  • CE, UKCA, FCC, ICES-003 Class A
  • EN IEC 61000-6-4, EN IEC 61000-6-2(24VDC Input Only)
