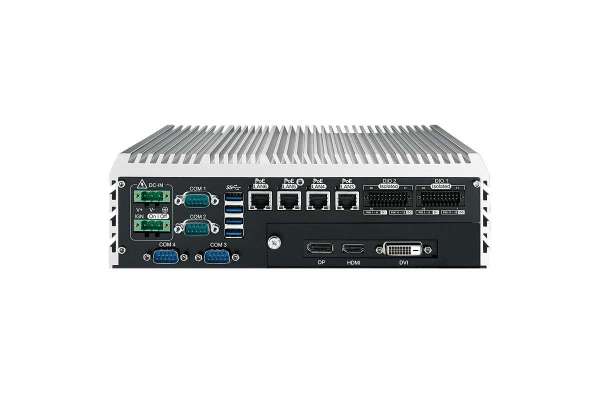

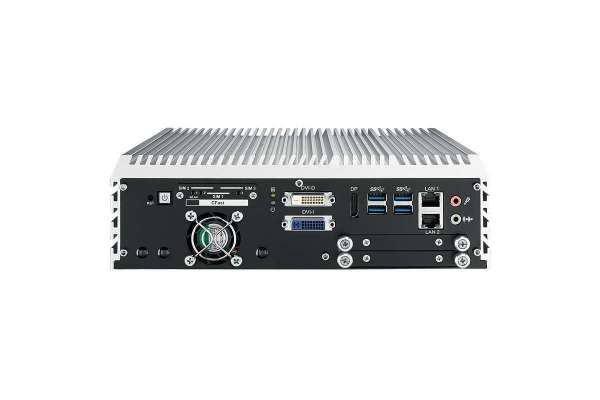

Безвентиляторна вбудована система Vecow ECS-9000

Вбудована система ECS-9000 з набором мікросхем Intel® C236, 9 GigE з 4 PoE +, 3 SIM, 6 USB 3.0

Промислові комп'ютери >> Вбудовувані компактні комп'ютери

 Вартість та наявність

Виробник: Vecow

Серія Vecow ECS-9000 без вентилятора вбудована система - ваш чудовий вибір для машинного зору, інтелектуальної автоматизації, інтелектуального виробництва, інтелектуального спостереження, комп'ютерних обчислень, керування роботами і будь-яких вбудованих обчислювальних додатків реального часу, орієнтованих на продуктивність, в промисловості 4.0.

З процесором Intel® Xeon® / Core ™ i7 / i5 / i3 7-го покоління для робочих станцій (Kaby Lake-S / Skylake-S), без вентилятора, робочою температурою від -40 до 75 ° C, вбудованими функціями "все в одному ", з'єднання з декількома входами / виходами, зручне для користувача, використовується видатна продуктивність системи і мобільність, споживана потужність від 6 до 36 в із захистом від перенапруги 80 в, управління потужністю запалювання, інтелектуальний захист і підвищена надійність в суворих умовах .

  • Сокет LGA 1151 підтримує 7-е покоління процесорів Intel® Xeon® / Core ™ i7 / i5 / i3 (Kaby Lake-S / Skylake-S)
  • Без вентилятора, від -40 ° C до 75 ° C Робоча температура
  • 9 незалежних GigE LAN з 4 IEEE 802.3at PoE +, підтримується iAMT 11.0
  • 3 Роз'єм для SIM-карти з фронтальним доступом для 3G / 4G / LTE / WiFi / GPRS / UMTS
  • 16 Ізольований DIO
  • 2 2,5-дюймовий лоток SSD / HDD з фронтальним доступом
  • Від 6 до 36 В постійного струму з захистом від перенапруги 80 В
  • Настроюється управління потужністю запалювання
  • 6 USB 3.0, 4 COM, 3 Mini PCIe
  • Вбудований інтерфейс дисплея DVI-I, DVI-D і DisplayPort, дисплей до 4K
  • Опціонально підтримує 2-портову SFP LAN / 10 GigE RJ45 / Fibre LAN

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ECS-9000-9R Промисловий компактний комп'ютер Vecow ECS-9000-9R (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 9 GigE LAN w/4 PoE+, 2 SSD Tray, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  42 461,7
ECS-9000-9GD Промисловий компактний комп'ютер Vecow ECS-9000-9GD (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 9 GigE LAN w/4 PoE+, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  40 150,8
ECS-9000-PoER Промисловий компактний комп'ютер Vecow ECS-9000-PoER (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN w/4 PoE+, 2 SSD Tray, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  36 684,6
ECS-9000-PoE Промисловий компактний комп'ютер Vecow ECS-9000-PoE (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN w/4 PoE+, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  34 373,7
ECS-9000-6F Промисловий компактний комп'ютер Vecow ECS-9000-6F (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN with 2 SFP, 4 COM, 3 SIM, 6 USB 3.0, 16 GPIO)  36 395,7
ECS-9000-6FR Промисловий компактний комп'ютер Vecow ECS-9000-6FR (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN with 2 SFP, 2 SSD Tray, 4 COM, 3 SIM, 6 USB 3.0, 16 GPIO)  38 706,6
ECS-9000-4R Промисловий компактний комп'ютер Vecow ECS-9000-4R (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 4 GigE LAN, 2 SSD Tray, 4 COM, 3 SIM, 6 USB 3.0, 16 GPIO)  32 640,6
ECS-9000-4G Промисловий компактний комп'ютер Vecow ECS-9000-4G (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 4 GigE LAN, 4 COM, 3 SIM, 6 USB 3.0, 16 GPIO)  30 329,8
ECS-9000-2R Промисловий компактний комп'ютер Vecow ECS-9000-2R (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 2 GigE LAN, 2 SSD Tray, 4 COM, 3 SIM, 6 USB 3.0, 16 GPIO)  29 752,1
ECS-9000-2G Промисловий компактний комп'ютер Vecow ECS-9000-2G (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 2 GigE LAN, 4 COM, 3 SIM, 6 USB 3.0, 16 GPIO)  27 441,2
ECS-9055R Промисловий компактний комп'ютер Vecow ECS-9055R (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN with 4 PoE+, 2 10G RJ45, 2 SSD Tray, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  50 549,6
ECS-9055 Промисловий компактний комп'ютер Vecow ECS-9055 (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN with 4 PoE+, 2 10G RJ45, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  48 238,8
ECS-9071R Промисловий компактний комп'ютер Vecow ECS-9071R (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN with 4 PoE+, 2 10G SFP+, 2 SSD Tray, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  50 549,6
ECS-9071 Промисловий компактний комп'ютер Vecow ECS-9071 (ECS-9000, Intel® Core™ i7/ i5/ i3 Processor (Skylake-S), 6 GigE LAN with 4 PoE+, 2 10G SFP+, 4 COM, 3 SIM, 6 USB 3.0, 16 Isolated DIO)  48 238,8

Додаткова інформація

System
Processor Intel® Xeon®/Core™ i7/i5/i3 processor (Kaby Lake-S/Skylake-S)
Chipset Intel® C236
BIOS AMI
SIO IT8786E
Memory 2 DDR4 2133MHz SO-DIMM, up to 64GB
I/O Interface
Serial  4 COM RS-232/422/485
USB

- 6 USB 3.0 (External)

- 1 USB 3.0 (Internal)
Isolated DIO 16 Isolated DIO : 8 DI, 8 DO
LED Power, HDD, PoE
SIM Card  3 SIM Card Socket (External)
Expansion
Mini PCIe

- 3 Mini PCIe Socket :

- 2 Full-size Mini PCIe for PCIe/USB/External SIM Card/ mSATA

- 1 Half-size Mini PCIe for PCIe/USB 3.0/External SIM Card

SUMIT A, B 2 SUMIT Slot (Optional)
Graphics
Graphics Processor Intel® HD Graphics P630/630/P530/530
Interface

- DVI-I : Up to 1920 x 1200 @ 60Hz

- DVI-D : Up to 1920 x 1200 @ 60Hz

- DisplayPort : Up to 4096 x 2304 @ 60Hz

Storage
SATA 2 SATA III (6Gbps)
mSATA 2 SATA III (Mini PCIe Type, 6Gbps)
SATA DOM 1 SATA II (3Gbps)
Storage Device

- 1 CFast Socket, Push-in/Push-out Ejector

ECS-9000-9R, PoER, 6FR, 4R, 2R :

- 2 Front-access 2.5" SSD/HDD Tray

ECS-9000-9GD. PoE, 6F, 4G, 2G :

- 2 2.5" SSD/HDD Bracket (Internal)

Audio
Audio Codec Realtek ALC892, 5.1 Channel HD Audio
Audio Interface 1 Mic-in, 1 Line-out
Ethernet
LAN 1 Intel® I219LM GigE LAN supports iAMT 11.0
LAN 2 Intel® I210 GigE LAN
LAN 7 Intel® 82574L GigE LAN
LAN 8 Intel® 82574L GigE LAN
LAN 9 Intel® 82574L GigE LAN
PoE
LAN 3 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210
LAN 4 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210
LAN 5 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210
LAN 6 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210
Power
Power Input 6V to 36V, DC-in
Power Interface

- 3-pin Terminal Block : V+, V-, Frame Ground

- Mini-DIN 4-pin
Ignition Control 16 Mode (Internal)
Remote Switch 3-pin Terminal Block : On, Off, IGN
Surge Protection Up to 80V/1ms Transient Power
Others
TPM Optional Infineon SLB9665 supports TPM 2.0, LPC Interface
Watchdog Timer Reset : 1 to 255 sec./min. per step
Smart Management Wake on LAN, PXE supported
HW Monitor Monitoring temperature, voltages. Auto throttling control when CPU overheats.
Software Support
OS Windows 10, Windows 8.1, Windows 7, Linux
Mechanical
Dimension  (W x L x H) 260mm x 175mm x 79mm (10.2" x 6.9" x 3.1")
Weight 3.8 kg (8.38 lb)
Mounting

- Wallmount by mounting bracket

- DIN Rail Mount
Environment
Operating Temperature

35W TDP CPU :

•  Core™ i7, i5, i3 : -40°C to 75°C (-40°F to 167°F)

•  Xeon® E3-1268L v5 : -40°C to 70°C (-40°F to 158°F)

65W TDP CPU :

Core™ i7, i5, i3 : -40°C to 55°C (-40°F to 131°F)

80W TDP CPU :

Xeon® E3-1275 v6, E3-1275 v5, E3-1225 v5 : -40°C to 45°C (-40°F to 113°F)

Storage Temperature -40°C to 85°C (-40°F to 185°F)
Humidity 5% to 95% Humidity, non-condensing
Relative Humidity 95% at 70°C
Shock

- IEC 60068-2-27

- SSD : 50G @ wallmount, Half-sine, 11ms

Vibration

- IEC 60068-2-64

- SSD : 5Grms, 5Hz to 500Hz, 3 Axis

EMC E13, CE, FCC, EN50155, EN50121-3-2
