POE комутатори ISW-504 і ISW-514

Промислові POE комутатори Planet ISW-504PT і ISW-514P на 4 POE порти 10/100 і встановлення на DIN рейку

Мережеві коммутатори >> Промислові мережеві рішення Planet

 Вартість та наявність

Виробник: PLANET

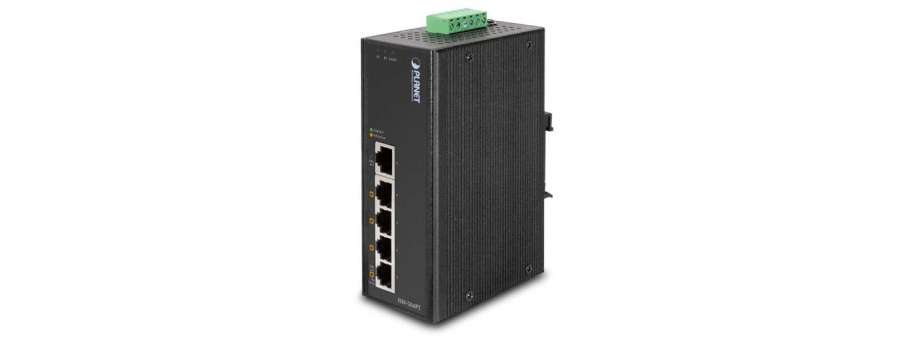

Промисловий Ethernet-комутатор PLANET ISW-504PT з PoE призначений для передачі живлення та даних по одному кабелю Ethernet на віддалені пристрої, що підтримують PoE та надійно працює в тяжких промислових умовах. ISW-504PT має 5 10/100 Мбіт/с мідних порти з яких 4 порти IEEE 802.3af Power over Ethernet. Комутатор виконаний в міцному корпусі IP-30. ISW-504PT підтримує до 15,4 Вт потужності на порт для будь-якого віддаленого пристрою IEEE 802.3af (PD), такого як PoE IP-камери і PoE точки доступу до бездротової локальної мережі - ідеальне рішення для розгортання системи відеоспостереження і бездротового обслуговування в кліматично складних умовах (від -40 до 75 градусів C).

Промисловий Ethernet комутатор PLANET ISW-514PT PoE Ethernet призначений для передачі живлення і даних по одному кабелю Ethernet на віддалені пристрої, що підтримують PoE і надійно працює в тяжких промислових умовах. Серія ISW-514PT забезпечена чотирьма мідними портами 10/100 Мбіт/с з IEEE 802.3af Power over Ethernet Injector та одним волоконо-оптичним інтерфейсом 100Base-FX. Комутатор виконан в міцному алюмінієвому корпусі IP-30. ISW-514PT - ідеальне рішення для розміщення системи відеоспостереження та бездротового обслуговування в діапазоні температур від -40 до 75 градусів C з потужністью до 15,4 Вт на порт для будь-якого віддаленого пристрою IEEE 802.3af (PD), такого як PoE IP-камери і PoE точки доступу бездротової мережі. Волоконо-оптичний порт 100Base-FX забезпечує високу швидкість та стабільність передачі даних на великі відстані до віддаленої базової мережі.

  • ISW-504PT - 5 портів 10/100 Мбіт/с з 4 портами PoE Industrial Ethernet Switch (-40~75 градусів C)
  • ISW-514PT - 4 порти 10/100 Мбіт/с з PoE +1 порт 100FX(MM, SC) Industrial Ethernet Switch - 2 км (-40~75 градусів C)
  • ISW-514PT15 - 4 порти 10/100 Мбіт/с з PoE +1 порт 100FX(SM, SC) Industrial Ethernet Switch - 15 км (-40~75 градусів C)
  • ISW-514PTF - 4 порти 10/100 Мбіт/с з PoE +1 порт 100FX(SFP) Industrial Ethernet Switch (-40~75 градусів C)
  • ISW-504PS - 5 портів 10/100 Мбіт/с з 4-PoE Industrial Web Smart Switch (-10~60 градусів C)
  • ISW-514PS - 4 порти 10/100 Мбіт/с з PoE +1 порт 100FX(MM, SC) Industrial Web Smart Switch - 2 км (-10~60 градусів C)
  • ISW-514PS15 - 4 порти 10/100 Мбіт/с з PoE +1 порт 100FX(SM, SC) Industrial Web Smart Switch - 15 км (-10~60 градусів C)
  • ISW-514PSF - 4 порти 10/100 Мбіт/с з PoE +1 порт 100FX(SFP) Industrial Web Smart Switch (-10~60 градусів C)

Промисловий комутатор IEEE 802.3af Power over Ethernet PSE

Функція PoE часто підтримується в промислових Ethernet-пристроях для эфективної роботи в суворих умовах. Потужність ISW-504PT відповідає стандарту IEEE 802.3af і дозволяє подавати живлення на 4 пристрої, сумісні з PoE, на відстані до 100 метрів через 4-парний кабель Cat 5 / 5e UTP. ISW-504PT з Data і Power over Ethernet з одного пристрою скорочує розміщення кабелів та усуває необхідність у виділених електричних виходах на стіні, стелі або в недоступному для них місці. Дріт служить як і для передачі даних, сниження витрат на встановлення, його спрощення, так і усунення необхідності в електриках або подовжувачах. Крім того, в деяких промислових середовищах є тільки вхід 24 В постійного току, серія ISW-504PT підтримує вхідне навантаження 24 В або 48 В постійного току та може забезпечити більш широкий спектр промислових додатків IEEE 802.3af PoE.

Широка температурна конфігурація в жорстких умовах

ISW-504PT забезпечує високий рівень стійкості до електромагнітних перешкод та тяжким електричним стрибкам напруги, котрі зазвичай виявляються на заводських поверхах або в бортових шафах контролю руху. Будучи здатним працювати в широкому діапазоні температур від -40 до 75 градусів C, ISW-504PT може бути розміщений практично в будь-якому складному середовищі. Він також пропонує двоканальні, зворотньої полярності 24 В постійного току або 48 В постійного току для живлення у високодоступних додатках, що потребують резервного живлення.

Висока продуктивність комутатора

ISW-504PT пропонує високопродуктивну комутаційну архітектуру з 5 портами UTP 10/100 Мбіт/с. Він забезпечує неблокуючу комутаційну матрицю, пропускну здатність провідної швидкості до 1 Гбіт/с і таблицю MAC-адрес 2K.Він також виконує перенесення пакетів без ризику втрати, а функція управління потоком за замовчуванням включена для забезпечення швидкої і надійної передачі даних.
Всі мідні інтерфейси RJ-45 підтримують автоматичне узгодження 10/100 Мбіт/с для оптимального визначення швидкості через кабелі категорії 3, 4, 5, 5е або 6 RJ-45. Стандартна підтримка Auto-MDI/MDI-X може визначати тип підключення до будь-якого Ethernet-пристрою, не вимагаючи спеціальних прямих або кросових кабелів.

Інтерфейс:

  • 8-портів 10/100 / 1000Base-T RJ-45 з підтримкою IEEE 802.3af PoE
  • 2: 100 / 1000Base-X mini-GBIC / SFP слота

Power over Ethernet:

  • IEEE 802.3af Power over Ethernet End-Span PSE
  • Підключення до 8 IEEE 802.3af пристроїв

Фізичні та електричні характеристики:

  • IP30 Алюмінієвий корпус
  • Встановлення на DIN рейку або на стіну
  • Живлення 48V DC з резервуванням і захистом від зміни полярності
  • EFT захист 6000 VDC
  • 6000 VDC захист Ethernet
  • Робоча температура від -40 до 75

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ISW-504PS Промышленный Web/Smart коммутатор на DIN рейку в корпусе IP30 5-Port/TP Web/Smart POE Industrial Fast Ethernet Switch (-10 to 60 C)  6 837,9
ISW-504PT Промышленный неуправляемый коммутатор на DIN рейку в корпусе IP30 5-Port/TP POE Industrial Fast Ethernet Switch (-40 to 75 C)  7 265,8 Доступно
ISW-514PSF Промышленный Web/Smart коммутатор на DIN рейку в корпусе IP30 4-Port/TP+1-Port Fiber(SFP) Web/Smart POE Industrial Fast Ethernet Switch (-10 to 60 C)  7 609,5
ISW-514PTF Промышленный неуправляемый коммутатор на DIN рейку в корпусе IP30 4-Port/TP + 1-Port Fiber(SFP) POE Industrial Fast Ethernet Switch (-40 to 75 C)  7 347,1

Додаткова інформація

Специфікація обладнання

Порти 10/100Base-TX

5

Порти IEEE 802.3af PoE

4

Розмір (Д х Ш х В)

135 x 87.8 x 56 мм

Вага

842 г

Індикатор живлення

Power1, Power2 та Fault
Порти 1~4: використання PoE, LNK / ACT
Порт 5: LNK / ACT

Вимоги до живлення

Вхід 24 або 48 В постійного току

Резервна потужність з функцією зворотньої полярності

Монтаж

Комплект DIN-рейки та настінного кріплення

Аварійна сигналізація

Надає один релейний вихід для відмови живлення

Реле струму передачі сигналу тривоги: 1A @ 24 В постійного току

Power over Ethernet

PoE Standard

IEEE 802.3af Power over Ethernet / PSE

PoE Power Supply Type

End-Span

PoE Power Output

Per Port 48V DC, 350mA . Max. 15.4 Watts

Power Pin Assignment

1/2(+), 3/6(-)

Специфікація комутатора

Схема переключення комутатора

Store-and-Forward

Таблиця адрес

2K записів

Керування потоком

Зворотній тиск для полудуплексного режиму

IEEE 802.3x Пауза для повного дуплекса

Перемикач

1Gbps

Пропускна здатністьсть (пакет в секунду)

0,74 Мбіт/с @ 64 байта

Мережеві кабелі

10/100Base-TX:
Cat. 3, 4, 5, 5e м 6 UTP cable (максимум 100 м)
EIA/TIA-568 100-ohm STP (максимум 100 м)

Відповідність нормативним вимогам

FCC частина 15 Клас A, CE

Тестування стабільності

IEC60068-2-32 (Free Fall)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration)

Стандартна відповідність

IEEE 802.3:Ethernet
IEEE 802.3u:Fast Ethernet
IEEE 802.3x:Flow Control
IEEE 802.3af:Power over Ethernet

Навколишнє середовище

Температура

Експлуатація: -40 ~ 75 градусів C

Зберігання: -40 ~ 85 градусів C

Вологість

Експлуатация: 5~90%, Зберігання: 5~90% (без конденсації)
