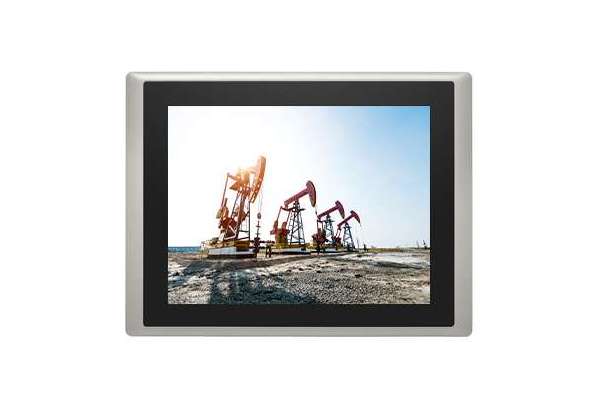

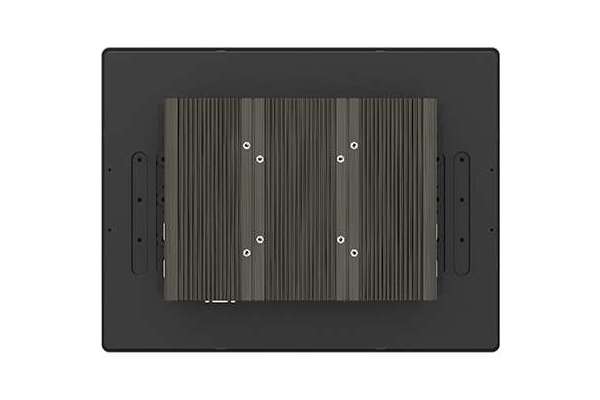

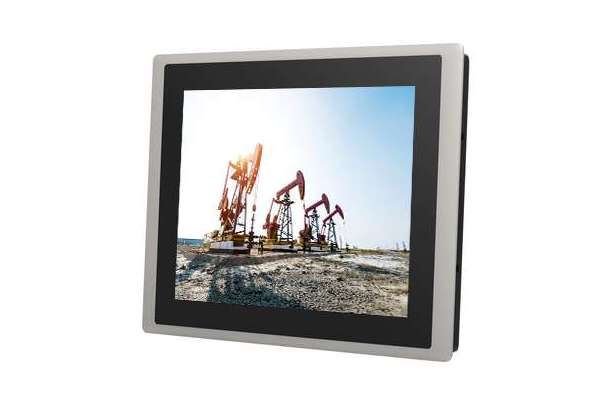

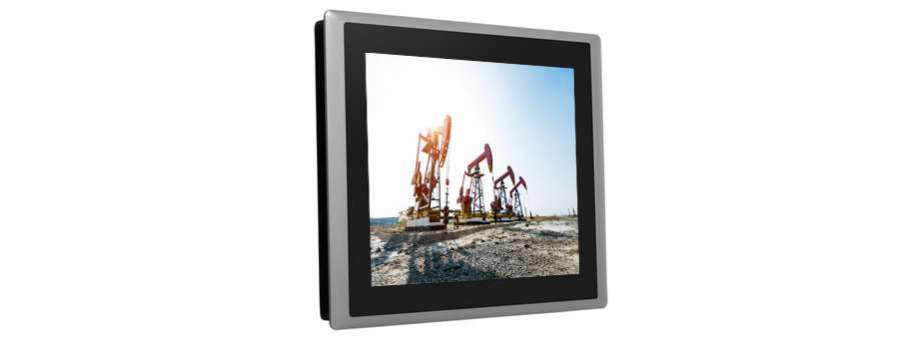

Модульний розширюваний панельний ПК TFT-LCD XGA 4:3 із процесором Intel® Core™ i5 / i3 12-го покоління Cincoze CS-115C-R11/P2202

CS-115C-R11/P2202 - це високопродуктивний панельний ПК з дисплеєм високої яскравості ( до 1 800 ніт), що забезпечує комфортне використання навіть на яскравому сонячному світлі. Він оснащений процесором Intel® Core™ U-серії (Alder Lake-P), який забезпечує повний вибір розмірів, співвідношення сторін і яскравості екрана. Багатий набір входів/виходів, гнучкі можливості розширення, міцність, простота обслуговування на місці та інші характеристики роблять CS-115C-R11/P2202 найкращим вибором для зовнішніх кіосків або HMI-додатків.

  • 15" TFT-LCD з ємнісним сенсорним екраном, що проектується
  • Вбудований процесор Intel® Alder Lake-P U-Series Core™
  • Гніздо 2x DDR5 SO-DIMM, підтримує до 4800 МГц 64 ГБ пам'яті
  • Ультрависока яскравість до 1 800 ніт
  • Чотири незалежні дисплеї (CDS / HDMI / DP / VGA)
  • 1x гніздо M.2 Key E Type 2230 для Intel CNVi / бездротового модуля
  • Передня панель виконана з литого алюмінію
  • Передня панель відповідає стандарту IP65

Додаткова інформація

Display

LCD Size 15" (4:3)
Max. Resolution 1024 x 768 (XGA)
Brightness (cd/m2) 1800
Contrast Ratio 800 : 1
LCD Color 16.2M
Pixel Pitch (mm) 0.297 (H) x 0.297 (V)
Viewing Angle (H-V) 160 / 150
Backlight MTBF 50,000 hrs (LED Backlight)

Touch Screen

Touch Type Projected Capacitive

Physical

Dimension ( W x D x H ) 408 x 312.4 x 59.2 mm
Weight Information 4.36kg
Mechanical Construction Flat Rugged Aluminum Die-casting Bezel

Environment

Front Panel Protection IP 65 Compliant
Operating Temperature -20°C to 70°C (With Industrial Grade Peripherals; Ambient with air flow)
Storage Temperature -30°C to 70°C
Relative Humidity 90% RH @ 40°C (Non-condensing)

System

Processor

Onboard 12th Generation Intel® Alder Lake-P U-Series CPU:

- Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W

- Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 15W

Memory

2x DDR5 4800MHz SO-DIMM Socket

Supports Un-buffered and non-ECC Type, Up to 64GB

BIOS AMI BIOS

Graphics

Graphics Engine
  • Integrated Intel® Iris® Xe Graphics: Core™ i5-1245UE
  • Integrated Intel® UHD Graphics: Core™ i3-1215UE
Maximum Display Output Supports Quad Independent Display
CDS 1x CDS Connector (1920 x 1080 @60Hz)
DP 1x DisplayPort Connector (4096 x 2304 @60Hz) * Verified maximum resolution: 3840 x 2160 @ 60Hz
HDMI 1x HDMI Connector (3840 x 2160 @30Hz)
VGA 1x VGA Connector (1920 x 1200 @60Hz)

Audio

Audio Codec Realtek® ALC888, High Definition Audio
Line-out 1x Line-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

I/O

LAN

2x 1GbE LAN, RJ45

- GbE1: Intel® I219

- GbE2: Intel® I210

COM 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 3 x USB 3.2 Gen2x1 (10Gbps), Type A
  • 1 x USB 2.0 (480Mbps), Type A
DIO 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block

Storage

SSD/HDD 2x 2.5” SATA HDD/SSD Bay (SATA3.0)
RAID Support RAID 0/1

Expansion

Mini PCI Express 2x Full-size Mini-PCIe Socket
PCI Express 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card) * Supports maximum dimensions of add-on card (H x L) : 111 x 169mm (for P2202E)
SIM Socket 1x SIM Socket
M.2 1x M.2 Key E Type 2230 Socket, Support Intel CNVi/Wireless Module
CFM (Control Function Module) Interface
  • 1x CFM Interface for optional IGN Module Expansion
  • 1x CFM Interface for optional PoE Module Expansion
CDS (Convertible Display System) Interface 1x CDS Interface for Convertible Display Module

Operating System

Windows Windows®11, Windows®10
Linux Ubuntu 22.04

Physical

Dimension( W x D x H )
  • 254.5 x 190 x 41.5 mm (for P2202)
  • 254.5 x 190 x 61 mm (for P2202E)
Weight Information
  • 2.22 kg (for P2202)
  • 2.74 kg (for P2202E)
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / VESA / CDS / DIN Rail
Physical Design
  • Fanless Design
  • Jumper-less Design

Environment

Operating Temperature -40°C to 70°C * With extended temperature peripherals; Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature -40°C to 70°C
Relative Humidity 95%RH @ 70°C (non-Condensing)
Shock Operating, 50 Grms (w/ SSD, according to IEC60068-2-27)
Vibration
  • Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6)
  • Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
