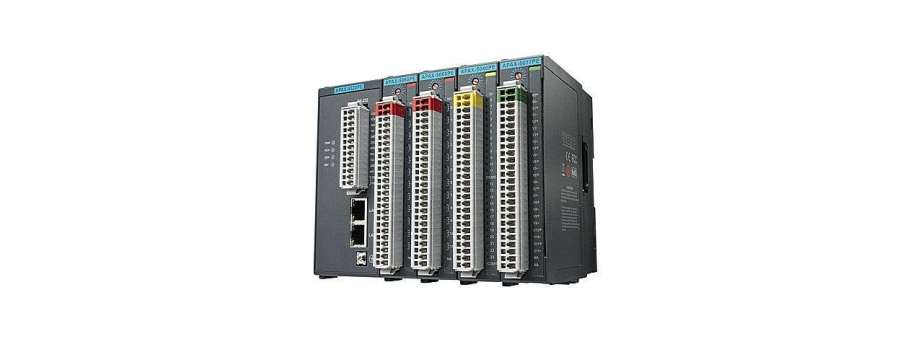

Модульний контролер APAX-5000

Нарощуваний PC сумісний контролер введення-виведення Advantech APAX-5000 з аналоговими і дискретними модулями

Перетворення сигналів >> Пристрої розподіленого вводу-виводу

 Вартість та наявність

Виробник: Advantech

Модулі серії APAX-5000 відрізняються відкритою архітектурою розробки з можливостями резервування і об'єднують в собі функції управління, обробки інформації та комунікаційних можливостей в єдиній системі контролю. Ця серія має можливість реалізації двопроцесорних конфігурацій, як з однаковим ПЗ в обох процесорах (резервування), так і з різними (наприклад, управління і візуалізація ТП). Універсальність, гнучкість і масштабованість системи віддаленого вводу / виводу APAX здатна повністю задовольнити різнобічні потреби промислової автоматизації. Крім того, модулі віддаленого вводу / виводу серії APAX-5000 мають багато корисних функціональних можливостей, що дозволяють скоротити витрати інженерів, наприклад можливість гарячої заміни, висока щільність інтерфейсів, клемні блоки з зажимами, ID-перемикачі, світлодіодні індикатори стану, етикетки для нанесення інформації про підключення проводки і гнучка топологія розширення. Серія APAX-5000 включає в себе контролери, модулі вводу / виводу, шинні модулі і джерела живлення. Система APAX-5000 може також застосовуватися в додатках серійного виробництва, наприклад, у виробництві продуктів харчування, напоїв, фармацевтиці, системах машинного управління а також в критичних середовищах.

Комунікаційні модулі і Каплер

Комунікаційні модулі серії Advantech APAX-5000 призначені для додатків управління і відрізняються високою щільністю портів обміну, гнучкістю, масштабованістю, можливістю гарячої заміни, а також широким вибором інтерфейсів вводу / виводу. Комунікаційні модулі APAX підтримують різні протоколи зв'язку, включаючи PROFINET, CANOpen, Modbus / TCP і Ethernet / IP. Користувачі можуть легко побудувати систему віддаленого вводу / виводу APAX з підтримкою специфічних протоколів, що задовольняє вимоги систем введення / виводу в ПЛК або будь-яких програмах керування.

Модулі аналогового вводу / виводу

Модулі аналогового вводу / виводу Advantech APAX-5000 підтримують незалежну конфігурації кожного каналу, вибору типу сигналу (аналоговий введення представлений 12 каналами, а аналоговий висновок - 8 каналами), функцією визначення обриву проводу підключеного датчика, а також можливістю гарячої заміни. Модулі можуть бути легко сконфігуровані за допомогою єдиної утиліти для різних типів і діапазонів вхідних / вихідних сигналів. Модулі аналогового вводу / виводу Advantech забезпечують надійні функціональні можливості для найрізноманітніших потреб системи.

Модулі дискретного введення / виведення

Модулі дискретного введення / виведення Advantech APAX-5000 (APAX-5040) оснащені 24 каналами з високою щільністю розміщення, ізоляцією, захистом від короткого замикання, функцією захисту від відмови і гарячої заміни, мають високий коефіцієнт використання і забезпечують надійну систему цифрового введення / виводу.

Шинні модулі

Шинні модулі Advantech APAX призначені для гнучкого й зручного підключення модулів серії APAX. Шинні модулі APAX представлені моделями APAX-5001 і APAX-5002, мають 1 і 2 слоти відповідно для підключення різних модулів APAX в залежності від вимог системи. Крім того, шинний модуль APAX-5002 оснащений портом RJ-45, дозволяючи організовувати структури гнучкого віддаленого управління.

Модулі живлення

Модулі живлення APAX-5343 і APAX-5343E, мають вихідну потужність 72 Вт, успішно пройшли сертифікацію відповідності вимогам Energy Star. Вони забезпечують високий коефіцієнт передачі за проектною потужністю 88% для входу змінного струму і виходу постійного струму, дозволяючи живити більшу кількість модулів APAX. Джерела живлення також успішно пройшли сертифікацію UL 508, що гарантує безпеку експлуатації в промислових умовах. Для захисту пристроїв від перевантажень, стрибків напруги і коротких замикань модулі живлення APAX-5343 і APAX-5343E підтримують режим автоматичного відновлення, який забезпечує безперервну нормальну роботу навіть у разі виникнення позаштатних ситуацій.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
APAX-5001-AE Шасси для модулей ввода/вывода 1-slot Backplane Module  1 888,5
APAX-5002-AE Шасси для модулей ввода/вывода 2-slot Backplane Module  3 024,0
APAX-5013-AE Модуль ввода-вывода 8-ch RTD Module  10 345,1
APAX-5017-AE Модуль ввода/вывода 12-ch Analog Input Module  11 655,4
APAX-5017H-AE Модуль ввода-вывода 12-ch High Speed Analog Input Module  15 312,0
APAX-5017PE-AE Модуль ввода-вывода APAX-5017PE, IEC-61850-3 compliant AI module  14 357,2
APAX-5018-AE Модуль ввода-вывода 12-ch Thermocouple Input Module  15 895,6
APAX-5028-AE Модуль ввода/вывода 8-ch Analog Output Module  12 266,8
APAX-5040-AE Модуль ввода/вывода 24-ch Digital Input Module  3 955,9
APAX-5040PE-AE Модуль ввода-вывода APAX-5040PE, IEC-61850-3 compliant DI/24V module  4 847,9
APAX-5045-AE Модуль ввода/вывода 24-ch Digital Input/Output Module  4 149,9
APAX-5046-AE Модуль ввода/вывода 24-ch Digital Output Module  4 343,9
APAX-5046SO-A1E Модуль ввода-вывода 20-ch Source Type DO Module  4 660,9
APAX-5060-A1E Модуль ввода-вывода 12-ch Relay Output Module  5 324,4
APAX-5060PE-AE Модуль ввода-вывода APAX-5060PE, IEC-61850-3 compliant Relay module  7 385,3
APAX-5070-AE Модуль ввода/вывода Modbus/TCP Communication Coupler  13 487,3
APAX-5071-AE Модуль ввода-вывода PROFINET Communication Coupler  14 578,7
APAX-5072-AE Модуль ввода/вывода Ethernet/IP Communication Coupler  16 527,6
