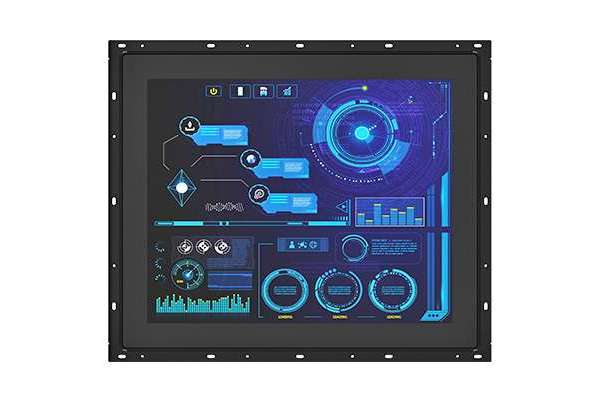

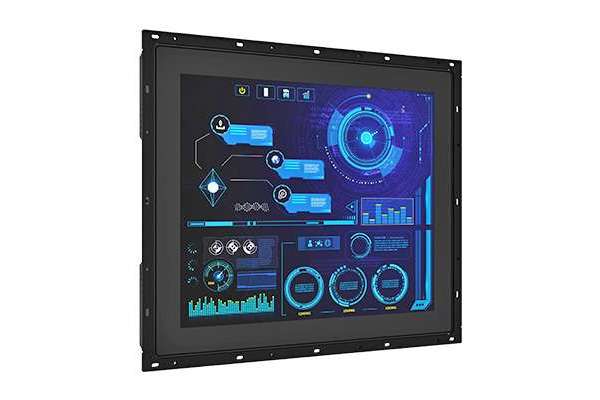

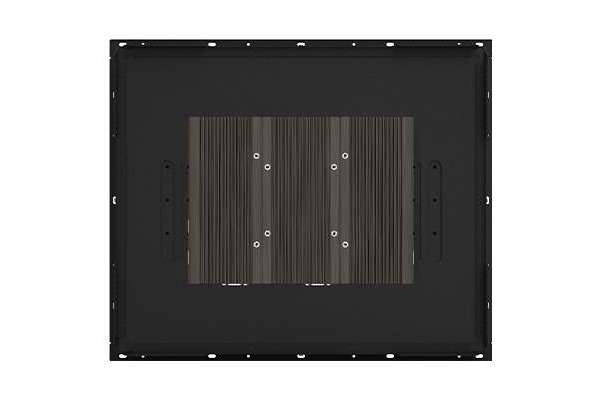

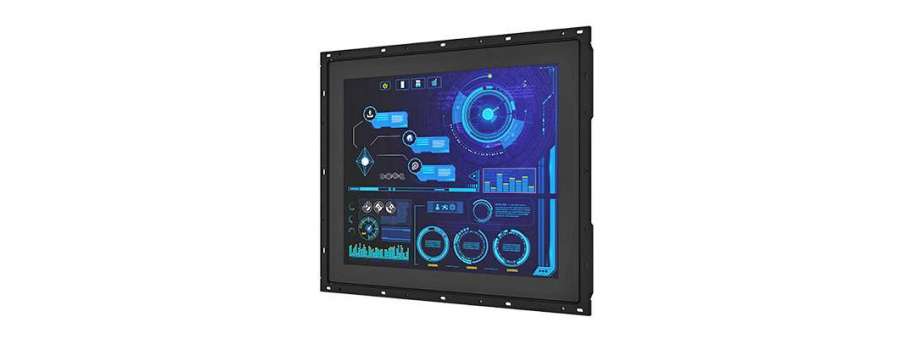

19" TFT-LCD SXGA модульний панельний ПК з відкритим корпусом та процесорами Intel Meteor Lake-PS Core Series (сокет LGA) Cincoze CO-119C / P2302

Виробник: Cincoze
Facebook Twitter Linkedin Mail

Серія високопродуктивних промислових панельних ПК Cincoze з відкритим корпусом (CO-100/P2302) підтримує новітні процесори Intel Core Ultra (Meteor Lake-PS) і відрізняється багатим набором інтерфейсів введення/виведення та гнучкими можливостями розширення. Головною перевагою є регульована конструкція монтажного кронштейна (патенти: D224544, D224545, I802427), що забезпечує гнучке регулювання та багатоступінчасту фіксацію, що значно підвищує зручність установки та знижує необхідність в індивідуальному налаштуванні при інтеграції з обладнанням. Серія розроблена для виробників обладнання, дозволяючи інтегрувати її в корпуси з різних матеріалів та товщин, забезпечуючи загальну узгодженість. Міцна конструкція також підходить для використання як HMI-панелі на об'єкті в суворих промислових умовах.

  • 19" TFT-LCD дисплей з проєкційним ємнісним сенсорним екраном
  • Процесор Intel Meteor Lake-PS Core Ultra 7/5/3
  • 2 роз'єми DDR5 SO-DIMM, підтримка пам'яті до 5600 МГц, 96 ГБ пам'яті
  • Чотири незалежні дисплеї (CDS / HDMI / DP / VGA)
  • 1 роз'єм M.2 Key E Type 2230 для розширення бездротового/Bluetooth модуля
  • 1 роз'єм M.2 Key B Type 3052/3042 для розширення 5G/GNSS/сховища/додаткових карт
  • 1 роз'єм M.2 Key B Type 3042 для розширення сховища/додаткових карток
  • Передня панель відповідає стандарту IP65

Додаткова інформація

Display
LCD Size 19” (5:4)
Resolution 1280 x 1024
Brightness 350 cd/m2
Contrast Ratio 1000 : 1
LCD Color 16.7M
Pixel Pitch 0.294 (H) x 0.294 (V)
Viewing Angle 170 (H) / 160 (V)
Backlight LED Life Time 50,000 hrs (LED Backlight)

Touch Screen
Touchscreen Type Projected Capacitive Touch
Wet Touch Tracking v

Physical
Dimension (W x D x H) 472.8 x 397.5 x 63mm
Weight 6.91kg
Construction One-piece and Slim Bezel Design
Mounting Type Flat / Standard / VESA / Rack Mount
Mounting Bracket Pre-installed Mounting Bracket with Adjustable Design ( Support 11 different stages of adjustment )

Power
Power Consumption 21W (Max.)

Protection
Ingress Protection Front Panel IP65 Compliant * According to IEC60529

Environment
Operating Temperature 0°C to 50°C (32°F to 122°F) (with Industrial Grade peripherals; Ambient with air flow)
Storage Temperature -20°C to 60°C (-4°F to 140°F)
Humidity 90% RH @ 40°C (Non-condensing)
EMC CE, UKCA, FCC, ICES-003 Class A
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 3V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz

System
Processor

Intel® Meteor Lake-PS Core™ Ultra 7/5/3 Processor

- Intel® Core™ Ultra 7 Processor 165UL 12 Cores Up to 4.9 GHz, TDP 15W

- Intel® Core™ Ultra 7 Processor 155UL 12 Cores Up to 4.8 GHz, TDP 15W

- Intel® Core™ Ultra 5 Processor 135UL 12 Cores Up to 4.4 GHz, TDP 15W

- Intel® Core™ Ultra 5 Processor 125UL 12 Cores Up to 4.3 GHz, TDP 15W

- Intel® Core™ Ultra 3 Processor 105UL 8 Cores Up to 4.2 GHz, TDP 15W
Memory 2x DDR5 5600 MHz SO-DIMM Socket, Supports Un-buffered and non-ECC Type, Up to 96 GB
BIOS AMI BIOS

Graphics
Graphics Engine Intel® Graphics
Maximum Display Output Supports Quad Independent Display
CDS 1x CDS Connector (1920 x 1080 @60Hz)
DP

1x DisplayPort Connector (4096 x 2304 @60Hz)

* Verified maximum resolution: 3840 x 2160 @ 60Hz
HDMI 1x HDMI Connector (3840 x 2160 @30Hz)
VGA 1x VGA Connector (1920 x 1080 @60Hz)

Audio
Audio Codec Realtek® ALC888, High Definition Audio
Line-out 1x Line-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

I/O
LAN

2x 2.5GbE LAN, RJ45

- GbE1: Intel® I226

- GbE2: Intel® I226
COM 4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 2 x USB 3.2 Gen2x1 (10Gbps), Type A
  • 1 x USB 3.2 Gen1x1 (5Gbps), Type A
  • 1 x USB 2.0 (480Mbps), Type A
DIO 16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block

Storage / Expansion
2.5” SSD/HDD 2x 2.5" SATA HDD/SSD Bay (SATA 3.0)
M.2 Key E Socket 1x M.2 Key E Type 2230 Socket (PCIe Gen 3x1 / USB2.0), Support Wireless/Bluetooth Module Expansion
M.2 Key B Socket
  • 1x M.2 Key B Type 3042/3052 Socket (PCIe Gen 4x2 / USB3.2 Gen2 x1 / USB2.0), Support 5G/GNSS/Storage/Add-on Card Expansion
  • 1x M.2 Key B Type 3042 (PCIe Gen 3x2 / USB2.0), Support Storage/Add-on Card Expansion
PCI Express

For P2302E

  • 1x PCI or 1x PCIe Gen3 x4 Expansion slot (with Optional Riser Card)
  • Supports maximum dimensions of add-on card (H x L) : 111 x 169mm
SIM Socket 1 x Front Accessible SIM Socket
CFM (Control Function Module) Interface
  • 1x CFM Interface for optional IGN Module Expansion
  • 1x CFM Interface for optional PoE Module Expansion

Power
Power Button 1x ATX Power On/Off Button
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off 1x Remote Power On/Off, 2-pin Terminal Block
Max. Power Consumption

Intel Core™ Ultra 7 Processor 165UL: 79.7W

- Test conducted with CPU, 1x RAM, and 1x storage

- 100% load during burn-in testing
Inrush Current (Peak) Intel Core™ Ultra 7 Processor 165UL: 5.010 A@24V

Operating System
Windows Windows®11, Windows®10
Linux Ubuntu Desktop 24.04 LTS

Physical

 P2302 P2302E
Dimension( W x D x H )

P2302: 254.5 x 190 x 49.5 mm

P2302E: 254.5 x 190 x 69 mm
Weight Information

P2302: 2.16 kg

P2302E: 2.26 kg
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / VESA / CDS / DIN Rail
Physical Design
  • Fanless Design
  • Jumper-less Design

Environment
Operating Temperature

• -40°C to 65°C (-40°F to 149°F)

* PassMark BurnIn Test: 100% CPU, 2D/3D Graphics (without thermal throttling)

* With extended temperature peripherals; Ambient with air flow

* According to IEC60068-2-1, IEC60068-2-2, IEC60068
Storage Temperature -40°C to 85°C (-40°F to 185°F)
Relative Humidity 95%RH @ 65°C (non-Condensing)
Shock
  • Operating, 50 Grms (w/SSD, according to IEC60068-2-27)
  • MIL-STD-810H
Vibration
  • Operating, 1 Grms, 10-500 Hz, 3 Axes (w/SSD, according to IEC60068-2-6)
  • MIL-STD-810H
EMC CE, UKCA, FCC, ICES-003 Class A
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 10V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
Industrial Environment

EMC

- EN/BS/IEC 61000-6-4: 2019 Class A

- EN/BS/IEC 61000-6-2: 2019
Safety UL, cUL, CB, IEC, EN 62368-1
