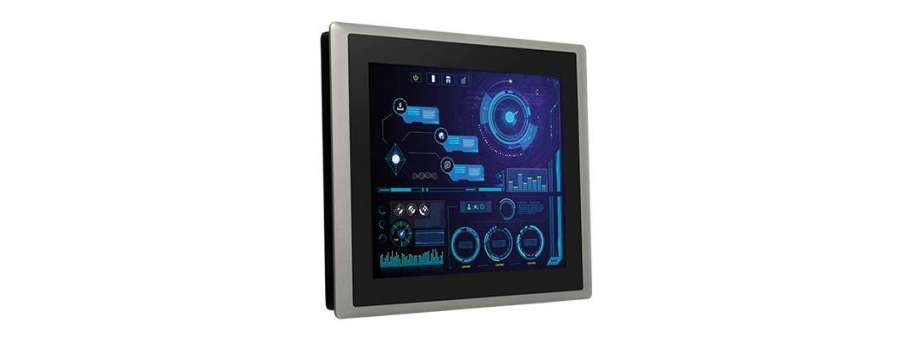

Модульний панельний ПК з TFT XGA-дисплеєм 4:3 та процесором Intel Core 12-го покоління Cincoze CV-112H/P2202

Виробник: Cincoze
Facebook Twitter Linkedin Mail

Серія CV-112/P2202 - це високопродуктивні модульні промислові панельні ПК з процесором Intel Core U-серії (Alder Lake-P), широким вибором розмірів екрану і гнучкими можливостями розширення. Вони включають багатий набір вбудованих інтерфейсів введення/виведення (1 GbE LAN, USB 3.2 Gen 2x1, COM і DIO), слоти розширення Mini PCIe, M.2 Key E Type 2230 і підтримують ексклюзивний модуль розширення CFM для додавання функцій PoE і IGN. Запатентована технологія CDS від Cincoze забезпечує гнучкість для майбутніх модернізації продуктивності комп'ютера або заміни дисплея.

  • Надійна серія CV-112/P2202 підходить для різних завдань, пов'язаних із візуальним інтерфейсом обладнання та візуалізацією виробничих процесів.

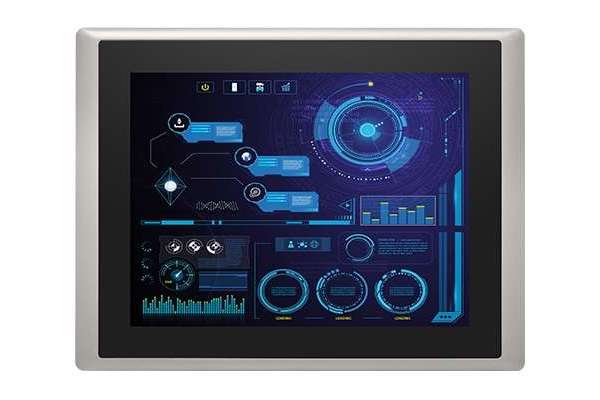

  • 12.1" XGA TFT РК-дисплей із співвідношенням сторін 4:3, резистивним 5-провідним сенсорним екраном / проекційно-ємнісним сенсорним екраном
  • Вбудований процесор Intel Alder Lake-P U-Series Core
  • 2 роз'єми DDR5 SO-DIMM, підтримка пам'яті до 4800 МГц, 64 ГБ пам'яті
  • Чотири незалежні дисплеї (CDS / HDMI / DP / VGA)
  • 1 роз'єм M.2 Key E Type 2230 для розширення пам'яті/бездротового зв'язку/Bluetooth/модулів Intel CNVi
  • Передня панель виготовлена ​​з литого алюмінію.
  • Передня панель відповідає стандарту IP65

Додаткова інформація

Display
LCD Size
12.1" (4:3)
Max. Resolution
1024 x 768
Brightness (cd/m2)
500
Contrast Ratio
700 : 1
LCD Color
16.7M
Pixel Pitch (mm)
0.24 (H) x 0.24 (V)
Viewing Angle (H-V)
160 / 140
Backlight LED Life Time
50,000 hrs (LED Backlight)

Touch Screen
Touch Type
  • Resistive 5-wire (for CV-112HR)
  • Projected Capacitive (for CV-112HC)
Wet Touch Tracking
only for CV-112HC

Physical
Dimension ( W x D x H )
345 x 265.3 x 57 mm
Weight Information
3.16 kg
Mechanical Construction
Die-Casting Flat Surface

Power
Power Consumption
  • 9.11W (Max.) (for CV-112HR)
  • 9.06W (Max.) (for CV-112HC)

Environment
Front Panel Protection
IP 65 Compliant
Operating Temperature
  • -30°C to 70°C (-22°F to 158°F) (With Industrial Grade peripherals; Ambient with air flow) (for CV-112HR)
  • -20°C to 70°C (-4°F to 158°F) (With Industrial Grade peripherals; Ambient with air flow) (for CV-112HC)
Storage Temperature
-30°C to 80°C (-22°F to 176°F)
Relative Humidity
90% RH @ 40°C (Non-condensing)
EMC
CE, UKCA, FCC, ICES-003 Class A
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 3 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 1 kV; DC Power: 0.5 kV; Signal: 0.5 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 3V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 1A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 0.5 cycles at 50 Hz
Safety
UL, cUL, CB, IEC, EN 62368-1

System
Processor
Onboard 12th Generation Intel® Alder Lake-P U-Series CPU:
- Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W
- Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 15W
Memory
2x DDR5 4800MHz SO-DIMM Socket Supports Un-buffered and non-ECC Type, Up to 64GB
BIOS
AMI BIOS
Graphics
Graphics Engine
  • Integrated Intel® Iris® Xe Graphics: Core™ i5-1245UE
  • Integrated Intel® UHD Graphics: Core™ i3-1215UE
Maximum Display Output
Supports Quad Independent Display
CDS
1x CDS Connector (1920 x 1080 @60Hz)
DP
1x DisplayPort Connector (4096 x 2304 @60Hz)
* Verified maximum resolution: 3840 x 2160 @ 60Hz
HDMI
1x HDMI Connector (3840 x 2160 @30Hz)
VGA
1x VGA Connector (1920 x 1200 @60Hz)

Audio
Audio Codec
Realtek® ALC888, High Definition Audio
Line-out
1x Line-out, Phone Jack 3.5mm
Mic-in
1x Mic-in, Phone Jack 3.5mm

I/O
LAN
2x 1GbE LAN, RJ45
- GbE1: Intel® I219
- GbE2: Intel® I210
COM
4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 3 x USB 3.2 Gen2x1 (10Gbps), Type A
  • 1 x USB 2.0 (480Mbps), Type A
DIO
16x Isolated Digital I/O (8in/8out), 20-Pin Terminal Block

Storage
SSD/HDD
2x 2.5” SATA HDD/SSD Bay (SATA3.0)
RAID
Support RAID 0/1

Expansion
Mini PCI Express
2x Full-size Mini-PCIe Socket
PCI Express
1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card) * Supports maximum dimensions of add-on card (H x L) : 111 x 16 (for CV-112HC)
SIM Socket
1x SIM Socket
M.2
1x M.2 Key E Type 2230 Socket (PCIe Gen 3x2 / USB2.0), Support Storage/Wireless/Bluetooth/Intel CNVi Module Expansion
CFM (Control Function Module) Interface
  • 1x CFM Interface for optional IGN Module Expansion
  • 1x CFM Interface for optional PoE Module Expansion
CDS (Convertible Display System) Interface
1x CDS Interface for Convertible Display Module

Power
Power Button
1x ATX Power On/Off Button
Power Mode Switch
1x AT/ATX Mode Switch
Power Input
9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off
1x Remote Power On/Off, 2-pin Terminal Block
Max. Power Consumption
i5-1245UE CPU: 95.06W
- Test conducted with CPU, 1x RAM, and 1x storage
- 100% load during bur
Inrush Current (Peak)
i5-1245UE CPU: 5.381 A@24V

Operating System
Windows
Windows®11, Windows®10
Linux
Ubuntu Desktop 22.04 LTS

Physical
Dimension( W x D x H )
  • 254.5 x 190 x 41.5 mm (for CV-112HR)
  • 254.5 x 190 x 61 mm (for CV-112HC)
Weight Information
  • 2.22 kg (for CV-112HR)
  • 2.74 kg (for CV-112HC)
Mechanical Construction
Extruded Aluminum with Heavy Duty Metal
Mounting
Wall / VESA / CDS / DIN Rail
Physical Design

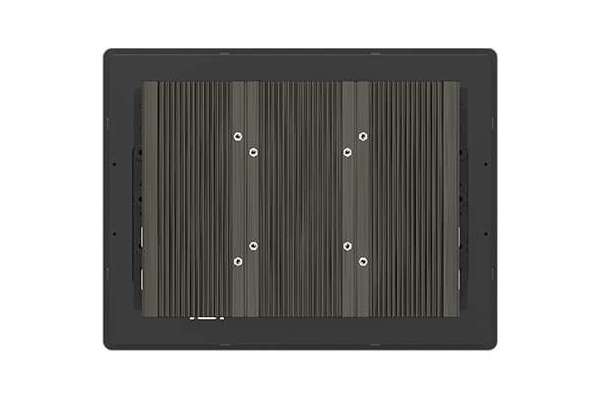

  • Fanless Design
  • Jumper-less Design

Environment
Operating Temperature
-40°C to 70°C (-40°F to 158°F)
* With extended temperature peripherals; Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC
Storage Temperature
-40°C to 85°C (-40°F to 185°F)
Relative Humidity
95%RH @ 70°C (non-Condensing)
Shock
Operating, 50 Grms (w/ SSD, according to IEC60068-2-27)
Vibration
  • Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-6)
  • Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
EMC
  • CE, UKCA, FCC, ICES-003 Class A
  • EN IEC 61000-6-4, EN IEC 61000-6-2(24VDC Input Only)
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 10V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
Safety
Safety
