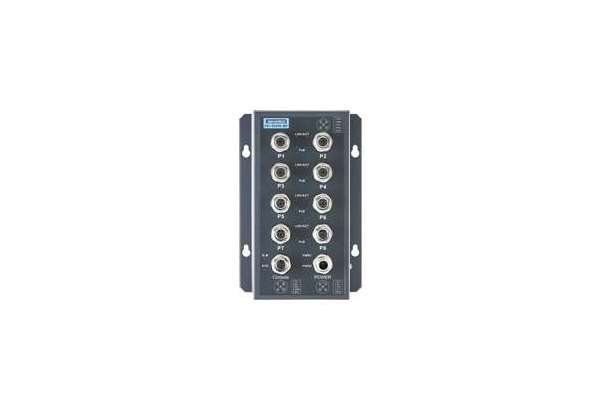

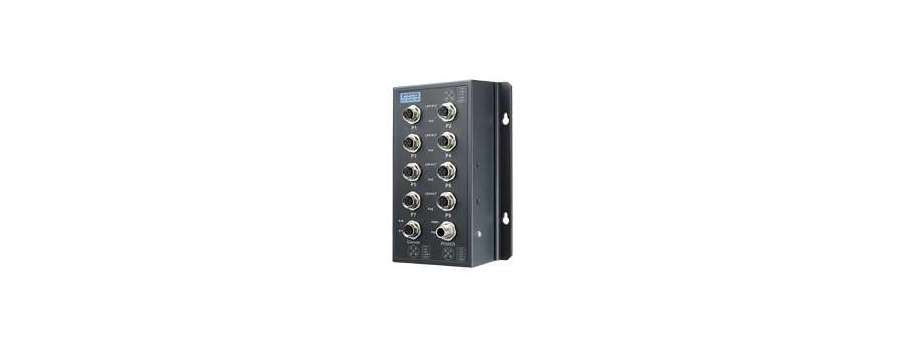

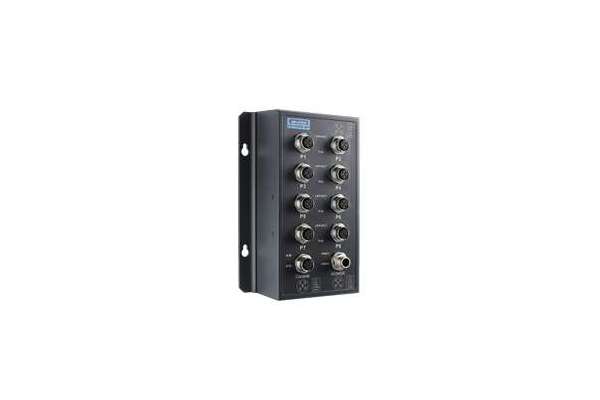

EN50155 Ethernet комутатор EKI-9508E

EN 50155 керований Ethernet комутатор EKI-9508E

Мережеві коммутатори >> EN50155 комутатори Ethernet для залізничних систем

 Вартість та наявність

Виробник: Advantech

Комутатор серії EKI-9500 розроблений для застосування на залізницях з високими характеристиками електромагнітної сумісності і підходить мережевим рішенням для рухомого складу та придорожніх додатків. В серії EKI-9500 передбачені роз'єми M12 для підключення Ethernet / консолі / реле / джерела живлення, щоб забезпечити якісне і надійне підключенне і, таким чином, гарантувати бесперебійну роботу в умовах впливу навколишнього середовища, наприклад, вібрації та ударів у потягу.

  • 8 піртов M12 з D-кодуванням 10/100 Мбіт / з PoE (8 піртов PoE з підтримкою IEEE802.3 at / af) чи 8 портів M12 з D-кодуванням 10/100 Мбіт / с
  • Відповідає EN50155 & EN50121-3-2
  • Діапазон робочої температури: -40 ~ 70°C
  • Діапазон робочеї напруги: 50.4~137.5 VDC
  • X-Ring Pro підтримує швидку та передбачувану конвергенцію
  • Роз'єм M12 в міцному корпусі
Model Ordering P/N PoE, 10/100 MbpsM12 D-Coded 10/100 Mbps M12 D-Coded Input Power

EKI-9508E-MPH

EKI-9508E-MPH-AE 8 72 / 96 / 110 VDC

EKI-9508E-MH

EKI-9508E-MH-AE 8 72 / 96 / 110 VDC

EKI-9508E-ML

EKI-9508E-ML-AE 8 24/ 28/ 36/ 48 VDC

EKI-9508E-MPL

EKI-9508E-MPL-AE 8 24/ 28/ 36/ 48 VDC

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
EKI-9508E-MPH-AE Управляемый промышленный коммутатор Advantech EN50155 M12 8FE PoE Managed Sw, 72~110VDC  37 803,3
EKI-9508E-MH-AE EN50155 M12 8FE Managed Sw, 72~110VDC  32 168,2
EKI-9508E-ML-AE EN50155 M12 8FE Managed Sw, 24~48VDC  32 168,2
EKI-9508E-MPL-AE EN50155 M12 8FE PoE Managed Sw, 24~48VDC  37 803,3

Додаткова інформація

Certification

EKI-9508E
EMC CE, EN55032/24, EMC DIRECTIVE 2014/30/EU
EMI CISPR 32, FCC Part 15 Subpart B Class A
EMS EN 61000-4-2 (Level 3), EN 61000-4-3 (Level 3), EN 61000-4-4 (Level 3), EN 61000-4-5 (Level 3), EN 61000-4-6 (Level 3)
Vertical Market EN50155, EN50121-3-2, EN61000-6-2
Freefall IEC 60068-2-31
Shock IEC 61373
Vibration IEC 61373

Environment


Humidity (Operating Range) 5 ~ 95%
Relative Humidity 5 ~ 95%
Temperature (Operating Range) -40 ~ 70°C (-40 ~ 158°F)
Temperature (Storage Range) - 40 ~ 85° C (-40 ~185° F)

Ethernet Communication


Ethernet Standard IEEE 802.3 , 802.3u , 802.3ab , 802.3x
RJ45 Port Connector Type M12 (4pin D-Coded) for 10/100Mbps port
RJ45 Transmission Speed 10/100Base-T(X)
RJ45 Port Number

8

Bypass Function (Pair) 0
RJ45 Transmission Distance NA
Fiber Port Connector Type NA
Fiber Port Interface NA
Fiber Port Optical Mode NA
Fiber Port Number NA
Fiber Port Supports VDSL NA
Fiber Transmission Distance NA
Fiber Transmission Speed NA
RJ45/SFP Combo Port Number NA
RJ45/SFP Combo Port Speed NA

Mechanism



Dimensions (W x H x D)

122.5 x 179.4 x 71.8 mm
Enclosure (Plastic) NA
Enclosure (Metal) Metal shell
IP Rating IP40
Mounting (DIN-rail) By additional bracket
Mounting (Panel) NA
Mounting (Pole Mount) NA
Mounting (Rack Mount) NA
Mounting (Stack) NA
Mounting (Wall) Wall Mount
Weight 1.3Kg

MTBF


Time NA
Method Telcordia, GM

PoE Information

(for EKI-9508E-MPH-AE and EKI-9508E-MPL-AE only)

EKI-9508E-MPH-AE / EKI-9508E-MPL-AE

PoE Budget 90W / 60W
PoE Port Number 8 (M12 D-Coded)

Power


Power Connector Type M12 (4 pin A-coded)
Power Consumption 5W
Power Input (AC) NA
Power Input (Battery) NA
Power Input (PoE) NA
Power Operating Current 0.09A @ 110VDC (system)
Power Operating Voltage

50.4~137.5 VDC (for EKI-9508E-MPH-AE and EKI-9508E-MH-AE)

16.8~60 VDC (for EKI-9508E-ML-AE and EKI-9508E-MPL-AE)

Redundant Dual Inputs V

Protection


Reverse Polarity Present
Overload Current Present

Switch Properties


Jumbo Frame 9,216 bytes
MAC Table Size 8K
Packet Buffer Size 1.5MB
Switch Fabric Speed 1.6Gbps

Warranty


Warranty Period 5 years
