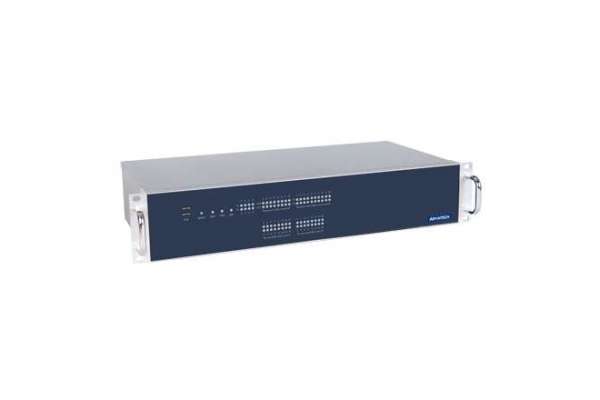

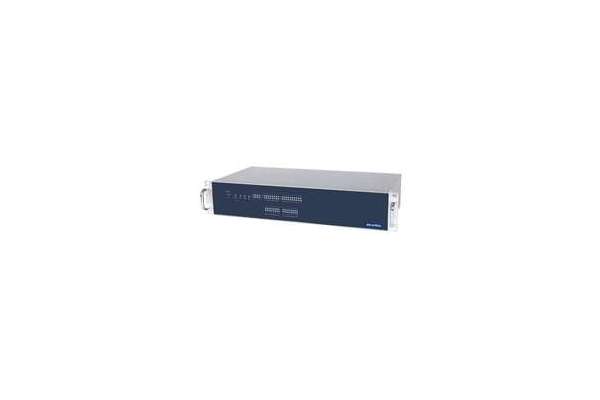

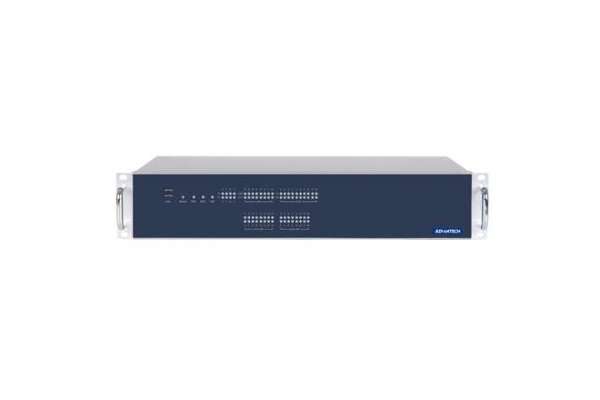

Стієчний комп'ютер ECU-4784

Промисловий комп'ютер з сертификацією по IEC 61850-3 для енергетики Advantech ECU-4784 на Intel Core i3/i7 и Celeron

Промислові комп'ютери >> Вбудовувані комп'ютери зі слотами PCI/PCI-Ex

 Вартість та наявність

Виробник: Advantech

Високопродуктивні промислові комп'ютери Advantech ECU-4784 на базі процесорів Intel Xeon та Core i3/i7 відповідають міжнародному стандарту IEC 61850-3, який визначає вимоги до передачі інформації в мережах і системах на електричних підстанціях

Безвентиляторна конструкція з пасивним охолодженням, ізольоване джерело живлення та 3 слоти розширення дозволяють використовувати комп'ютери ECU-4784 у несприятливих умовах промисловго виробництва і мережах передачі електроенергії. Спеціально спроектовані роз'єми для підключення на задній стінці та розширена індикація на передній панелі спрощують впровадження, установку та експлуотацію систем промислової автоматизації на базі комп'ютеров Advantech.

  • Відповідає вимогам IEC 61850-3 та IEEE 1613 для систем автоматизації електричних подстанцій;
  • Безвентиляторна конструкція без з'єднальних дротів та кабелів всередині;
  • Опціональний подвоєне джерело живлення на 220В змінного чи постійного струму;
  • Процесор Intel Xeon E3-1505L, Core i7 4650U чи i3 4010U;
  • 10 гальванічно ізольованих послідовних портів RS-232/422/485;
  • 8 портів Gigabit Ethernet (10/100/1000 Base-T, з підтримкою функції об'єднання портів;
  • 6 портів USB;
  • VGA/DVI відеовихід;
  • Підтримка 2 x 2.5" SATA HDD і 1 x CF card;
  • 2 слота розширення для спеціальних модулей;

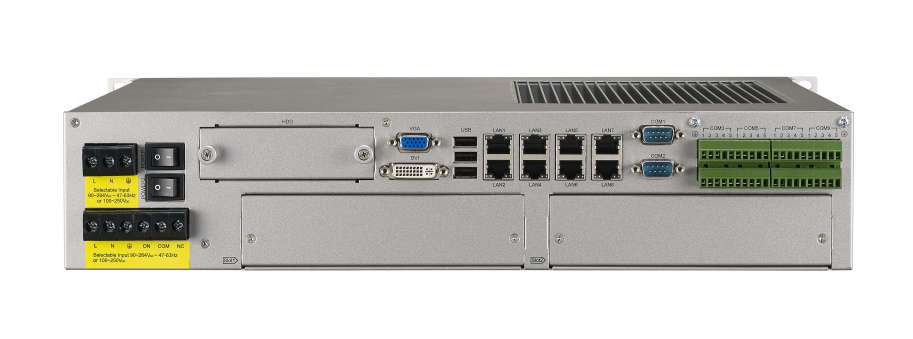

  • Підключення усіх сигналів на задній панелі, розширена індикація режимів роботи та сбоїв на передній панелі, програмована світлодіоди;
  • Сумісність з Windows7, Windows8, Windows10, Windows Server 2008 R2,Windows Server 2012 R2, Windows Server 2016, WES7(WS7P), Windows Embedded 8 64-bit, Linux.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ECU-4784-C25SAE Промышленный стоечный компьютер для энергетики Celeron 2980U 1.6G, 8GB RAM,8xLAN,10xCOM,2xSlot  95 324,5
ECU-4784-C25SBE Промышленный стоечный компьютер для энергетики Celeron 2980U 1.6G, 8GB RAM,8xLAN,10xCOM,2xSlot  92 072,2
ECU-4784-D55SAE Промышленный стоечный компьютер для энергетики Core i7 1.7GHz, 8GB RAM,8xLAN,10xCOM,2xSlot  144 541,0
ECU-4784-D55SBE Промисловий комп'ютер для энергетики Advantech Core i7 1.7GHz, 8GB RAM,8xLAN,10xCOM,2xSlot  141 675,0
ECU-4784-D56SAE Промышленный стоечный компьютер для энергетики Core i7 1.7GHz, 16GB RAM,8xLAN,10xCOM,2xSlot (Компактный компьютер 2U для установки в 19" шкаф)  153 356,0
ECU-4784-D56SBE Промисловий комп'ютер для енергетики CORE I7 1.7GHZ, 16GB RAM,8XLAN,10XCOM,2xSlot  143 113,0
ECU-4784-E14SAE Промышленный стоечный компьютер для энергетики Core i3 1.7GHz, 4GB RAM,4xLAN,4xCOM,no Slot  71 349,8
ECU-4784-E15SAE Промышленный стоечный компьютер для энергетики Advantech ECU-4 Core i3 1.7GHz, 8GB RAM,8xLAN,10xCOM,2xSlot  100 898,0
ECU-4784-E56DAE Промышленный стоечный компьютер для энергетики Xeon E3 2.0G,16GB,8xLAN,10xCOM,2xSlot,Dual Power  207 921,0
ECU-4784-E56SAE Промышленный стоечный компьютер для энергетики Xeon E3 2.0GHz, 16GB RAM, 8xLAN, 10xCOM, 2xSlot  201 315,0
ECU-4784-E57SAE Промышленный стоечный компьютер для энергетики Xeon E3 2.0GHz, 32GB RAM, 8xLAN, 10xCOM, 2xSlot  207 921,0
ECU-P1300-AE Модуль ввода-вывода Vibration Signal Modulate Card  15 505,7
ECU-P1514R-AE CIRCUIT BOARD, PCI-104 4 Port LAN Ethernet Card For ECU-4674  187,9

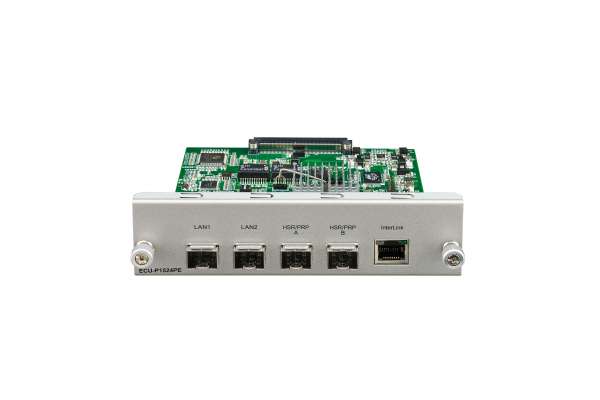

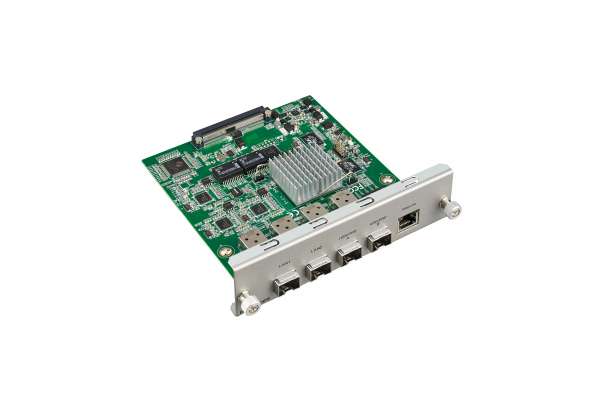

ECU-P1524PE-GAE Плата расширения 2-port SFP Gigabit Ethernet Card with HSR/PRP  27 969,8

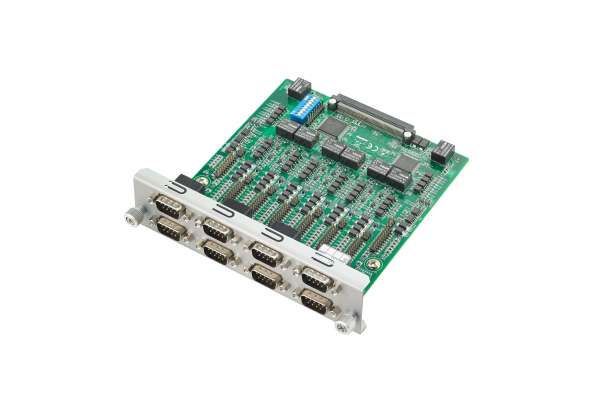

ECU-P1618D-AE Плата расширения 8-port RS-232/422/485 for UNO-4673A,4683  13 624,7

Додаткова інформація

Part Number

ECU-4784-C25SBE

ECU-4784-D55SBE

ECU-4784-D56SBE

ECU-4784-E15SAE

ECU-4784-E56SAE

ECU-4784-E57SAE

General



Certifications

CE, FCC, CCC, Electricity IV level for China,IEC-61850-3, IEEE-1613, UL, CB, LVD

CE, FCC, CCC, Electricity IV level for China,IEC-61850-3, IEEE-1613, UL, CB, LVD

CE, FCC, CCC, Electricity IV level for China,IEC-61850-3, IEEE-1613, UL, CB, LVD

CE, FCC, CCC, Electricity IV level for China,IEC-61850-3, IEEE-1613, UL, CB, LVD

CE, FCC, CCC, Electricity IV level for China,IEC-61850-3, IEEE-1613, UL, CB, LVD

CE, FCC, CCC, Electricity IV level for China,IEC-61850-3, IEEE-1613, UL, CB, LVD

Power consumption (typical)

25W

25W

25W

25W

25W

25W

Power Requirement

Supports redundant power input; Power 1: 100~240 VAC or 100~240 VDC; Power 2: 100~240 VAC or 100~240 VDC

Supports redundant power input; Power 1: 100~240 VAC or 100~240 VDC; Power 2: 100~240 VAC or 100~240 VDC

Supports redundant power input; Power 1: 100~240 VAC or 100~240 VDC; Power 2: 100~240 VAC or 100~240 VDC

Redundant Power Supply Power1: 100~240 VAC, 100~240 VDC Power2: 100~240 VAC, 100~240 VDC

Supports redundant power input; Power 1: 100~240 VAC or 100~240 VDC; Power 2: 100~240 VAC or 100~240 VDC

Supports redundant power input; Power 1: 100~240 VAC or 100~240 VDC; Power 2: 100~240 VAC or 100~240 VDC

OS Support

Windows7, Windows8, Windows10, Windows Server 2008 R2,Windows Server 2012 R2, Windows Server 2016, WES7(WS7P), Windows Embedded 8 64-bit, Linux

Windows7, Windows8, Windows10, Windows Server 2008 R2,Windows Server 2012 R2, Windows Server 2016, WES7(WS7P), Windows Embedded 8 64-bit, Linux

WES7, Windows7, Linux, Windows server 2008 R2 (64bits), Windows Embedded 8.1 (32/64bits)

Windows7, Windows8, Windows Server 2008 R2,WES7(WS7P), Windows Server 2012R2 Windows Embedded 8 64-bit

Windows7, Windows8, Windows10, Windows Server 2008 R2,Windows Server 2012 R2, Windows Server 2016, WES7(WS7P), Windows Embedded 8 64-bit, Linux

Windows7, Windows8, Windows10, Windows Server 2008 R2,Windows Server 2012 R2, Windows Server 2016, WES7(WS7P), Windows Embedded 8 64-bit, Linux

Dimensions ( W x D x H )

440 x 280 x 88 mm

440 x 280 x 88 mm

440 x 280 x 88 mm

440 x 280 x 88 mm

440 x 280 x 88 mm

440 x 280 x 88 mm

Enclosure

SECC & Aluminum

SECC & Aluminum

SECC & Aluminum

SECC & Aluminum

SECC & Aluminum

SECC & Aluminum

Weight

6.0 kg

6.0 kg

6.0 kg

6.0 kg

6.0 kg

6.0 kg

Mounting

2U Rackmount

2U Rackmount

2U Rackmount

2U Rackmount

2U Rackmount

2U Rackmount

System Design

Fanless

Fanless

Fanless

Fanless

Fanless

Fanless

System Hardware



CPU

Intel ® Celeron ® 2980U 1.6 GHz

Intel ® Core™ dual-core i7 4650U 1.7 GHz

Intel Haswell Core i7 4650U 1.7GHz dual-core

Intel Haswell i3 4010U 1.7GHz

Intel SkyLake Xeon E3-1505L Quad-core 2.0GHz

Intel SkyLake Xeon E3-1505L Quad-core 2.0GHz

Memory

DDR3L 1.35V non-ECC 8G

DDR3L 1.35V non-ECC 8G

DDR3L 1.35V non-ECC 16G

DDR3L 1.35V non-ECC 8G

DDR4 1.2V ECC 16G (Up to 32G)

DDR4 1.2V ECC 16G (Up to 32G)

Indicators

LEDs for PWR1, PWR2, HDD,Programmable LED, LAN (LINK, ACT),COM (TX, RX), Slot1 & Slot2

LEDs for PWR1, PWR2, HDD,Programmable LED, LAN (LINK, ACT),COM (TX, RX), Slot1 & Slot2

LEDs for PWR1, PWR2, HDD,Programmable LED, LAN (LINK, ACT),COM (TX, RX), Slot1 & Slot2

LEDs for PWR1, PWR2, HDD,Programmable LED, LAN (LINK, ACT),COM (TX, RX), Slot1 & Slot2

LEDs for PWR1, PWR2, HDD,Programmable LED, LAN (LINK, ACT),COM (TX, RX), Slot1 & Slot2

LEDs for PWR1, PWR2, HDD,Programmable LED, LAN (LINK, ACT),COM (TX, RX), Slot1 & Slot2

Storage

2x 2.5" SATA HDD( RAID 0,1); 1 x CFast socket

2x 2.5" SATA HDD( RAID 0,1); 1 x CFast socket

2x 2.5" SATA HDD( RAID 0,1); 1 x CFast socket

2x 2.5" SATA HDD( RAID 0,1); 1 x CFast socket

2x 2.5" SATA HDD( RAID 0,1); 1 x CFast socket

2x 2.5" SATA HDD( RAID 0,1); 1 x CFast socket

Display

1 x DB15 VGA, 1 x DVI-D (Resolution: 1920 x 1080)

1 x DB15 VGA, 1 x DVI-D (Resolution: 1920 x 1080)

DB15 VGA connector, 1 x DVI

1 x DB15 VGA, 1 x DVI-D (Resolution: 1920 x 1080)

1 x DB15 VGA, 1 x DVI-D (Resolution: 1920 x 1080)

1 x DB15 VGA, 1 x DVI-D (Resolution: 1920 x 1080)

Watchdog Timer

Programmable 256 levels time interval, from 1 to 255 seconds for each tier

Programmable 256 levels time interval, from 1 to 255 seconds for each tier

Programmable 256 levels time interval, from 1 to 255 seconds for each tier

Programmable 7-tier event handler, from 1 ~ 255 seconds for each tier

Programmable 256 levels time interval, from 1 to 255 seconds for each tier

Programmable 256 levels time interval, from 1 to 255 seconds for each tier

I/O Interface



Serial Ports

2 x RS-232, 8 x RS-232/422/485, 2,500V isolation

2 x RS-232, 8 x RS-232/422/485, 2,500V isolation

2 x RS-232, 8 x RS-232/422/485; 2500 VDC isolation

2 x RS-232, 8 x RS-232/422/485; 2500 VDC isolation

2 x RS-232, 8 x RS-232/422/485, 2,500V isolation

2 x RS-232, 8 x RS-232/422/485, 2,500V isolation

Serial Port Speed

RS-232: 50 ~ 115.2 kbps; RS-422/485: 50 ~ 115.2 kbps (Max.)

RS-232: 50 ~ 115.2 kbps; RS-422/485: 50 ~ 115.2 kbps (Max.)

RS-232: 50~115.2 kbps; RS-422/485: 50~921.6 kbps

RS-232: 50~115.2 kbps; RS-422/485: 50~921.6 kbps

RS-232: 50 ~ 115.2 kbps; RS-422/485: 50 ~ 115.2 kbps (Max.)

RS-232: 50 ~ 115.2 kbps; RS-422/485: 50 ~ 115.2 kbps (Max.)

LAN

8 x 10/100/1000 Base-T RJ45 ports

8 x 10/100/1000 Base-T RJ45 ports

8 x 10/100/1000 Base-T RJ45 ports

8 x 10/100/1000 Base-T RJ45 ports

8 x 10/100/1000 Base-T RJ45 ports

8 x 10/100/1000 Base-T RJ45 ports

USB

6 x USB, UHCI, Rev.2.0 Compliant; 2 x Front, 3 x Rear and 1 x Internal

6 x USB, UHCI, Rev.2.0 Compliant; 2 x Front, 3 x Rear and 1 x Internal

6 x USB, UHCI, Rev 2.0 Compliant;2 x Front Rev 3.0 Compliant

6 x USB, UHCI, Rev 2.0 Compliant;2 x Front Rev 3.0 Compliant

6 x USB, UHCI, Rev.2.0 Compliant; 2 x Front, 3 x Rear and 1 x Internal

6 x USB, UHCI, Rev.2.0 Compliant; 2 x Front, 3 x Rear and 1 x Internal

Extension

2 Domain I/O Expansion Slots(Each slot supports 1 x PCIe and 2 x PCI Interface)

2 Domain I/O Expansion Slots(Each slot supports 1 x PCIe and 2 x PCI Interface)

2 Domain I/O Expansion Slots(Each slot supports 1 x PCIe and 2 x PCI Interface)

2 Domain I/O Expansion Slots(Each slot supports 1 x PCIe and 2 x PCI Interface)

2 Domain I/O Expansion Slots(Each slot supports 1 x PCIe and 2 x PCI Interface)

2 Domain I/O Expansion Slots(Each slot supports 1 x PCIe and 2 x PCI Interface)

Environment



Temperature (Operating)

IEC 60068-2-2 with 100% CPU/ I/O loading, 24 hrs -25~ 70°C (-13 ~ 158°F)

IEC 60068-2-2 with 100% CPU/ I/O loading, 24 hrs -25~ 70°C (-13 ~ 158°F)

IEC 60068-2-2 with 100% CPU/ I/O loading, 24 hrs -25~ 70°C (-13 ~ 158°F)

IEC 60068-2-2 with 100% CPU/ I/O loading, 24 hrs -25~ 70°C (-13 ~ 158°F)

IEC 60068-2-2 with 100% CPU/ I/O loading, 24 hrs -25~ 60°C (-13 ~ 140°F)

IEC 60068-2-2 with 100% CPU/ I/O loading, 24 hrs -25~ 60°C (-13 ~ 140°F)

Humidity (Operating)

5 ~ 95 % RH, non-condensing

5 ~ 95 % RH, non-condensing

5 ~ 95 % RH, non-condensing

5 ~ 95 % RH, non-condensing

5 ~ 95 % RH, non-condensing

5 ~ 95 % RH, non-condensing

Humidity (Storage)

5 ~ 95% RH, non-condensing

5 ~ 95% RH, non-condensing

5 ~ 95% RH, non-condensing

5 ~ 95% RH, non-condensing

5 ~ 95% RH, non-condensing

5 ~ 95% RH, non-condensing

Vibration Protection

IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz

IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz

IEC 68 2-64 (Random 1 Oct./min, 1hr/axis.) CompactFlash: 2 Grms @ 5 ~ 500 Hz

IEC 68 2-64 (Random 1 Oct./min, 1hr/axis.) CompactFlash: 2 Grms @ 5 ~ 500 Hz

IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz

IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz

Shock Protection

IEC 68 2-27 CFast®: 30 G half sine,11 ms

IEC 68 2-27 CFast®: 30 G half sine,11 ms

IEC 68 2-27 CFast®: 30 G half sine,11 ms

IEC 68 2-27 CFast®: 30 G half sine,11 ms

IEC 68 2-27 CFast®: 30 G half sine,11 ms

IEC 68 2-27 CFast®: 30 G half sine,11 ms

Де цей продукт був використаний

Advantech співпрацює з CAC для встановлення системи автоматизации підстанций в Найп'їдо, М'янма

Встановлення системи автоматизації підстанції

Електрика є незамінним ресурсом у сучасному світі.
